▶ Eventueel afsluitkranen openen.
5
1
6

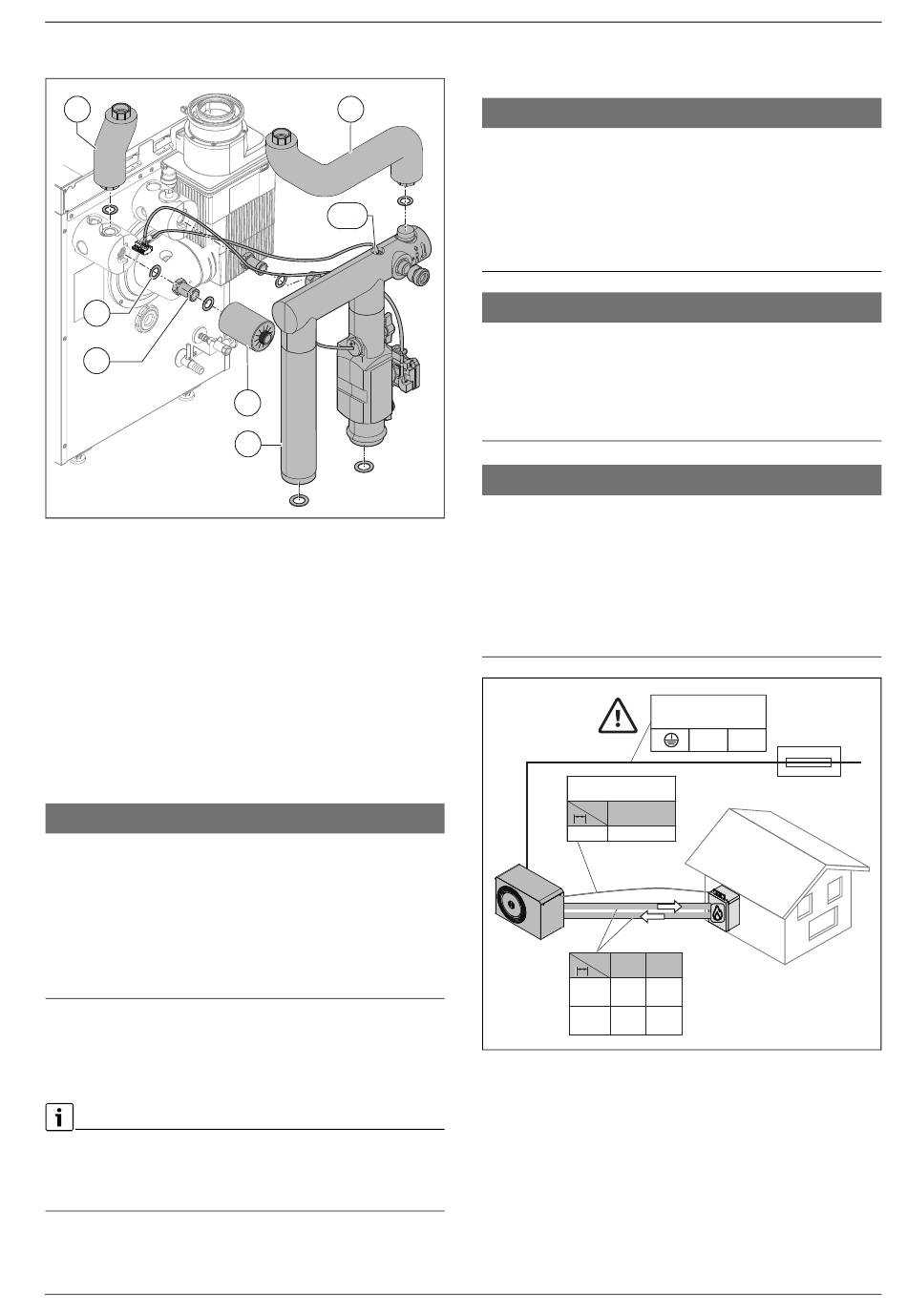

Afb. 7
Montage leidinggroep HF-Set HYC40
[1]
Verlenging
[2]
5x Dichting Ø24 x 30,5 x 2
[3]
Leidinggroep HF-Set HYC40
[4]
Aansluitbuis RK DN25 G1¼ V2 (optie)
[5]
Aansluitbuis VK DN25 G1¼ V2 (optie)
[6]
2x adapter G1
▶ Dichtingen niet vergeten.
▶ Eventueel afsluitkranen openen.
▶ Isolatie op de pomp monteren.
4.4
Aanwijzingen voor installatie van het filter
▶ Installeer de toebehoren overeenkomstig de wettelijke voorschriften
en de meegeleverde handleidingen.
OPMERKING
Materiële schade door vervuilingsresten!
Vervuilingsresten in de leidingen tussen binnen- en buiteneenheid ver-
oorzaken schade aan de warmtepomp. Om dit te voorkomen, de volgen-
de maatregelen aanhouden:
▶ PEX-leidingen gebruiken.
▶ Extra deeltjesfilter voor buitentoepassingen met isolatie installeren.
▶ Leidingen spoelen voor de aansluiting op de buiteneenheid.
▶ Extra deeltjesfilter met regelmatige tussenpozen reinigen.
Een extra magnetiet- en slibafscheider is voor bestaande installaties een
noodzakelijk toebehoren.
▶ Magnetiet- en slibafscheider in installatieretour in de stromingsrich-
ting na de radiatoren installeren.
Wanneer de voornoemde installatie van de magnetiet- en slibafscheider
onder bepaalde omstandigheden niet mogelijk is, worden de onder-
houdsintervallen van het geïntegreerde deeltjesfilter in de hydraulische
groep verlengd.
HF-Set HYC40 – 6721877631 (2024/07)
4
TH1
2
3
0010053764-001
4.5
Hydraulische aansluiting/leidinglengten (elektrisch/
hydraulisch)
OPMERKING
Bedrijfsstoringen door gesloten afsluitkranen!
Wanneer de afsluitkranen zijn gesloten, is geen goed bedrijf van de cv-in-
stallatie mogelijk.
▶ Afsluitkranen moeten tijdens bedrijf altijd zijn geopend.
▶ De installatie van extra afsluitkranen en andere armaturen (afslui-
ters) tussen hybride leidinggroep en buiteneenheid is niet toege-
staan.
OPMERKING
Functiestoring door niet aanhouden van de minimale en maximale
lengten van de leidingen!
Om de correcte werking van de warmtepomp te waarborgen, moeten be-
paalde minimale en maximale lengten van de leidingen en de CAN-BUS-
kabel tussen de aansluiting op de leidinggroep HF-Set HYC40 (enkele
leiding) en de buiteneenheid worden aangehouden afb. 8.
OPMERKING
Materiële schade door elektrische spanning!
De voedingsspanning door de buiteneenheid moet via een externe voe-
dingsspanning worden uitgevoerd.
▶ Beveiliging via een zekering waarborgen, waarvan de grootte afhan-
kelijk van het toepassingsgebied, uit de volgende afbeeldingen moet
worden afgelezen.
▶ Elektrische aansluitkabel van de buiteneenheid nooit op de regelaar
van de warmteproducent of op de hybride manager aansluiten.
4 - 9 kW
230V/50Hz/1~/N/PE
CAN-BUS
CAN-BUS
CAN-BUS
LiYCY (TP)
LiYCY (TP)
LiYCY (TP)
Ø Ø
2x2x0,75 mm
2x2x0,75 mm
2x2x0,75 mm
L
L
30 m
max
L
L
Ø Ø
DN25
DN25
DN25
DN32
DN32
DN32
L
L
/ L
VL
RL
5 m
min
L
/ L
VL
RL
16,5 m 30 m
max
Afb. 8
Eisen aan leidinglengten 4 – 9 kW
Montage leidinggroep HF-Set HYC40
[extern]
N
L
2
2
2
VL
RL
5 m
0010053771-001
