Montage leidinggroep HF-Set HYC40
4.2
Leidinggroep op warmteproducent 15 kW, 22 kW,
30 kW, 40 kW en 50 kW monteren
▶ Leidinggroep conform afbeelding monteren.
▶ Dichtingen in de schroefkoppelingen plaatsen.
▶ Eventueel afsluitkranen openen.
1
2

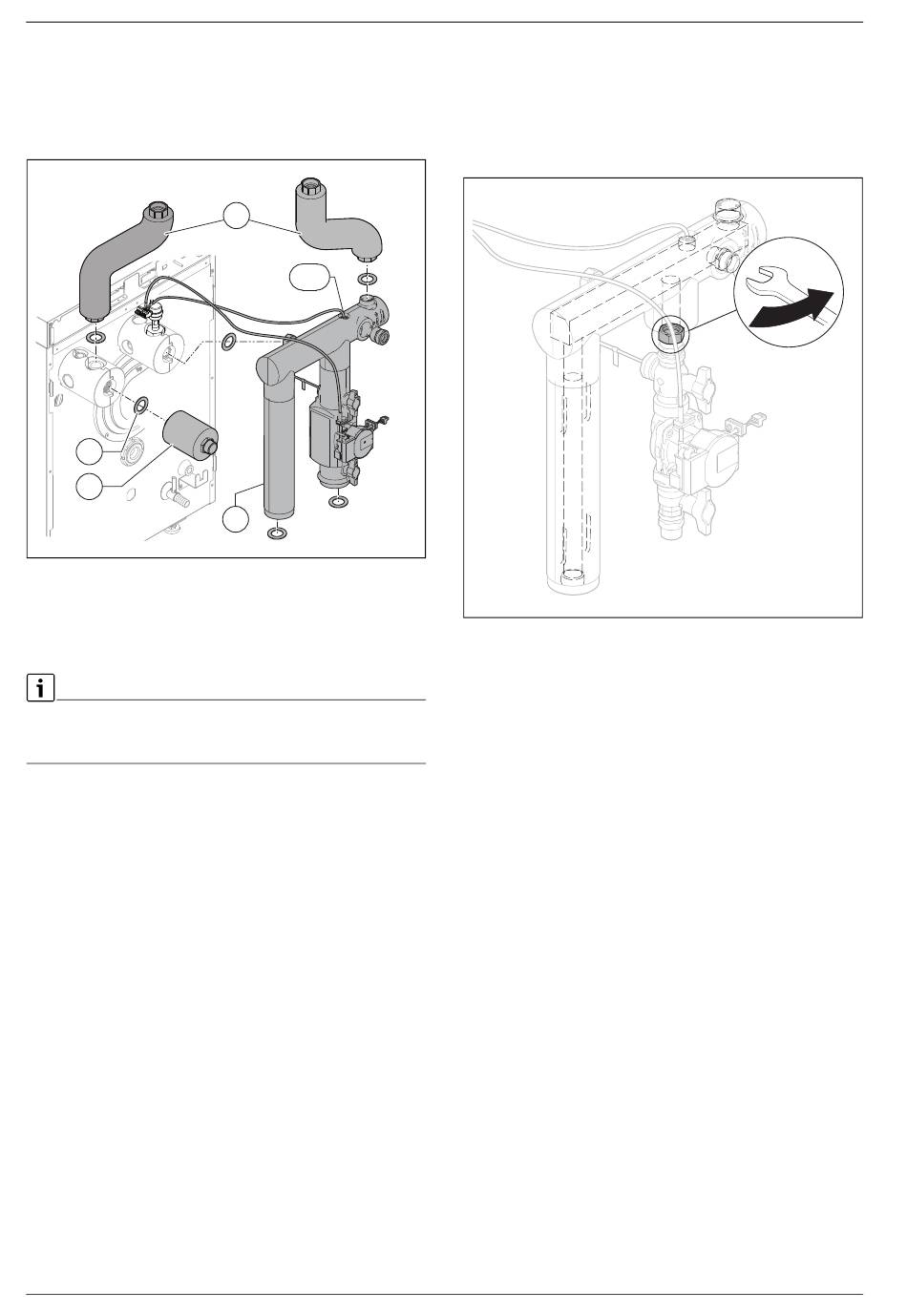

Afb. 5
Montage leidinggroep HF-Set HYC40
[1]
Dichting d 24x30,5x2
[2]
Aansluitstuk VL
[3]
Leidinggroep HF-Set HYC40
[4]
BCS
Bij het gebruik van 50 kW toestellen moeten de adapterstukken uit de
HF-Set HYC40 op de aanvoer, retour en ontluchter worden aange-
bracht.
6
4
TH1
3
0010053763-002
4.3
Leidinggroep op warmteproducent 19/25 kW monte-
ren
▶ Isolatie van de pomp afnemen.
▶ Wartelmoer boven de bovenste kogelkraan losmaken en pompeen-
heid met 90° naar rechts draaien afb. 6.
▶ Wartelmoer weer vastdraaien.
Afb. 6
Losmaken van de wartelmoer
[1]
Wartelmoer
▶ Leidinggroep conform afb. 7 monteren.
▶ Dichtingen in de schroefkoppelingen plaatsen.
0010053765-001
