Instellen van de eindpositie OPEN
☞
Beweeg de deur in de eindpositie OPEN.
☞
Stel de schakelnok (H) zodanig in, dat de eindschakelaar
OPEN (B) wordt ingeschakeld.
☞
Draai de vastzetschroef (N) aan.
De veiligheidseindschakelaar OPEN (C) moet zodanig worden
ingesteld, dat hij direct na het passeren van de eindschakelaar
OPEN (B) schakelt.
☞
Stel de veiligheidseindschakelaar OPEN (C) af.
6.4

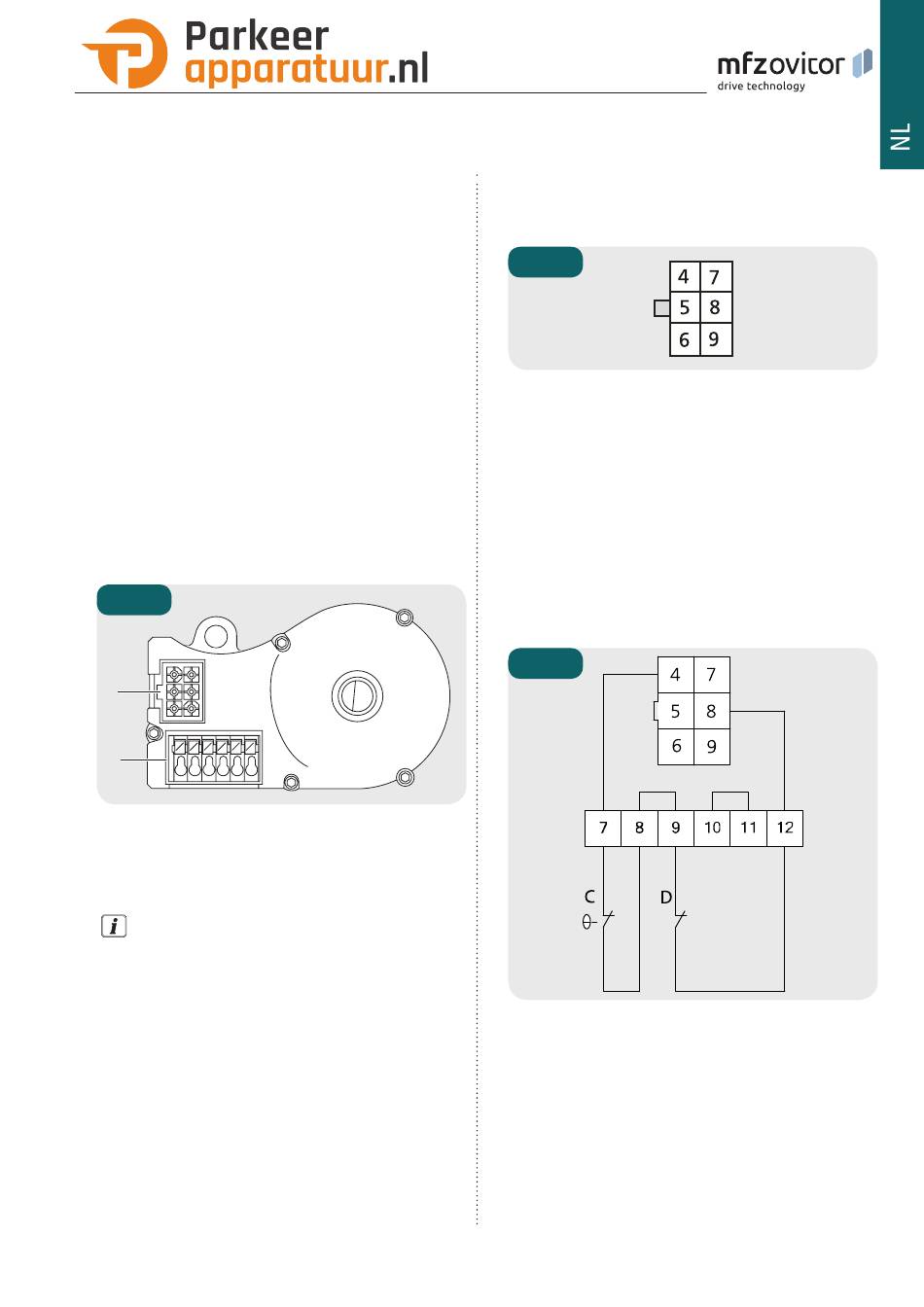

Digitale instellingen –
Eindschakelaar en veiligheidscircuit
aandrijving
Elektrische interface
6.4 / 1
A
B
A:
AWG (Absolute toerentalmeter)-stekker
B:
AWG (Absolute toerentalmeter)-steekklem
INFORMATIE
De instelling van de eindposities is te vinden in de gebruiks-
handleiding van de besturing.
Verdeling van draden AWG
(Absolute toerentalmeter)-stekkerr
6.4 / 2
De getallen op de stekker zijn tegelijkertijd de adernummers:
4:
Veiligheidscircuit ingang
5:
RS 485-B
6:
GND
7:
RS485 A
8:
Veiligheidscircuit uitgang
9:
7...18V
DC
AWG (Absolute toerentalmeter) -
steekklemmen (7-12)
6.4 / 3
C:
Thermo-element in aandrijving
D:
Noodhandbediening
(noodzwengel of noodketting)
STA 1-sectionaaldeuraandrijving / Rev. D 0.4 – 11
