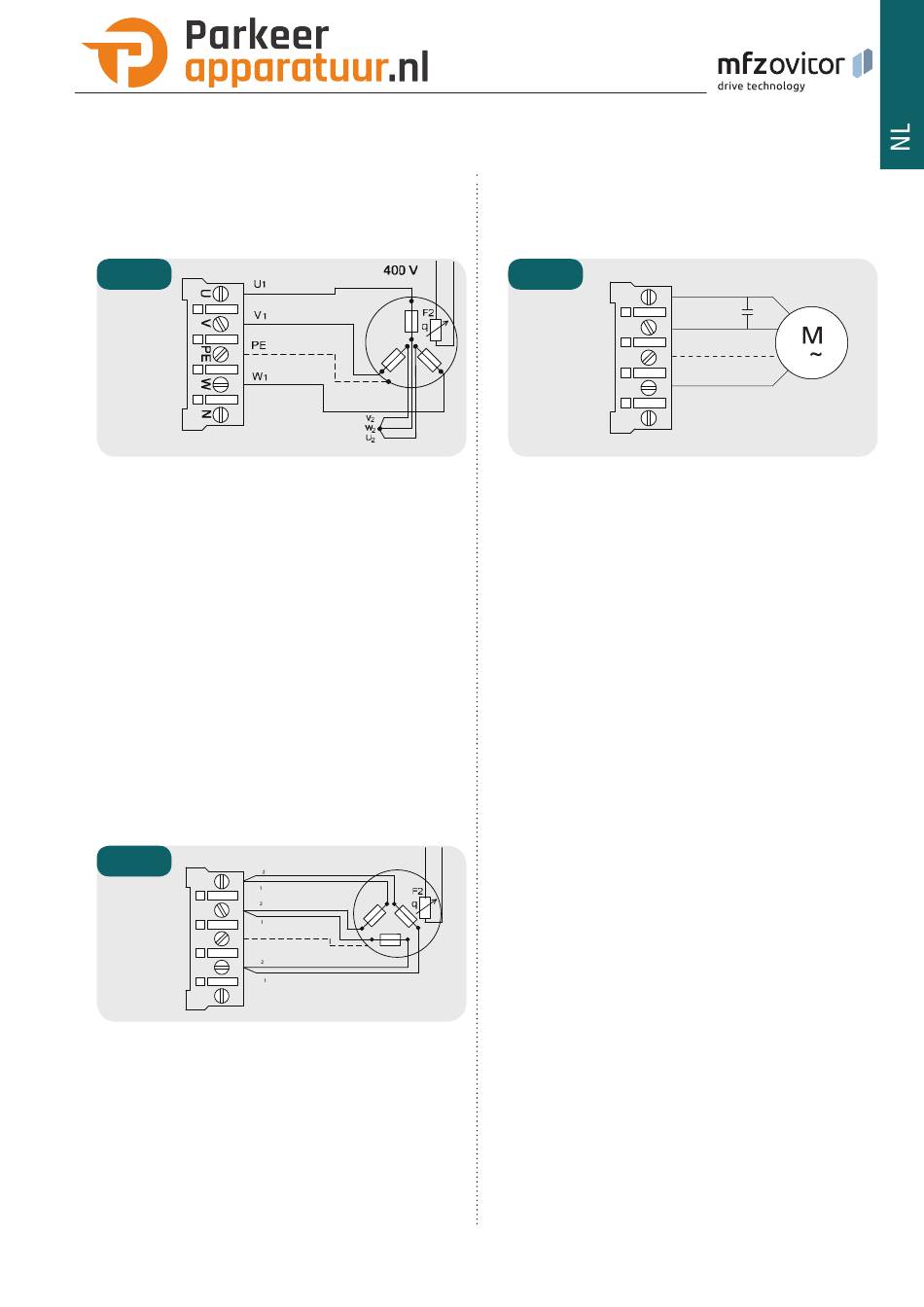

Aansluiting 3 x 400 V sterschakeling (standaard)
De motor is reeds voorzien van bedrading voor aansluiting op
een 3 x 400 V-elektriciteitsnetwerk in sterconfiguratie.
6.2 / 7
☞
Sluit alle benodigde bedrading aan.
Kenmerken draad
U1
Rood
V1
Blauw
W1
Wit
V2
Zwart
W2
Bruin
U2
Groen
Aansluiting 3 x 230 V driehoekige schakeling
Voor exploitatie in een 3 x 230 V elektriciteitsnet, moet de
bekabeling worden gewijzigd.
Neem contact op met de fabrikant bij vragen en onduidelijk-
heden.
6.2 / 8
W
U
U
V
PE
V
W
☞
Sluit alle benodigde bedrading aan.
Kenmerken draad
U1
Rood
V1
Blauw
W1
Wit
V2
Zwart
W2
Bruin
U2
Groen
Aansluiting 1 x 230 V
De motor is voorbedraad voor een aansluiting op een
elektriciteitsnet van 230V/1fase.
6.2 / 9
☞
Sluit alle benodigde bedrading aan..
Kenmerken draad
AUF (OPEN)
ZU (DICHT)
N
230 V
AUF
ZU
PE
N
blauw
blauw
rood
STA 1-sectionaaldeuraandrijving / Rev. D 0.4 – 9
