Ingebruikname

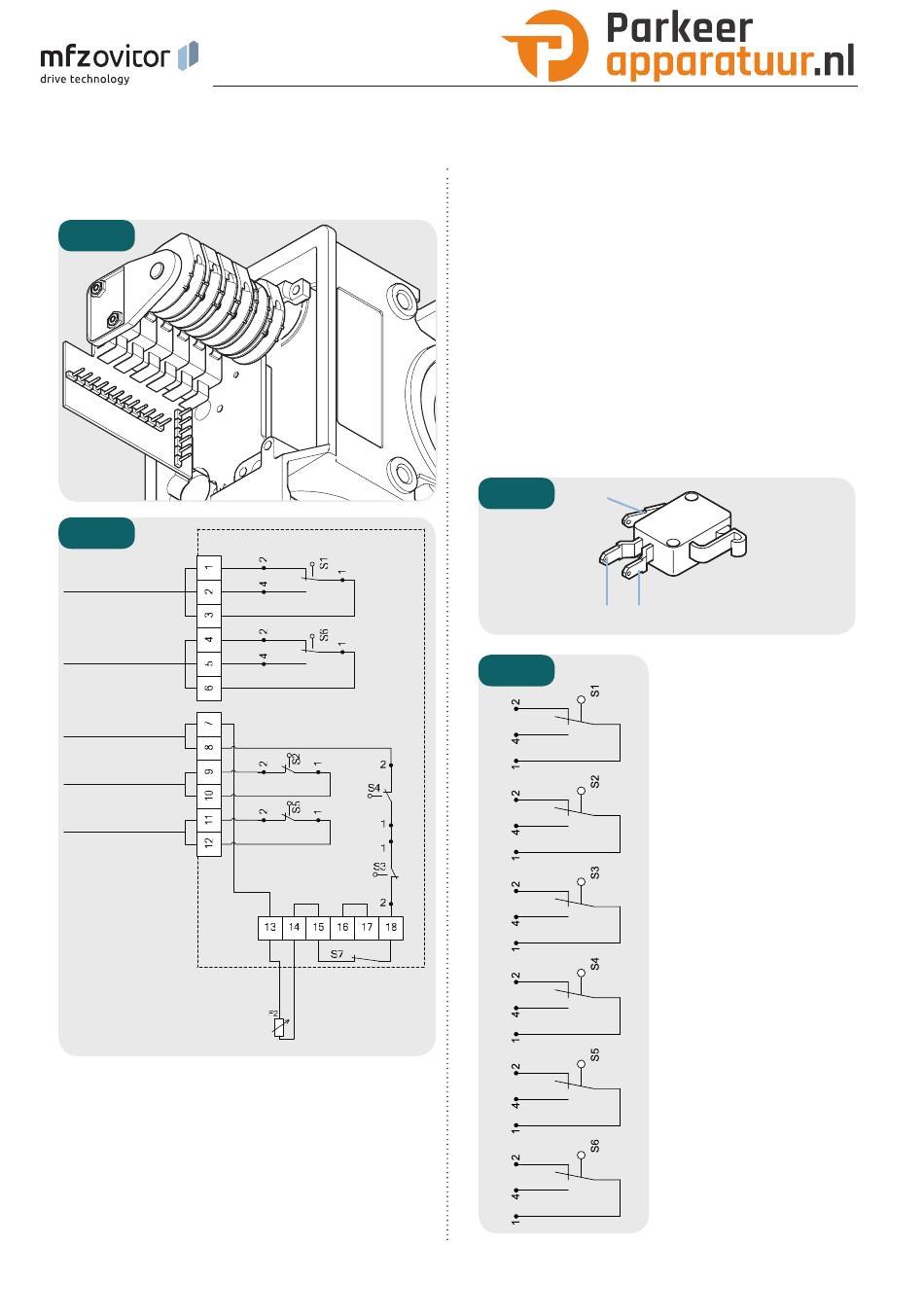

Aansluiting eindschakelaar (steekbaar, standaard)
6.2 / 3
6.2 / 4
A
B
C
D
E
F
A
Potentiaalvrije aansluiting OPEN
B
Potentiaalvrije aansluiting DICHT
C
Uitschakeling veiligheidscircuit
D
Uitschakeling eindpositie OPEN
E
Uitschakeling eindpositie DICHT
F
Interne veiligheidsketting
8 – STA 1-sectionaaldeuraandrijving / Rev. D 0.4
S1
Extra eindschakelaar OPEN (alleen standaard bij
aandrijvingen zonder geïntegreerde besturing)
S2
Eindschakelaar OPEN
S3
Veiligheidseindschakelaar OPEN
S4
Veiligheidseindschakelaar DICHT
S5
Eindschakelaar DICHT
S6
Extra eindschakelaar DICHT (alleen standaard bij
aandrijvingen zonder geïntegreerde besturing)
S7
Veiligheidseindschakelaar noodhandbediening
F2
Thermische beveiliging motor
Aansluiting eindschakelaar
6.2 / 5
1
4
2
6.2 / 6
S1
S2
S3
S4
S5
S6
Extra eindschakelaar
OPEN (alleen standaard
bij aandrijvingen zonder
geïntegreerde besturing)
Eindschakelaar OPEN
Veiligheidseindschakelaar
OPEN
Veiligheidseindschakelaar
DICHT
Eindschakelaar DICHT
Extra eindschakelaar
DICHT (alleen standaard
bij aandrijvingen zonder
geïntegreerde besturing)
