Bedieningsaanwijzingen

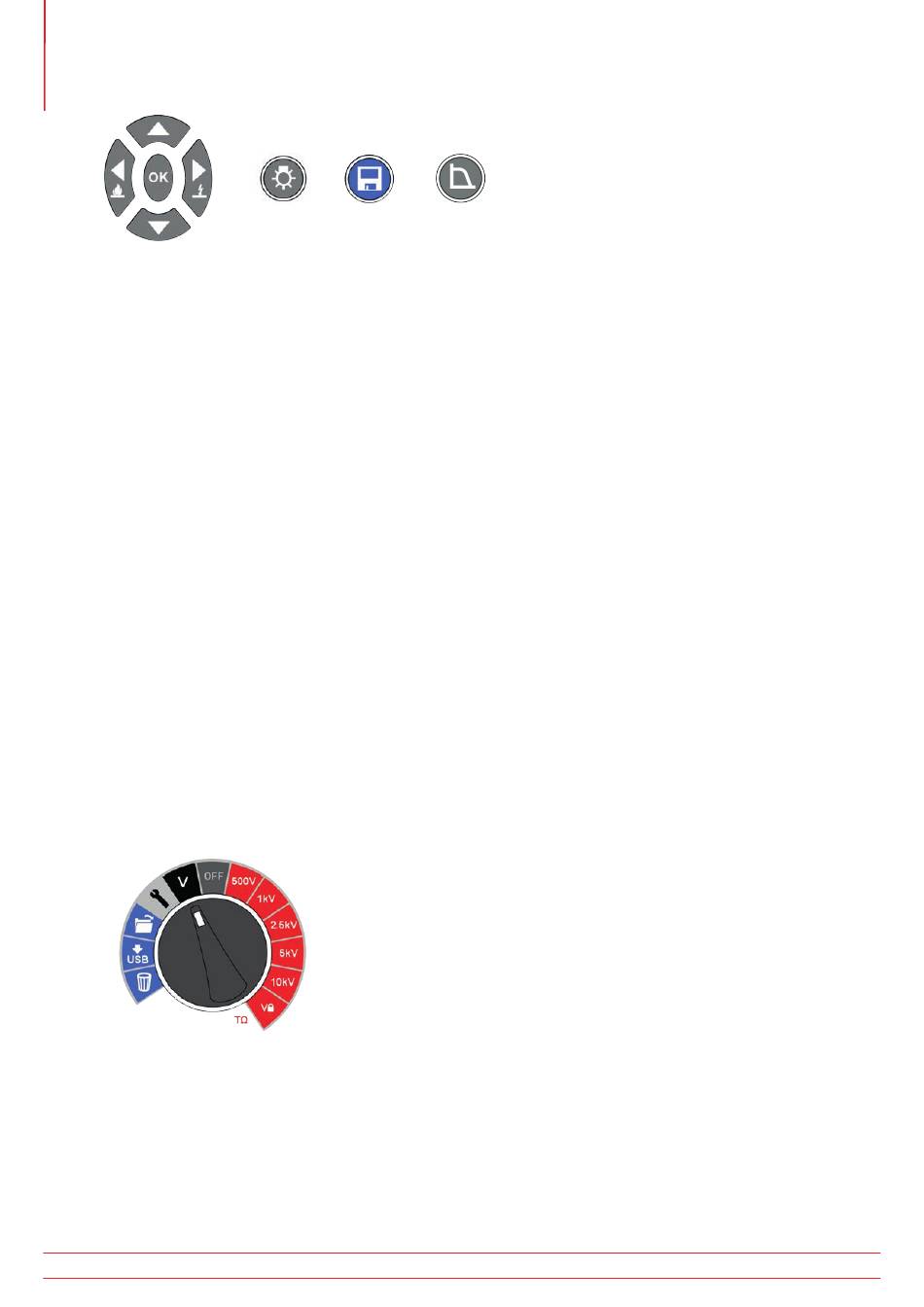

Instellingen, spanningen en modi kunnen via de vier pijltoetsen + de OK-knop worden aangepast en geselecteerd.
Doorslag- en brandmodi worden met de pijltoetsen links en rechts ingesteld. De functies Achtergrondverlichting,
Opslaan en Filter worden bediend met functiegebonden knoppen.
6.2
Doorslag- vs. brandmodus
de toegepaste spanning snel daalt wegens een fout. IR-testen in de brandmodus negeren de doorslag, gaan door
met het testen van de isolatie en zijn daarom destructieve testen. Brandmodus wordt gebruikt om opzettelijk een
koolstofspoor in de isolatie te maken om de foutlocatie gemakkelijker op te kunnen sporen.
Om metingen (IR-, IR(t)-modi) in substations met heel veel ruis mogelijk te maken, wordt de doorslagmodus
automatisch uitgeschakeld wanneer de ruis 3,5 mA overschrijdt. Zowel het doorslag- als het brandpictogram zijn
uitgeschakeld en de doorslagdetector is eveneens uitgeschakeld. Een hoge ruis van meer dan 3,5 mA zou voor het
instrument op een doorslag kunnen lijken, die een IR/IR(t)-meting zou laten stoppen. De doorslagmodus wordt niet
beïnvloed door de limiet van 3,5 mA.
Selecteer voor het meten van hoge ruis de voltmeterfunctie en lees de spanning af. Een hoge spanning wijst op een
omgeving met veel ruis.
6.3
Voltmeter
In het instrument bevindt zich een voltmeter. Deze meet AC- en DC-spanning van 30 V tot 660 V. Voor AC-
spanningen wordt de frequentie gemeten en weergegeven.
Positieve en negatieve aansluitingen worden gebruikt voor de voltmeter functie, wees de aardschermaansluiting geen
verbinding hebt wanneer in voltmeter (V)-modus.
Om bij de veiligheid van de gebruiker te helpen, schakelt het instrument automatisch naar de voltmeter als een
spanning van 50 V of hoger op de klemmen wordt aangesloten. De gemeten spanning wordt samen met een
afwisselende pieptoon weergegeven om de gebruiker te waarschuwen dat er gevaarlijke spanning bestaat.
Zie "Een isolatietest uitvoeren" op pagina 12 voor meer uitleg.
12
Achter-
Opslaan
grond-
verlichting
Filte
