12.3
DAR- en PI-isolatiemetingen
DAR- en PI-testen zijn metingen van het weerstandsverloop gedurende een tijd die als een verhouding van de
weerstand op tijdstip t2, gedeeld door de weerstand op tijdstip t1 wordt uitgedrukt. Er wordt verondersteld dat de
isolatietemperatuur gedurende de hele duur van de test niet aanzienlijk varieert, zodat de resulterende DAR- en/of PI-
waarde dus temperatuuronafhankelijk is. Om aan deze voorwaarde te voldoen, moet de test bij een temperatuur van
40 °C (104 °F) of lager worden uitgevoerd.

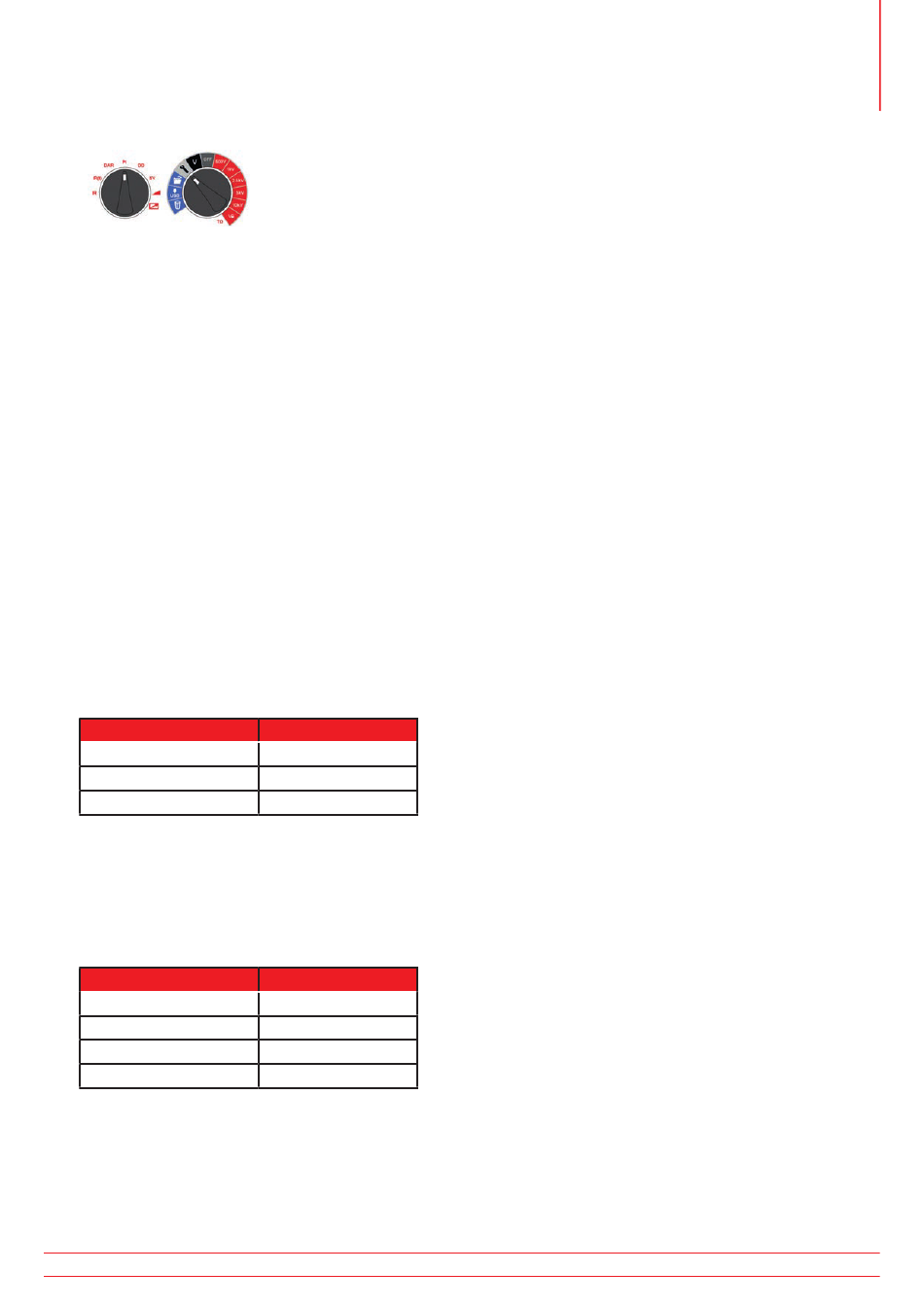

DAR- en PI-timers t1 en t2 worden ingesteld als op de testmodus-draaiknop DAR of PI wordt geselecteerd terwijl de
middelste draaiknop in de stand instellingen staat. Timer t1 wordt eerst ingesteld, gevolgd door t2. De pijltoetsen
omhoog en omlaag worden gebruikt om de standaardwaarden van t1 en t2 te wijzigen en OK bevestigt elke
instelling.
DAR- en PI-isolatietestspanningen worden met de middelste draaiknop geselecteerd door gewoon de schakelaar op
de vereiste isolatietestspanning te zetten. Houd de TEST-knop ingedrukt om de DAR/PI-test te starten.
DAR wordt gedefinieerd als de verhouding van isolatieweerstand bij 1 minuut, gedeeld door isolatieweerstand bij 30
seconden, hoewel een DAR van 1 minuut, 15 seconden ook populair is.
DAR = IR60s / IR30s
Isolatieconditie
Slecht
Aanvaardbaar
Uitstekend
IEEE-standaard 43-2000, Aanbevolen praktijken voor het testen van isolatieweerstand bij roterende machines,
definieert PI als de isolatieweerstand bij 10 minuten gedeeld door de isolatieweerstand bij 1 minuut:
PI = IR10 min / IR1 min
Als IR1min > 5000 MΩ kan de PI wel of niet een indicatie van de isolatieconditie zijn en daarom wordt hij niet door
IEEE-standaard 43 aanbevolen.
Isolatieconditie
Slecht
Twijfelachtig
Aanvaardbaar
Goed
PI-resultaten > 1,5 worden door IEC60085-01:1984 voor thermische kwalificatieklasse A en PIresultaten > 2,0 voor
thermische kwalificatieklasse B, F en H als aanvaardbaar beschouwd.
www.megger.com
DAR-resultaat
<1
1 – 1,4
1,4 – 1,6
PI-resultaat
< 1
1 - 2
2 - 4
> 4
Meetmodi
