Meettechnieken
13.4
GUARD-klem, afgeschermde snoeren
Voor basis-isolatietesten en waar er weinig mogelijkheid bestaat dat oppervlakte-kruipstroom de meting beïnvloedt,
is het onnodig om de guard-klem te gebruiken, d.w.z. als de isolator schoon is en het niet waarschijnlijk is dat er
nadelige stroomwegen zijn.
Bij kabeltesten kunnen er echter, wegens aanwezigheid van vocht of vuil, oppervlakte-kruipwegen over de isolatie
tussen de naakte kabel en de externe omhulling voorkomen. Wanneer het nodig is om het effect van deze
kruipstroom te elimineren, vooral bij hoge testspanningen, kan een ongeïsoleerde draad strak om de isolatie worden
gewikkeld en via het derde testsnoer op de guard-klem 'G' worden aangesloten.
De guard-klem heeft dezelfde spanning als de negatieve klem. Omdat de kruipweerstand in feite parallel staat aan
de te meten weerstand, zorgt het gebruik van de guard ervoor dat de stroom afkomstig van de kruipstroom over het
oppervlak niet door het meetcircuit vloeit. Daarom geeft het instrument de lekstroom van de isolator aan en negeert
het de kruipstroom over het oppervlak ervan.
Het scherm toont een waarschuwing en een symbool van een zekeringsklem als de interne zekering van de
guard-klem is doorgebrand. Het instrument moet worden uitgeschakeld om het bericht te wissen voordat verdere
testen mogen worden uitgevoerd. De zekering moet door een bevoegde servicetechnicus worden vervangen. Het
instrument kan ondertussen worden gebruikt als de guard-klem niet wordt gebruikt. Raadpleeg de opmerkingen
hierboven betreffende metingen boven 100 GΩ.

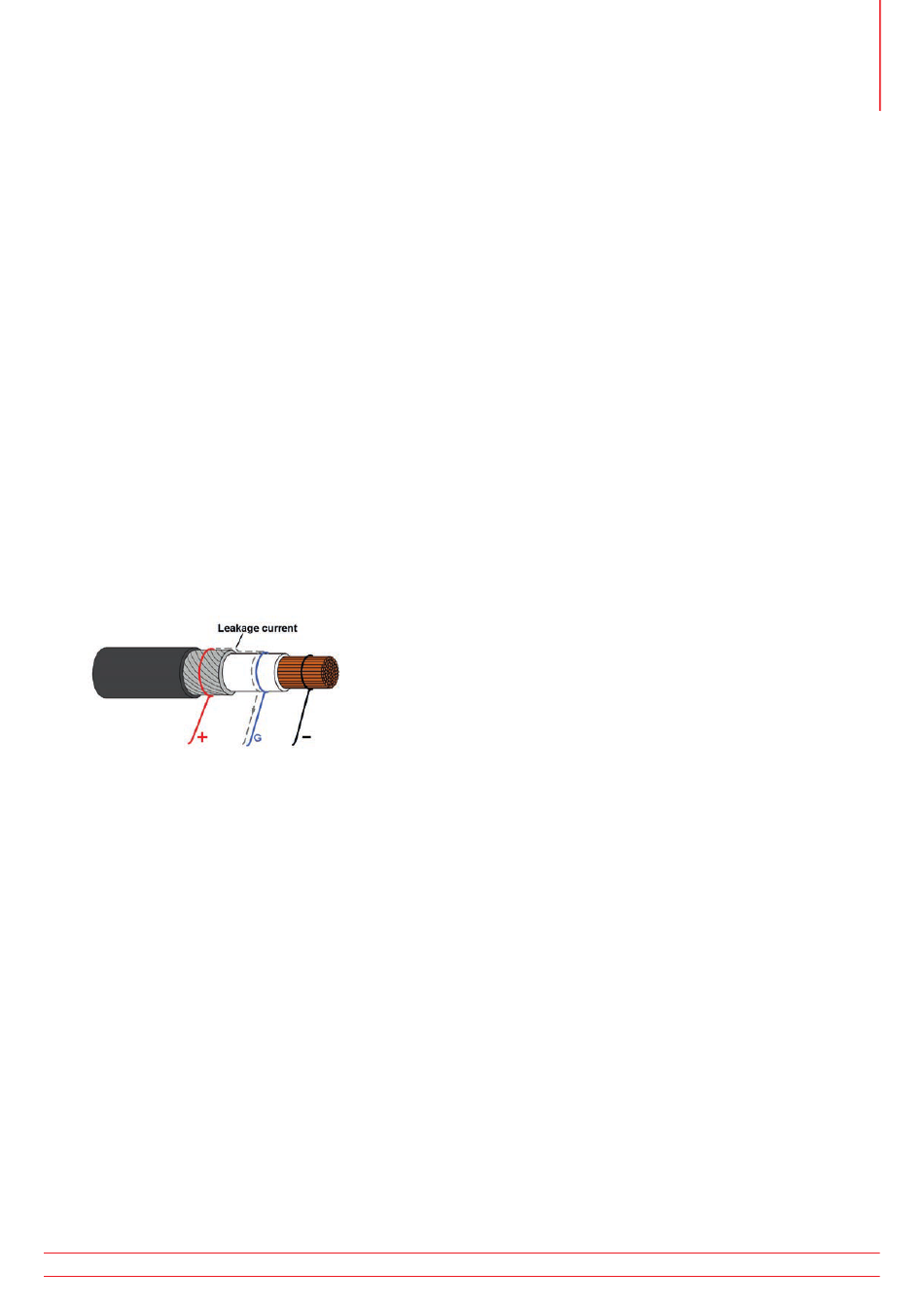

Dit diagram toont hoe de GUARD-klem wordt gebruikt om te voorkomen dat de oppervlakte-kruipstroom op de
kabelisolatie een hogeweerstandsmeting beïnvloedt.
Voor de gehele reeks isolatietesters zijn afgeschermde snoeren verkrijgbaar. Zij zijn nuttig in hoogspannings-
schakelstations waar geïnduceerde stromen een probleem vormen. De afscherming wordt op GUARD aangesloten en
voorkomt geïnduceerde stromen in de kabel.
