Meetmodi
12. Meetmodi
12.1
Spot' IR test

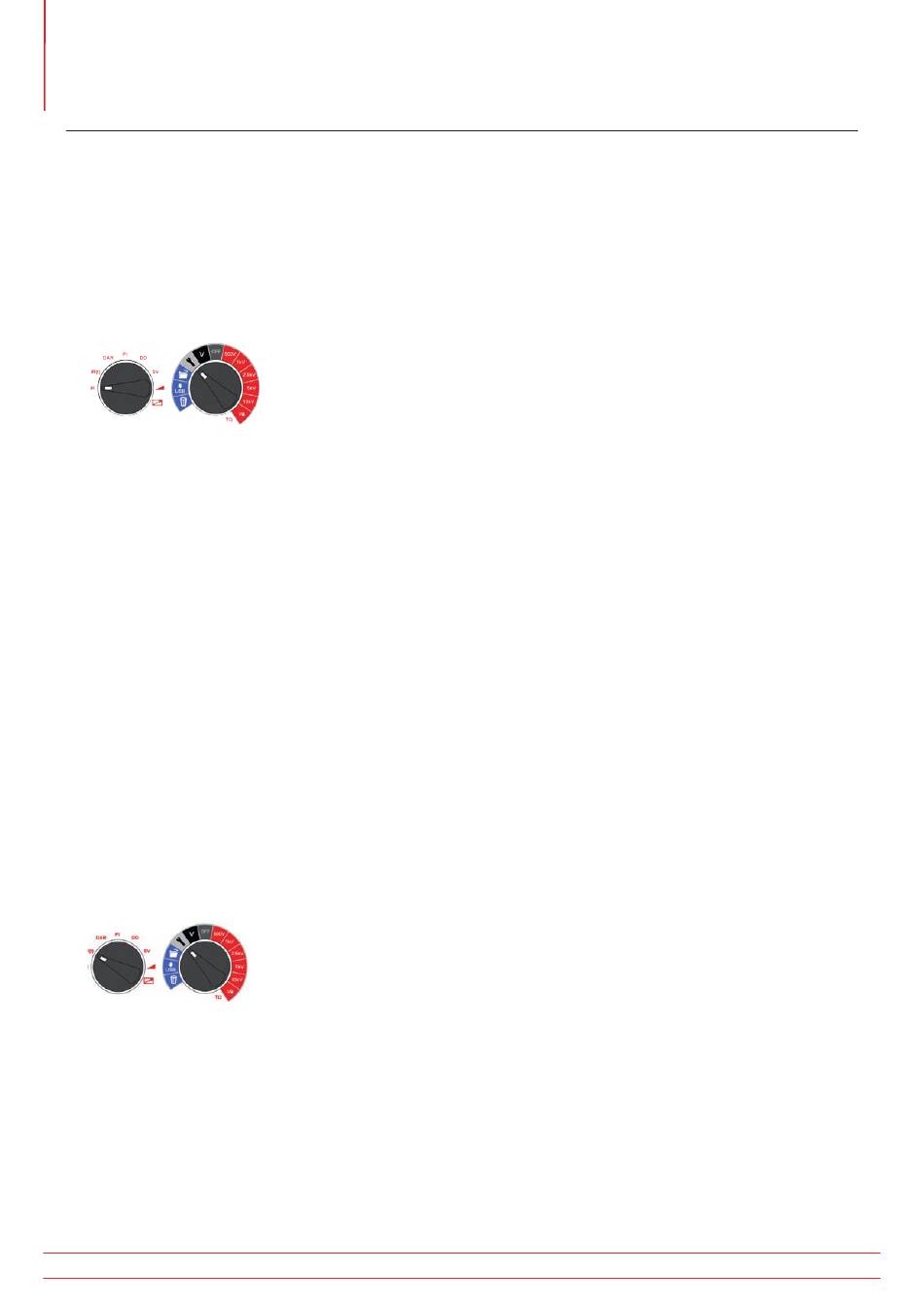

De spot-test voor isolatieweerstand (IR) wordt op de testmodi-draaiknop geselecteerd. Selecteer de IR-instelling en
daarna de vereiste testspanning door met de middelste draaiknop de vooraf geconfigureerde spanningsbereiken,
of het door de gebruiker instelbare/vergrendelbare VL spanningsbereik te kiezen. Alle vooraf geconfigureerde
spanningsbereiken, behalve VL, kunnen via de pijltoetsen omhoog en omlaag en gedurende de meting worden
bijgesteld; hun gebruik dient evenwel tot de eerste 10 seconden van de IR- of IR(t)-meting te worden beperkt. Houd
de TESTknop tot drie seconden ingedrukt om de test te starten.
Om de door de gebruiker gedefinieerde vergrendelde spanning V
naar instellingen en de modusknop naar IR. De vooraf ingestelde spanning knippert en kan met de knoppen
omhoog/omlaag worden gewijzigd. Als de vereiste maximum spanning wordt weergegeven, drukt u op de knop OK
om de instelling op te slaan. Deze instelling blijft behouden totdat hij opnieuw wordt ingesteld.
L
Als V
wordt geselecteerd, wordt op het scherm de ingestelde spanning weergegeven. De spanningsvergrendeling
is nuttig als bijvoorbeeld de isolatie van XLPE-kabels wordt getest die niet met meer dan 5000 V mag worden
getest. De vergrendelingsfunctie verzekert dat de testspanning binnen de aangegeven nauwkeurigheid van de
uitgangsspanning de V
Tijdconstante (TC) = Risolatie x Cisolatie
Bij voltooiing van de test worden de isolatiecapaciteit (C) en de bijbehorende tijdconstante (TC) berekend en
weergegeven.
12.2
Getimede IR-test
Een getimede IR(t)-test beëindigt automatisch na een vooraf ingestelde tijd een isolatietest. De timer is standaard
ingesteld op 1 minuut en is instelbaar binnen de functie instellingen. Dit is een nuttige functie waardoor de gebruiker
niet gedurende de hele test naar het scherm hoeft te kijken met de mogelijkheid de 1-minuut-waarde te missen.
Draai de middelste draaiknop in de stand instellingen. Selecteer op de testmodus-draaiknop IR(t). De standaardtijd
van 1:00 minuut knippert en vraagt de gebruiker met de pijltoetsen omhoog/omlaag een nieuwe tijd in te stellen.
Druk op OK om de tijdsduur van de test in te stellen en draai de middelste draaiknop naar de gewenste testspanning.
Houd de TEST-knop ingedrukt om de test te starten.
28
L
-spanning niet overschrijdt.
L
, in te stellen, draait u de middelste draaiknop
www.megger.com
