Elektrische installatie

4.7 Aansluiting netvoeding

•
De draaddikte is afhankelijk van de ingangs-
stroom van de frequentieomvormer. Zie
hoofdstuk 8.1 Elektrische gegevens voor de
maximale draaddiktes.
•
Volg de nationale en lokale voorschriften ten
aanzien van kabelgroottes op.
Procedure
1.
Sluit de 3-fasige netvoedingskabels aan op klem
L1, L2 en L3 (zie Afbeelding 4.9).
2.
Afhankelijk van de configuratie van de apparatuur
wordt het ingangsvermogen aangesloten op de
voedingsingangsklemmen of op de netschakelaar.
3.
Aard de kabel overeenkomstig de aardingsin-
structies in hoofdstuk 4.3 Aarding.
4.
Als de frequentieomvormer wordt gevoed via een
geïsoleerde netbron (IT-net of zwevende
driehoekschakeling) of TT/TN-S met één zijde
geaard (geaarde driehoekschakeling), moet u
zorgen dat 14-50 RFI-filter is ingesteld op Uit om
schade aan de tussenkring te voorkomen en de
aardcapaciteitsstromen te beperken overeen-
komstig IEC 61800-3.

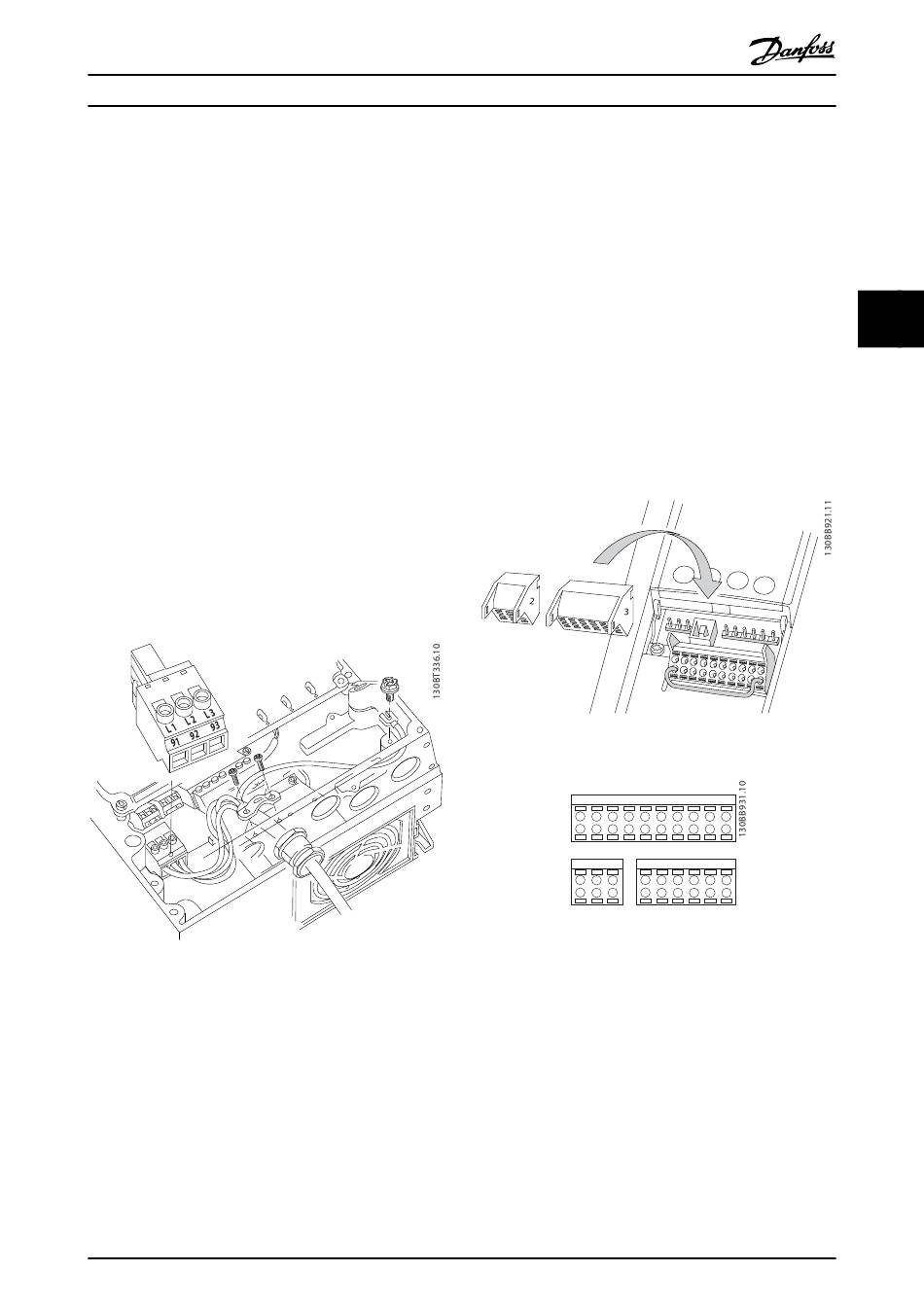

Afbeelding 4.9 Netvoeding aansluiten
MG11AK10
Bedieningshandleiding

4.8 Stuurkabels

•
•

4.8.1 Stuurklemtypen

Afbeelding 4.10 en Afbeelding 4.11 tonen de verwijderbare
connectoren van de frequentieomvormer. De functies en
standaardinstellingen van de klemmen worden in het kort
besproken in Tabel 4.2.
Afbeelding 4.10 Stuurklemposities
Afbeelding 4.11 Klemnummers
•
•
Danfoss A/S © Rev. 11/06/2014 Alle rechten voorbehouden.
Isoleer stuurkabels van hoogvermogencompo-
nenten in de frequentieomvormer.
Wanneer de frequentieomvormer op een
thermistor is aangesloten, moet u ervoor zorgen
dat de stuurkabels van de thermistor
afgeschermd en versterkt/dubbel geïsoleerd zijn.
Een voedingsspanning van 24 V DC wordt
aanbevolen.
1
12 13 18 19 27 29 32 33 20 37
2
3
61 68 69
39 42 50 53 54 55
Connector 1 biedt 4 programmeerbare digitale
ingangsklemmen, 2 extra digitale klemmen die te
programmeren zijn als ingang of als uitgang, een
24 V DC-voedingsklem en een gemeenschap-
pelijke klem voor optionele, door de klant
geleverde 24 V DC-spanning.
Connector 2 omvat de klemmen (+) 68 en (-) 69
voor een RS-485-aansluiting voor seriële
communicatie.
4
4
1
17
4
