Inbedrijfstelling

5.3 Werking lokaal bedieningspaneel

5.3.1 Lokaal bedieningspaneel
Het lokale bedieningspaneel (LCP) is het gecombineerde
display en toetsenbord aan de voorzijde van de eenheid.
Het LCP heeft diverse gebruikersfuncties:
•
Starten, stoppen en het regelen van het toerental
tijdens lokale bediening
•
Uitlezen van bedrijfsgegevens, status, waarschu-
wingen en aanmaningen tot voorzichtigheid
•
Programmeren van functies van de frequentieom-
vormer
•
Voer na een fout een handmatige reset uit
wanneer de autoreset niet actief is
Er is ook een optioneel numeriek LCP (NLCP) leverbaar. Het
NLCP werkt op vergelijkbare wijze als het LCP. Zie de
Programmeerhandleiding voor meer informatie over het
gebruik van het NLCP.
LET OP
Installeer MCT 10 setupsoftware voor inbedrijfstelling via
een pc. De software kan worden gedownload
(basisversie) of worden besteld (geavanceerde versie,
bestelnummer 130B1000). Ga voor meer informatie en
downloads naar www.danfoss.com/BusinessAreas/Drives-
Solutions/Software+MCT10/MCT10+Downloads.htm.
5.3.2 LCP-lay-out
De functies van het LCP zijn onderverdeeld in 4 groepen
(zie Afbeelding 5.1).
A. Display
B. Menutoetsen
C. Navigatietoetsen en indicatielampjes (leds)
D. Bedieningstoetsen en reset
MG11AK10
Bedieningshandleiding
1
2
4
6
7
10
15
16
17

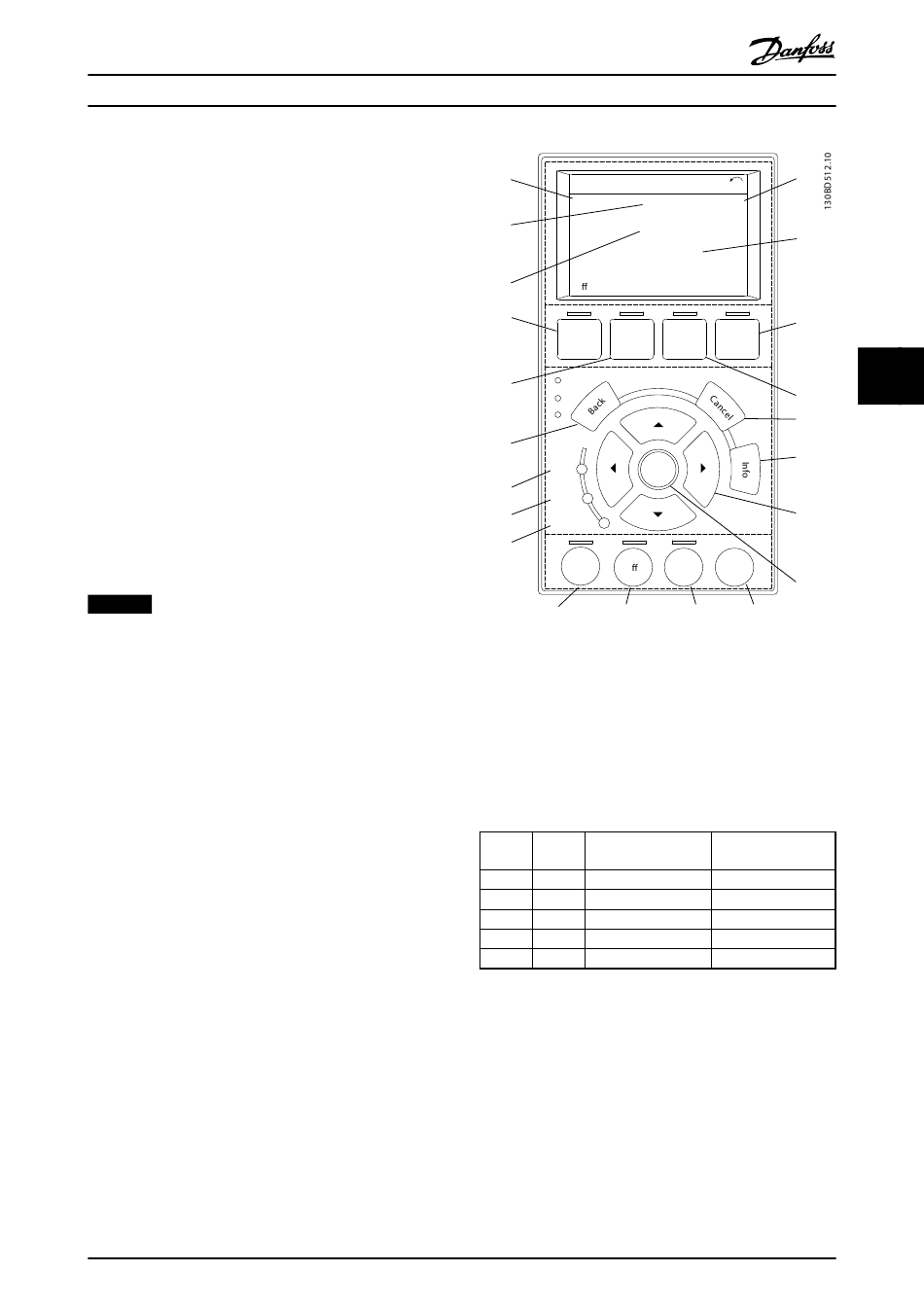

Afbeelding 5.1 Lokaal bedieningspaneel (LCP)
A. Display
Het display wordt geactiveerd wanneer de frequentieom-
vormer spanning krijgt van de netvoeding, een DC-
aansluitklem of een externe 24 V-voeding.
De informatie die op het LCP wordt weergegeven, kan
voor de gebruikerstoepassing worden aangepast. Selecteer
de opties via [Quick Menu], Q3-13 Displayinstellingen.
Verwij-
snr.
1
2
3
4
5
Tabel 5.1 Legenda bij Afbeelding 5.1, display
Danfoss A/S © Rev. 11/06/2014 Alle rechten voorbehouden.
Status
0.0 %
0.00 A
0.00 kW
0.0Hz
A
2605 kWh
O Remote Stop
Quick
Main
Status
B
Menu
Menu
C
On
OK
Warn.
Alarm
Hand
Auto
D
O
on
on
18
19
20
Display Parameternummer
1.1
0-20
1.2
0-21
1.3
0-22
2
0-23
3
0-24
3
1(1)
5
9
Alarm
Log
5
8
11
12
13
Reset
14
21
Standaardinstelling
Referentie %
Motorstroom
Vermogen [kW]
Frequentie
kWh-teller
23
5
