3 Installatie
3.5.8 Master-relais 24/230 V aansluiten

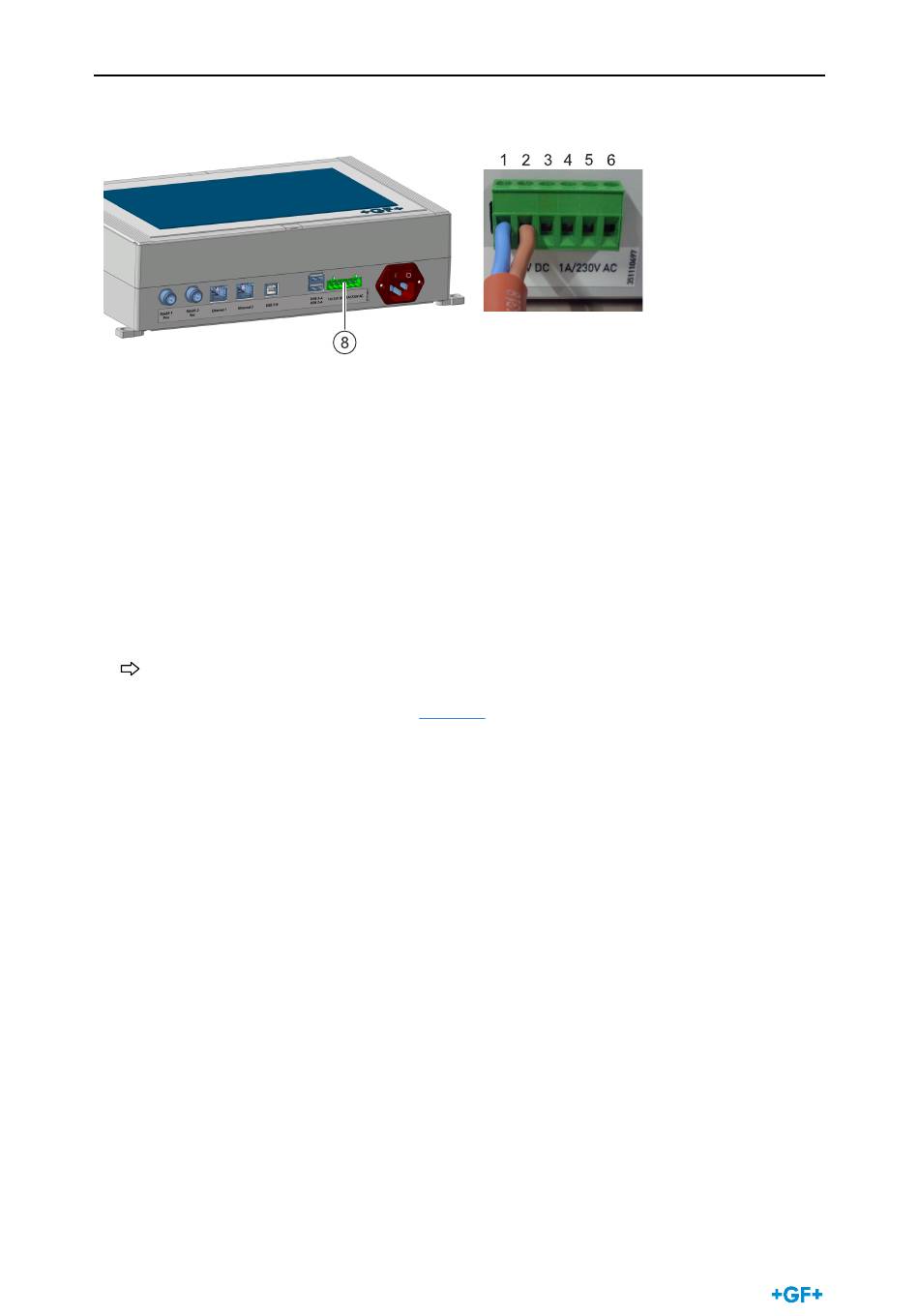

Stekkeraansluiting (8) biedt 1 relais 24 V en 1 relais 230 V met telkens een potentiaalvrij
schakelcontact (wisselcontact). Neem daarbij de volgende PIN-bezetting in acht:
Relais 24 V
1
NO (normaal open bij relais OFF)
2
C (common relais)
3
NC (normaal gesloten bij relais OFF)
Relais 230 V
4
NO (normaal open bij relais OFF)
5
C (common relais)
6
NC (normaal gesloten bij relais OFF)
Master-relais overeenkomstig de spanning op stekkeraansluiting (8) aansluiten.
Het Master-relais wordt in de toepassing
26
Actuator
geprogrammeerd.
