FR

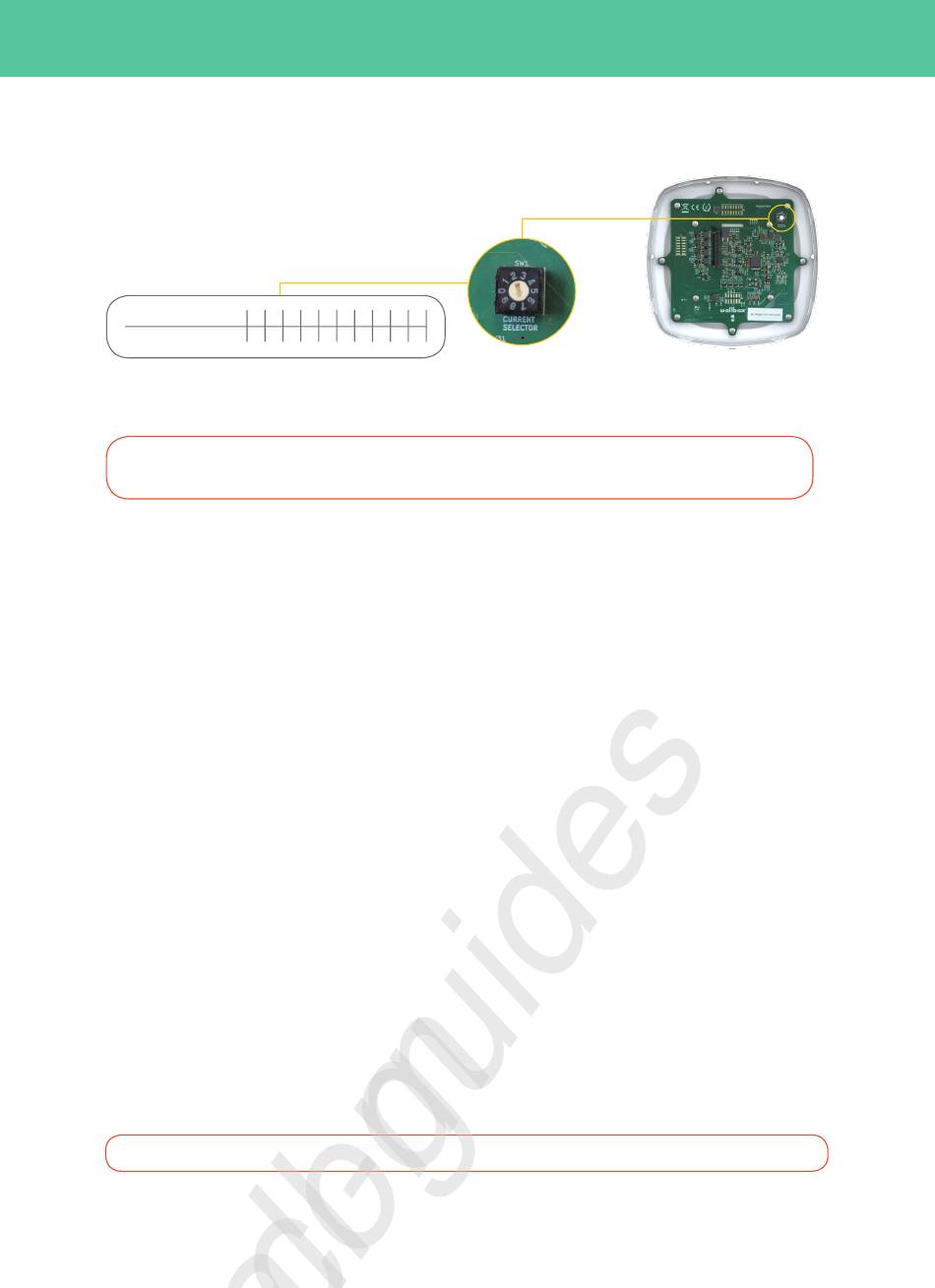

2. Sélecteur d'intensité
Utilisez le sélecteur pour sélectionner le courant
d'entrée maximal du dispositif. Les positions 0, 8 et 9
sont réservées à la fonction de système intelligent de
partage d'énergie (Power Sharing Smart) (I-5).
0
POSITION
COURANT (A)
R
3. Connexion électrique
Utilisez toujours des câbles standard pouvant conduire la charge de courant configurée au
niveau du sélecteur d'intensité.
Dans le cas où votre Wallbox utilise l'entrée arrière, suivez les étapes décrites à la section 3-A. Sinon, allez à la
section 3-B.
3-A. Connexion arrière
Étape 3-A.1 : À l'arrière de votre Wallbox, se trouve une zone dont l'épaisseur est plus mince ; utilisez une pince
coupante ou un outil tranchant et pratiquez une incision pour pouvoir insérer le câble.
Étape 3-A.2 : Insérez avec précaution et fermement le câble d'alimentation dans le panneau. Le panneau a été
conçu de façon à permettre le passage de câbles de 11 à 17 mm, ce qui est la norme pour les câbles transportant
un courant d'une intensité de 22 kW.
Étape 3-A.3 : Procédez à la fixation du chargeur au mur. Insérez les vis aux endroits marqués, en commençant
par le haut puis serrez-les dans le sens horaire (I-6. 1 ). Vérifiez que votre Wallbox Pulsar est fermement fixé au
mur.
Étape 3-A.4 : Assurez-vous que les étapes précédentes ont été correctement effectuées.
3-B. Connexion du fond
Étape 3-B.1 : Procédez à la fixation du chargeur au mur. Insérez les vis aux endroits marqués, en commençant
par le haut puis serrez-les dans le sens horaire (I-6. 1 ). Vérifiez que votre Wallbox Pulsar est fermement fixé au
mur.
Étape 3-B.2 : Insérez les câbles d'alimentation dans le connecteur de câble (I-6.2, I-6.3).
Étape 3-B.3 : Assurez-vous que les étapes précédentes ont été correctement effectuées.
Branchez le neutre et la mise à la terre à la borne conformément à la configuration de l'installation électrique
(I-6.2, I-6.3).
Le couple maximal de serrage des connecteurs avec vis est de 0, 9 Nm.
46
1
2
3
4
5
6
7
8
9
6
10
13
16
20
25
32
R
R
I-5 : Sélecteur d'intensité
