De färger som visas följer inte internationella
standarder.
Kontrollera
I händelse av att jordningssystemet är IT ska du
följa konfigurationsstegen i 6. Konfigurera IT-
nätverkssektionen.
3. Skruv

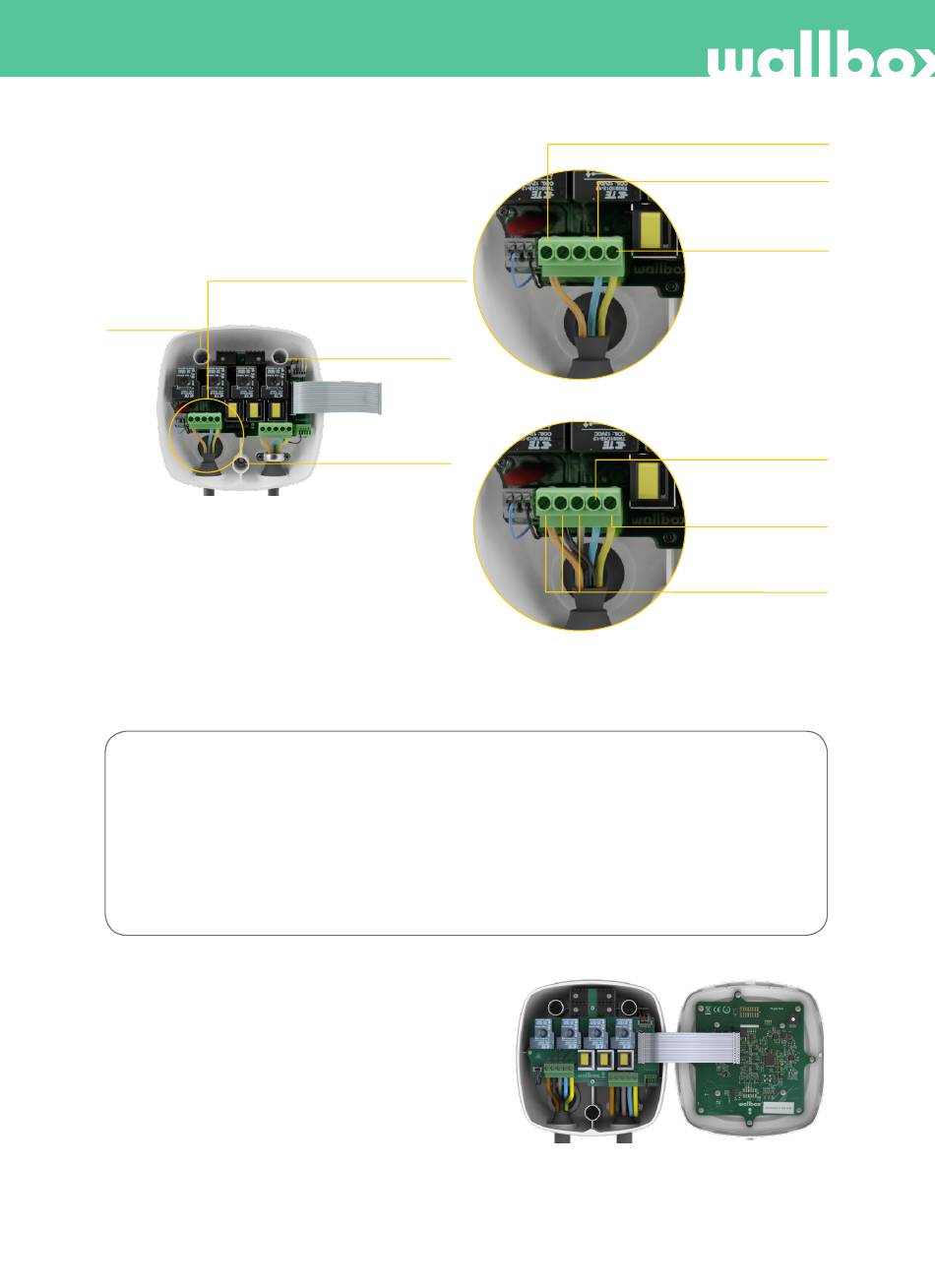

Om matningsschemat inte inkluderar en neutral kabelanslutning med en spänning under 145 V ska du följa
dessa konfigurationssteg:
Dubbelfasinställning (2P)
Från vänster till höger:
L1 (strömkabel)
N (strömkabel)
Skyddsjord
4. Stäng enheten (I-7)
Steg 4.1: Återanslut bandkabeln till kåpan.
Steg 4.2: Stäng kåpan, var särskilt försiktig med
inpassningen och se till att O-ringen sitter kvar.
Steg 4.3: Fäst kåpan genom att dra åt Torx-skruven.
alltid
rätt
anslutning.
1. Skruv
2. Skruv
I-6. 1
I-6.2: Enfasinstallation (1P)
I-6.3: Trefasinstallation (3P)
I-7
L1 (strömkabel)
N (neutral kabel)
Skyddsjord
N (neutral kabel)
Skyddsjord
L1, L2, L3
(strömkablar)
95
