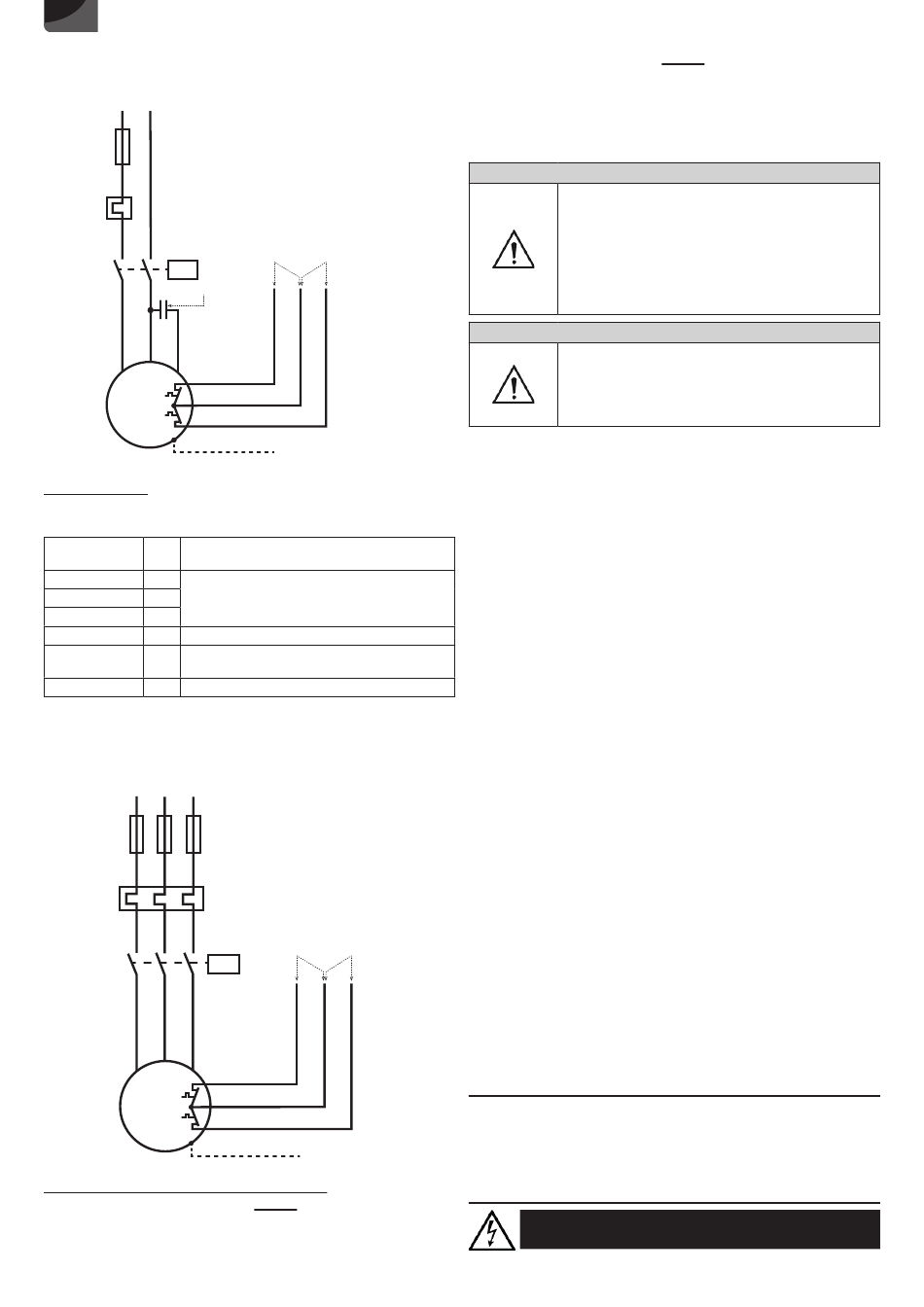

PT
REDE
1~ 230 V/60 Hz
L1
N
Fusível
Disjuntor
Relé motor
Condensador
U1
U2
1
2
Z1
3
M
1~
230 V
60 Hz
Modelo trifásico :
Os fios do cabo de ligação de 7 fios das bombas trifásicas estão
marcados da seguinte forma:
Verde/
PE
Condutor de proteção (ligação à terra)
Amarelo
1
U1
2
V1
Três enrolamentos, conexão estrela
3
W1
4
TB1 Segundo contacto do circuito de controlo
5
TB2 Contacto
controlador e limitador
6
TB3 segundo contacto do circuito do limitador
Esquema de ligação do motor trifásico:
REDE
3~ 3x230 V/60 Hz
L1
L2
L3
Fusível
Disjuntor
Relé motor
U1
V1
W1
1
2
3
M
3~
3x230 V
60 Hz
Ligação da proteção térmica do enrolamento:
- Circuito de controlo : TB1 e TB2 devem ser ligados num aparelho
de comutação de tal forma que a seguinte função seja garantida: Se
estes sensores térmicos responderem, a bomba é desligada até que
a temperatura desça novamente. Agora a bomba liga-se novamente.
Protecção térmica
na bobinagem
Circuito de
Circuito
controlo
limitador
TB1
TB2
TB3
4
5
6
Verde/Amarelo PE
Condutor de proteção
comum
para
o
circuito
Protecção térmica
na bobinagem
Circuito de
Circuito
controlo
limitador
TB1
TB2
TB3
4
5
6
Verde/Amarelo PE
Condutor de proteção
- Circuito limitador : TB2 e TB3 devem ser ligados num aparelho de
comutação de tal forma que a seguinte função seja garantida: Se estes
sensores térmicos responderem (falha do circuito de controlo), a
bomba é desligada e só pode ser reiniciada manualmente. No entanto,
isto só pode ser feito depois de ter sido realizada uma análise de
falhas e eliminada a causa da falha.
4.2 MONTAGEM E LIGAÇÃO HIDRÁULICA
AVISO
Peças em movimento.
Risco de beliscar, cortar ou amputar dedos ou outras
partes do corpo.
Ö A instalação da bomba não deve permitir o acesso a
peças móveis.
Ö A protecção contra contacto acidental com peças
móveis (por exemplo, acoplamento) não deve ser
removida durante o funcionamento da máquina.
Ö Manter afastado de peças em movimento.
AVISO
Ö A bomba submersível para águas residuais deve ser
protegida eficazmente contra a aspiração de ar !
Ö Estas bombas não devem ser instaladas em
instalações secas, uma vez que a proteção contra
explosões prescreve um nível mínimo de água até à
extremidade inferior da carcaça do motor.
Exemplo de instalação em anexo.
4.2.1 Instalação com anel de suporte de piso
- Montar o anel de suporte do piso no flange de sucção da bomba e
configurar a bomba. Certifique-se de que a bomba está suficientemente
estável.
- Ligar o lado da pressão com flange DN 50.
- Se uma mangueira for instalada no lado da pressão, as curvas devem
ser evitadas.
- Coloque o cabo de alimentação sem dobras, sem carga de tração e
sem atrito.
4.2.2 Instalação para a instalação do poço
- Posicione o grampo do tubo na borda interna do poço e fixe-o de
forma solta com dois parafusos.
do
- Soe a posição do suporte do tubo guia do pé de acoplamento, alinhe
o pé de acoplamento no fundo do poço e monte-o com os pinos de
serviço pesado fornecidos.
- Instale o tubo de pressão e os acessórios sem tensão.
- Coloque o tubo guia no pé de acoplamento, serrado no comprimento
correto, encaixe o grampo do tubo e, finalmente, aperte bem.
- Monte a peça de acoplamento e a corrente de drenagem para
bombear, drenar e acoplar a bomba à corrente (tubo guia da linha na
peça de acoplamento), pendure a corrente no tensionador do tubo
pronto para uso.
- Coloque o cabo de alimentação sem dobras, sem carga de tração e
sem atrito.
4.3 REGULAÇÃO DO NÍVEL
As bombas Sanipump ZFS 71 devem ser comandadas através de um
controlo de nível, de modo a evitar absolutamente uma descida do nível
de água abaixo do nível mínimo admissível (borda inferior da carcaça do
motor).
Evitar obrigatoriamente o funcionamento a seco sem líquido
bombeado.
A regulação do nível pode ser controlada, por exemplo, por interruptor de
boia, electropneumático (interruptor de pressão) ou por outros métodos
adequados. O ponto de ligação da bomba deve ser regulado de modo a
que a bomba fique completamente imersa na água.
Se a regulação do nível for realizado através de interruptores de boia,
o sinal dos flutuadores tem que ser transmitido através de relés Ex i
intrinsecamente seguros.
5. COLOCAÇÃO EM SERVIÇO
Verifique novamente todas as ligações para uma instalação correta,
coloque a válvula de bloqueio na saída e verifique o controlo de nível
para um funcionamento correto.
Ao efetuar o teste de funcionamento, verifique se existem fugas nas
tubagens e, se necessário, volte a vedá-las.
6. MANUTENÇÃO
DESLIGAR A ALIMENTAÇÃO ELÉCTRICA ANTES DE
QUALQUER INTERVENÇÃO !
