Installatie (alleen voor de vakman)
4.1
Wandmontage van de regelaar
De regelaar wordt met behulp van drie schroeven op de wand
bevestigd.
VOORZICHTIG: Gevaar voor letsel en be-
schadiging van de behuizing door ondeskun-
dige montage.
▶ De achterkant van de behuizing mag niet
als boorsjabloon worden gebruikt.
5 mm

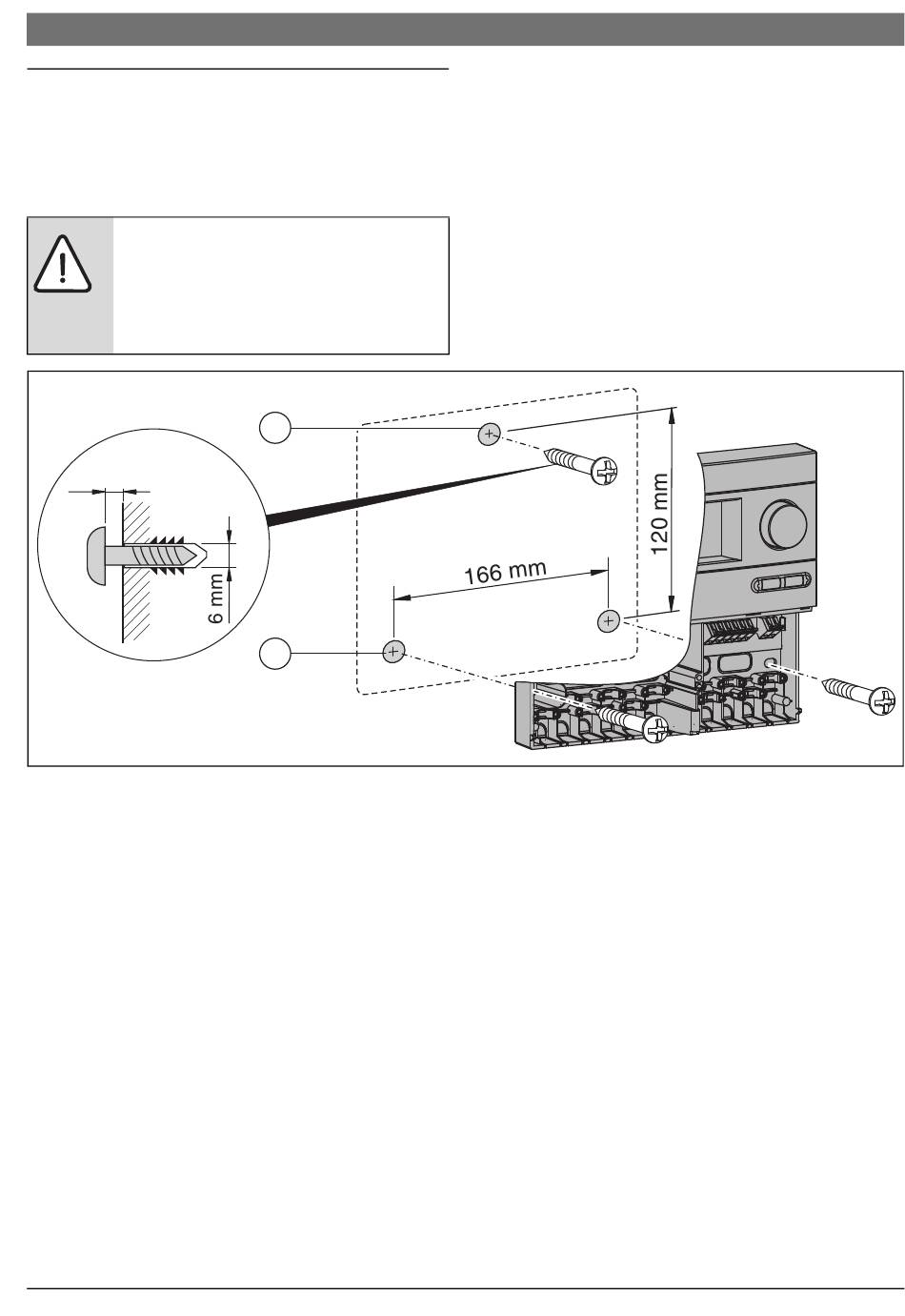

Afb. 6
Wandmontage van de regelaar
[1] Bovenste bevestigingsgat
[2] Onderste bevestigingsgaten
B-sol100-2
1
2
Installatie (alleen voor de vakman) | 7
▶ Bovenste bevestigingsgat boren en meegeleverde schroef
tot 5 mm indraaien [1].
▶ Schroef onder op regelaar losdraaien en deksel verwijde-
ren.
▶ Regelaar op uitsparing behuizing hangen.
▶ Onderste bevestigingsgaten aantekenen, gaten boren en
pluggen plaatsen [2].
▶ Regelaar uitlijnen en op de onderste bevestigingsgaten
links en rechts vastschroeven.
6720812460-07.1 ST
6 720 820 947 (2016/09)
