technische kenmerken
Productfiche
Naam van de leverancier
Identificatiemodel van de leverancier
Temperatuurregelingsklasse
Bijdrage aan het energie-efficiëntie-% voor ruimteverwarming
Bij toevoeging van een externe sonde:
Temperatuurregelingsklasse
Bijdrage aan het energie-efficiëntie-% voor ruimteverwarming
In een systeem met 3 zones met 1 ATAG Oz en 1 ATAG Cube:
Temperatuurregelingsklasse
Bijdrage aan het energie-efficiëntie-% voor ruimteverwarming

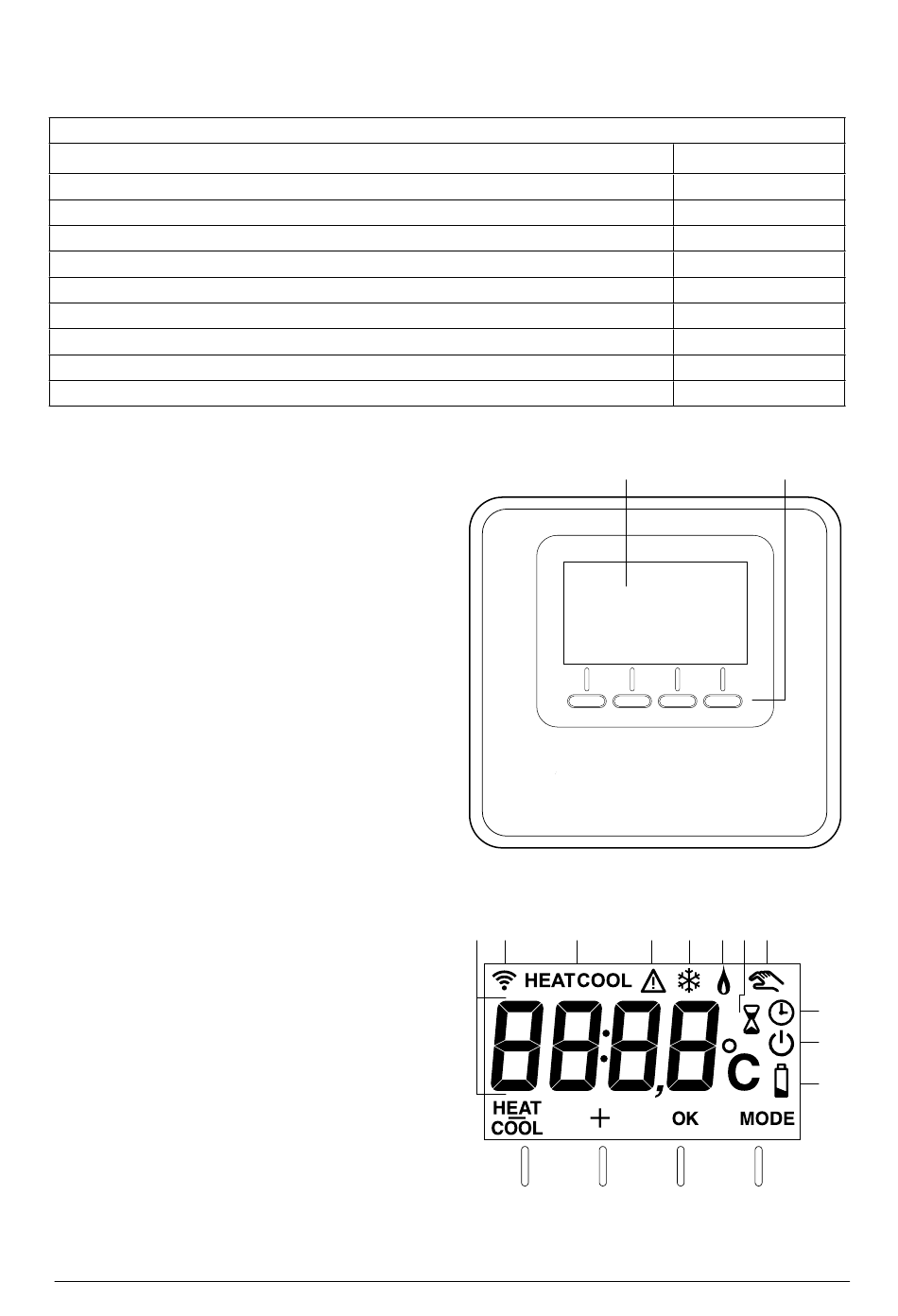

Kamersensor
1. Display
2. Toetsen
Display
A. Waargenomen kamertemperatuur
B. Gedetecteerde wifi-inrichting op bus
C. Verwarmings- of koelmodus actief
D. Storingssignaal
E. Koelvraag of antivriesmodus actief in
gecontroleerde zone
F. Warmtevraag
G. Timerwijziging setpoint
omgevingstemperatuur bij
tijdsprogrammering (indien actief)
H. Handmatige modus actief
H. Geprogrammeerde modus actief
(verwarming/koeling volgens tijdspro-
grammering ingesteld via systeemin-
terface)
L. OFF van de gecontroleerde zone
M. Batterijen leeg
N. Toets ("MODE") bedrijfsmodus
O. Toets selectiebevestiging (OK)
P. Toets temperatuurregeling (+)
Q. Toets temperatuurregeling (-)
Selectie verwarmingsmodus (HEAT) of
koelmodus (COOL)
1
Q
P
A
B
C
Q
P
ATAG
Cube
V
+3 %
VI
+4 %
VIII
+5 %
2
O
N
D E
F
G
H
O
N
BE - 15
I
L
M
