installatie bedraad model (3319424)
Plaatsing
Het apparaat detecteert de omgevingstem-
peratuur, dus bij het kiezen van de juiste instal-
latieplaats dient u met het volgende rekening
te houden. Plaats het ver van warmtebronnen
vandaan (verwarmingselementen, zonnestra-
len, open haard enz.) en uit de tocht of ver van
openingen naar buiten toe, aangezien deze
de waarneming zouden kunnen beïnvloeden.
Het moet op ca. 1,50 m hoogte boven de vloer
worden geïnstalleerd.
LET OP!
De installatie moet door gekwalificeerd
technisch personeel worden uitgevoerd.
Voordat u eender welke aansluiting uit-
voert, moet u de elektrische voeding naar
het
verwarmingstoestel
door middel van de externe dubbelpolige
schakelaar. Installeer het product in een om-
geving met een normaal vervuilingsniveau.

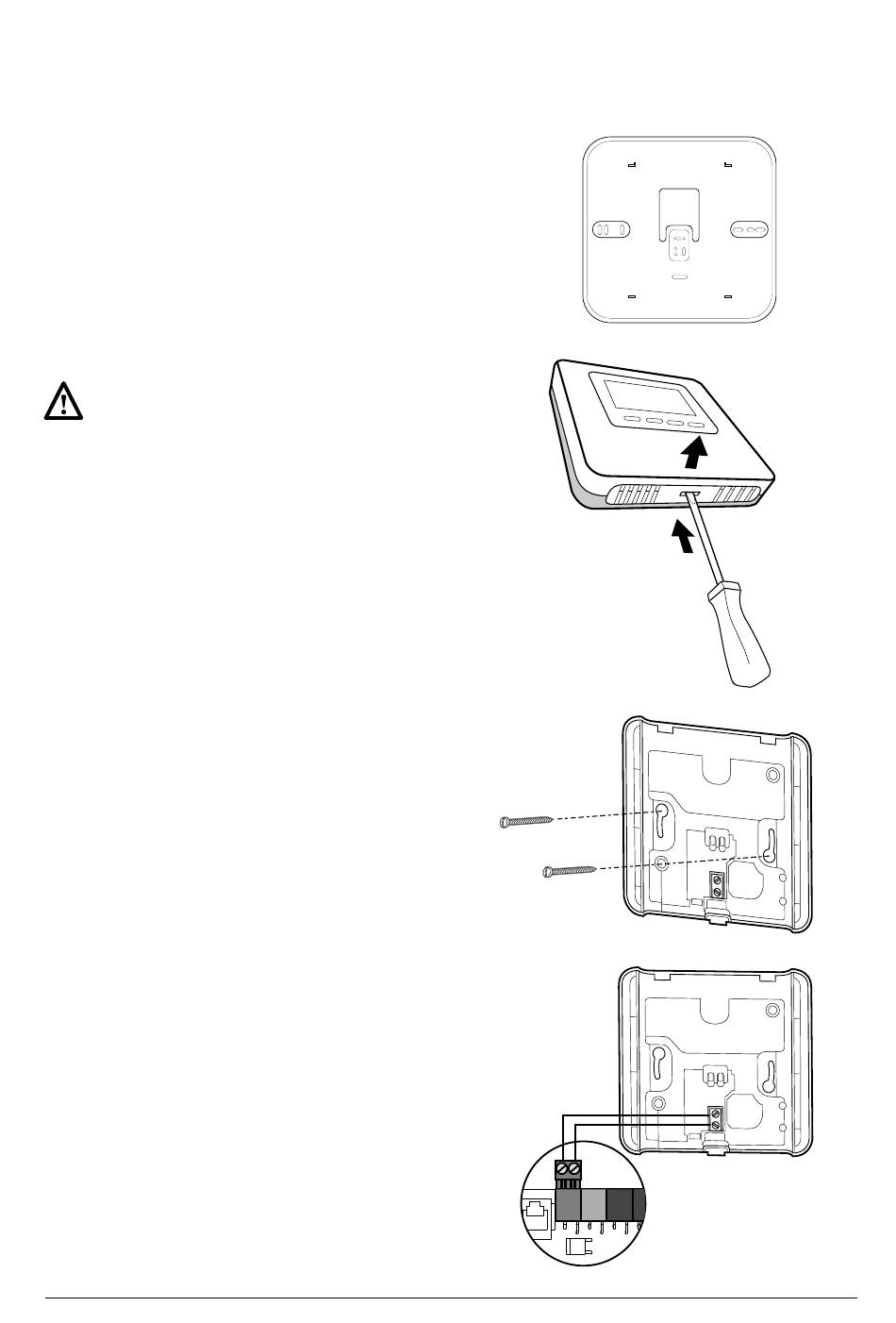

Wandmontage
- Monteer de steunplaat indien nodig aan de
meegeleverde schakelkast (afb. 10).
- Maak de bevestigingsbasis van de kamer-
sensor los door enige druk uit te oefenen
op het lipje onderaan (afb. 11).
- Bevestig de basis op de vooraf gekozen
plaats aan de wand met behulp van de mee-
geleverde pluggen en schroeven (afb. 12).
Elektrische aansluiting op het verwar-
mingstoestel.
GEBRUIK EEN AFGESCHERMDE KABEL
OF EEN GETWIST PAAR OM INTERFE-
RENTIEPROBLEMEN TE VOORKOMEN.
- Steek de kabels in de daartoe voorzie-
ne spleet en sluit ze aan op de klemmen
B en T.
- Zodra de kabels zijn aangesloten, plaatst
u de kamersensor terug door het bo-
venste deel eerst in te schuiven en het
vervolgens naar beneden te draaien en
voorzichtig naar de wand toe te drukken.
- Sluit de kabels van de kamersensor aan
op de BUS-klem van het klemmenblok
van het verwarmingstoestel (afb. 13).
- Schakel de stroom naar het verwar-
mingstoestel in.
uitschakelen
Afb. 10
Afb. 11
Afb. 12
T
B
klemmenblok
BUS
verwarmingstoestel
Afb. 13
