5 Installatie
5.8
Verbrandingsluchttoevoer/rookgasafvoer
Standaard zijn alle hrEXCLUSIEF toestellen uitgerust
met een verbrandingslucht-/rookgasaansluiting
Ø 80/80 mm.
Deze standaardaansluiting kan indien nodig worden ver-
vangen door een verbrandingslucht-/rookgasaansluiting
met Ø 80/125 mm. De keuze van het meest geschikte sy-
steem is afhankelijk van de individuele inbouw of de toe-
passing.
U kunt bijvoorbeeld de volgende verbrandingslucht-
rookgas-toebehoren combineren met uw toestel:
– parallel systeem, kunststof, Ø 80/80 mm
– concentrisch systeem, kunststof, Ø 80/125 mm
• Monteer de verbrandingsluchttoevoer/rookgasafvoer
aan de hand van de bij dit toestel meegeleverde mon-
tagehandleiding.

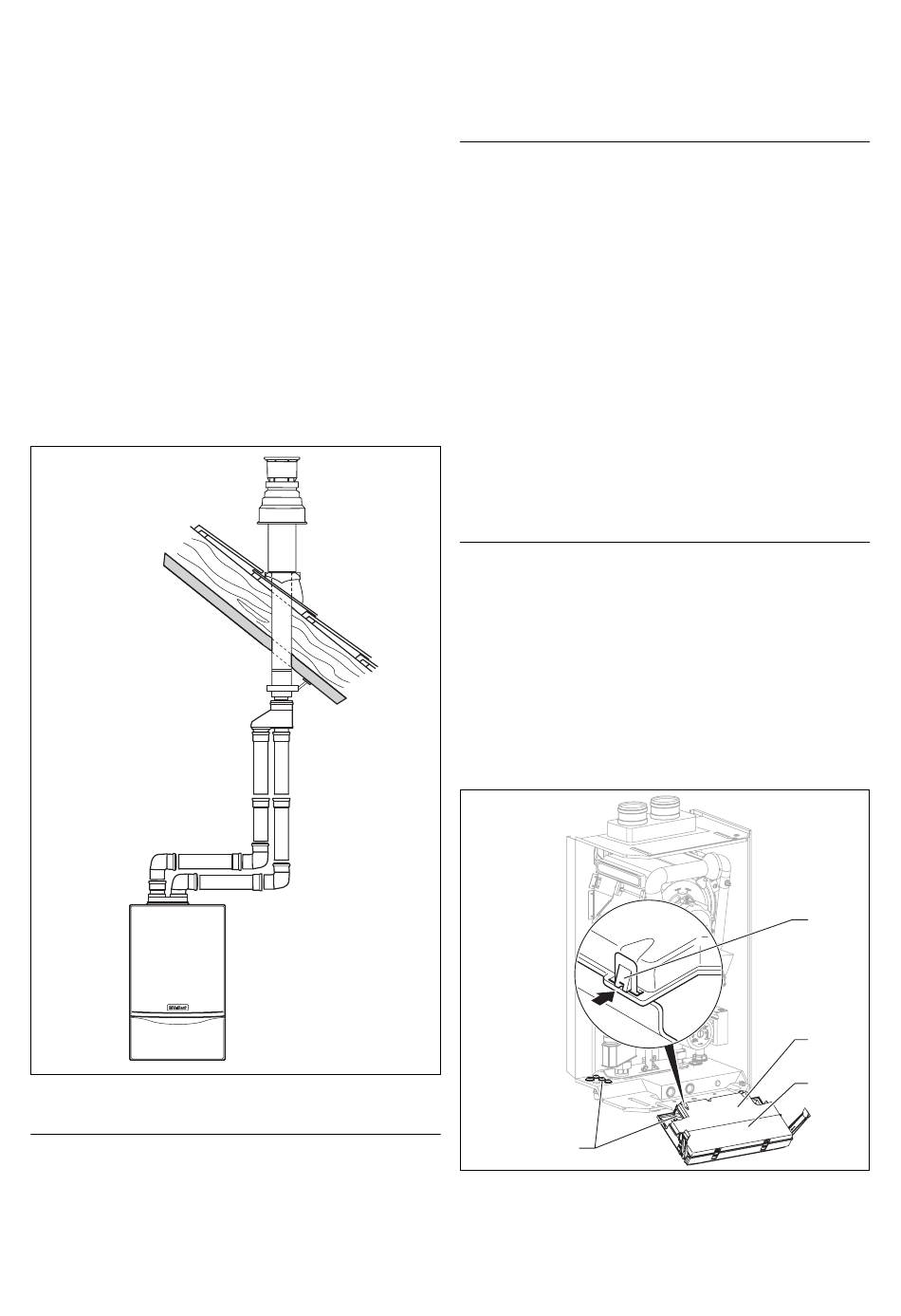

Afb. 5.11 Montagevoorbeeld verticale dakdoorvoer
h
Aanwijzing!
Leef de nationale voorschriften na en stem het
verbrandingsluchttoevoer-/rookgasafvoersy-
steem af met de schoorsteenveger.
14
5.9
Elektrische aansluiting
e
Gevaar!
Levensgevaar door elektrische schok aan span-
ningvoerende aansluitingen!
De elektrische installatie mag alleen worden
uitgevoerd door een erkend installateur.
Schakel altijd eerst de stroomtoevoer uit en be-
veilig deze tegen abusievelijk opnieuw inschake-
len. Pas daarna mag u met de installatie begin-
nen. Ook bij uitgeschakelde aan/uitschakelaar
staat er nog stroom op de netaansluitklem-
men L en N!
5.9.1
Netaansluiting
Het toestel is uitgerust met een 1,0 m lange aansluitka-
bel met stekker. De aansluitkabel is al in de fabriek vol-
ledig aangesloten op het toestel.
• Steek de stekker in een wandcontactdoos met rand-
aarde.
Daarmee is het toestel aangesloten op het elektriciteits-
net en klaar voor gebruik.
e
Gevaar!
Levensgevaar door elektrische schok!
Installatie van het toestel in een badkamer bin-
nen zone 2, d.w.z. binnen een radius van 60 cm
rond bad of douche, is toegestaan. De elektri-
sche installatie moet u uitvoeren conform
NEN 1010 (Veiligheidsbepalingen voor laagspan-
ningsinstallaties).
De nominale spanning van het net moet 230 V bedragen;
bij netspanningen boven 253 V en beneden 190 V zijn
functiebelemmeringen mogelijk.
4
Afb. 5.12 Achterwand van de elektronicabox openen
Installatie- en onderhoudshandleiding hrEXCLUSIEF 0020052772_01
1
2
3
