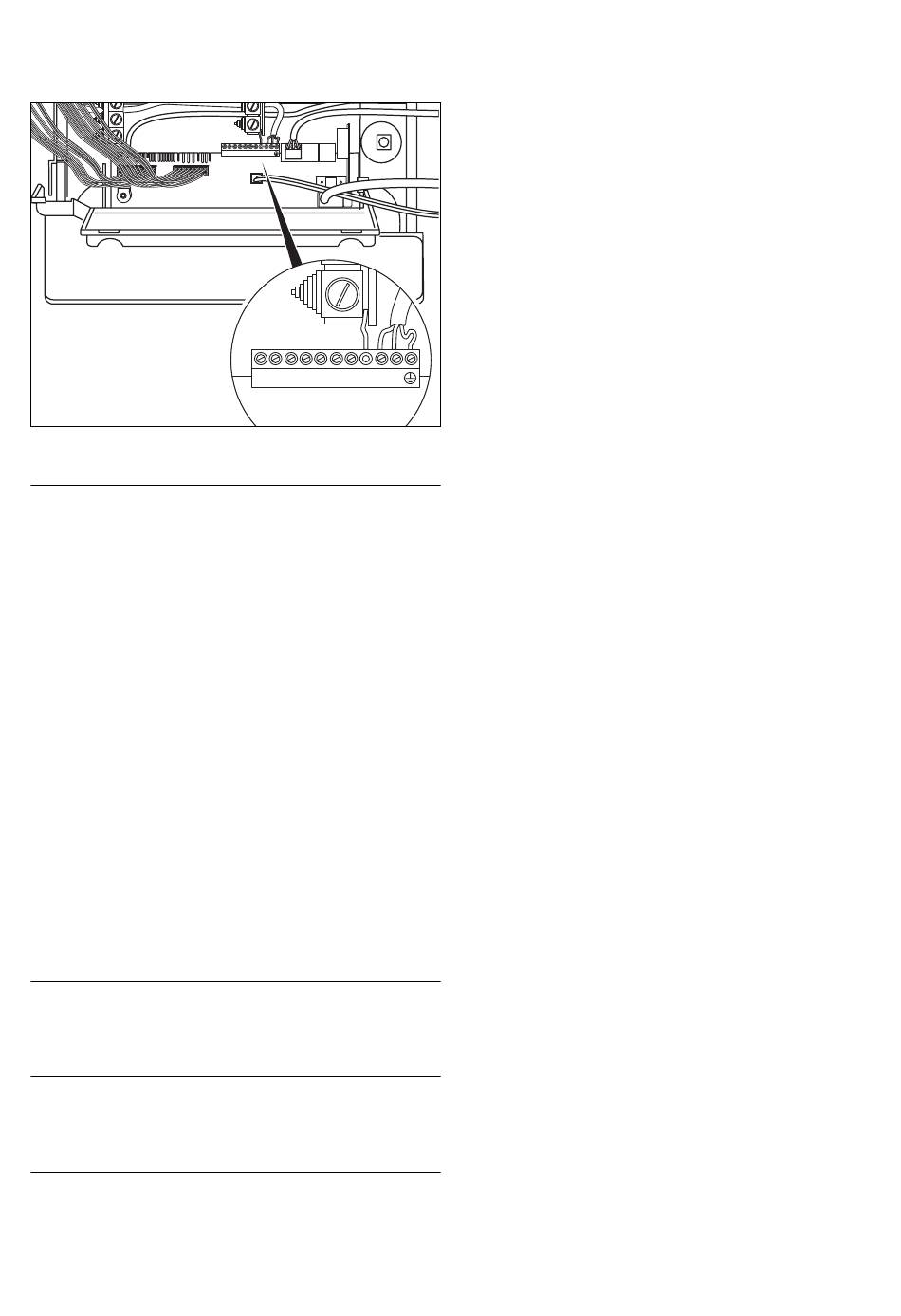

Afb. 5.13 Voorbeeld voor kabeldoorvoer
Attentie!
a
Door netvoeding op verkeerde stekkerklemmen
kan de elektronica worden vernietigd. Klem de
nettoevoerleiding uitsluitend op de daarvoor ge-
markeerde schroefklemmen!
5.9.2 Aansluiting van thermostaten
Voer de montage van thermostaten overeenkomstig de be-
treffende gebruiksaanwijzing en installatiehandleiding uit.
De nodige aansluitingen op het elektrische systeem van
het CV-toestel (bijv. bij externe kamerthermostaten, bui-
tensensoren e.d.) voert u als volgt uit:
• Neem de frontmantel van het toestel af (zie hfdst. 4.8)
en klap de elektronicabox (1) naar voren (zie afb. 5.12).
• Maak het achterste deksel (2) van de elektronicabox op de
plekken (3) los en klap het deksel omhoog (zie afb. 5.12).
• Voer de aansluitleidingen van de betreffende, aan te
sluiten componenten door de kabeldoorvoeren (4)
links aan de onderkant van het toestel (zie afb. 5.12).
• Voer vervolgens de aansluitleidingen in de elektroni-
cabox en maak de leidingen op maat.
• Verwijder ca. 2 - 3 cm mantel van de aansluitleiding en
strip de isolatie van de aders af.
• Sluit de aders overeenkomstig afb. 5.13 op de betref-
fende stekkerplaatsen van de elektronica aan.
a
Attentie!
Gevaar voor vernieling van de elektronica!
Sluit op de klemmen 7, 8, 9, eBus (+,-) geen
netspanning aan!
h
Aanwijzing!
Voor vloerverwarming is er af fabriek geen aan-
sluitmogelijkheid voor een contactthermostaat
beschikbaar.
h
Aanwijzing!
Controleer of de aders mechanisch stevig wor-
den vastgehouden door de schroefklemmen.
Installatie- en onderhoudshandleiding hrEXCLUSIEF 0020052772_01
4'
3'
- + 7 8 9
L N
RT BUS 24V
230V
4' 3'
- + 7 8 9
L N
RT BUS
24V
230V
• Als er geen kamer-/klokthermostaat is aangesloten,
dan moet u een brug plaatsen tussen klem 3 en 4, in-
dien deze niet aanwezig is. Verwijder de brug, als u
een dienovereenkomstige kamer-/klokthermostaat op
de klemmen 3 en 4 aansluit.
• Bij aansluiting van een weersafhankelijke tempera-
tuurregeling of kamertemperatuurregeling (aansluit-
klemmen voor continuregeling 7, 8, 9) hoeft de brug
tussen klem 3 en 4 niet te worden verwijderd.
• Sluit het achterste deksel van de elektronicabox en
druk erop tot u hoort dat dit vastklikt.
• Klap de elektronicabox omhoog en druk de box met de
beide klemmen rechts en links tegen de zijmantels tot-
dat u de klemmen hoort vastklikken.
• Breng de frontmantel aan (zie hfdst. 4.8).
• Om pompmodus 1 (doorlopende pomp) voor multicir-
cuitregelaars te bereiken, stelt u het diagnosepunt
"d.18" pompmodus van 3 "intermitterend" op 1 "door-
lopend" (zie hfdst. 7.2.2) in.
5.9.3
Aansluiting van een verdelervoeler
Bij de hrEXCLUSIEF moet u de verdelervoeler ofwel vol-
gens bedradingsschema (afb. 5.14) op X41/RF of op de
gekozen thermostaat (zie desbetreffende gebruiksaan-
wijzing) aansluiten. Bovendien moet u de verdelerfunc-
tie op de thermostaat activeren.
5.9.4 Hulprelais (grijze stekker op de printplaat) en
multifunctionele module "2 uit 7"
In de hrEXCLUSIEF is het mogelijk een extra component
via het hulprelais (grijze stekker) aan te sturen. Via het di-
agnosepunt "d.26" in het 2e diagnoseniveau kunt u het in-
gebouwde component selecteren (zie hfdst. 9.1.2). Als u
verdere componenten wilt aansluiten, is dit mogelijk via de
multifunctionele module "2 uit 7" van Vaillant (toebeho-
ren). Voer de montage overeenkomstig de betreffende ge-
bruiksaanwijzing en installatiehandleiding uit. Voor de aan-
sturing van het relais 1 op de multifunctionele module kiest
u in het 2e diagnoseniveau het diagnosepunt "d.27", voor
het relais 2 het diagnosepunt "d.28" (zie hfdst. 9.1.2). Hier
kunt u de volgende componenten selecteren:
1 = circulatiepomp
2 = externe pomp
3 = laadpomp
4 = afzuigkap
5 = externe magneetklep
6 = externe storingsmelding
7 = niet actief
8 = afstandsbediening eBus (niet actief)
9 = legionellapomp (niet actief)
5.9.5 Aansturing van een boilerlaadpomp
In de hrEXCLUSIEF is het mogelijk een op de standplaats
reeds aanwezige boilerlaadpomp direct aan te sturen.
Sluit het betreffende component hiervoor aan op de
stekker X6 (roze) op de printplaat van het toestel.
Installatie 5
