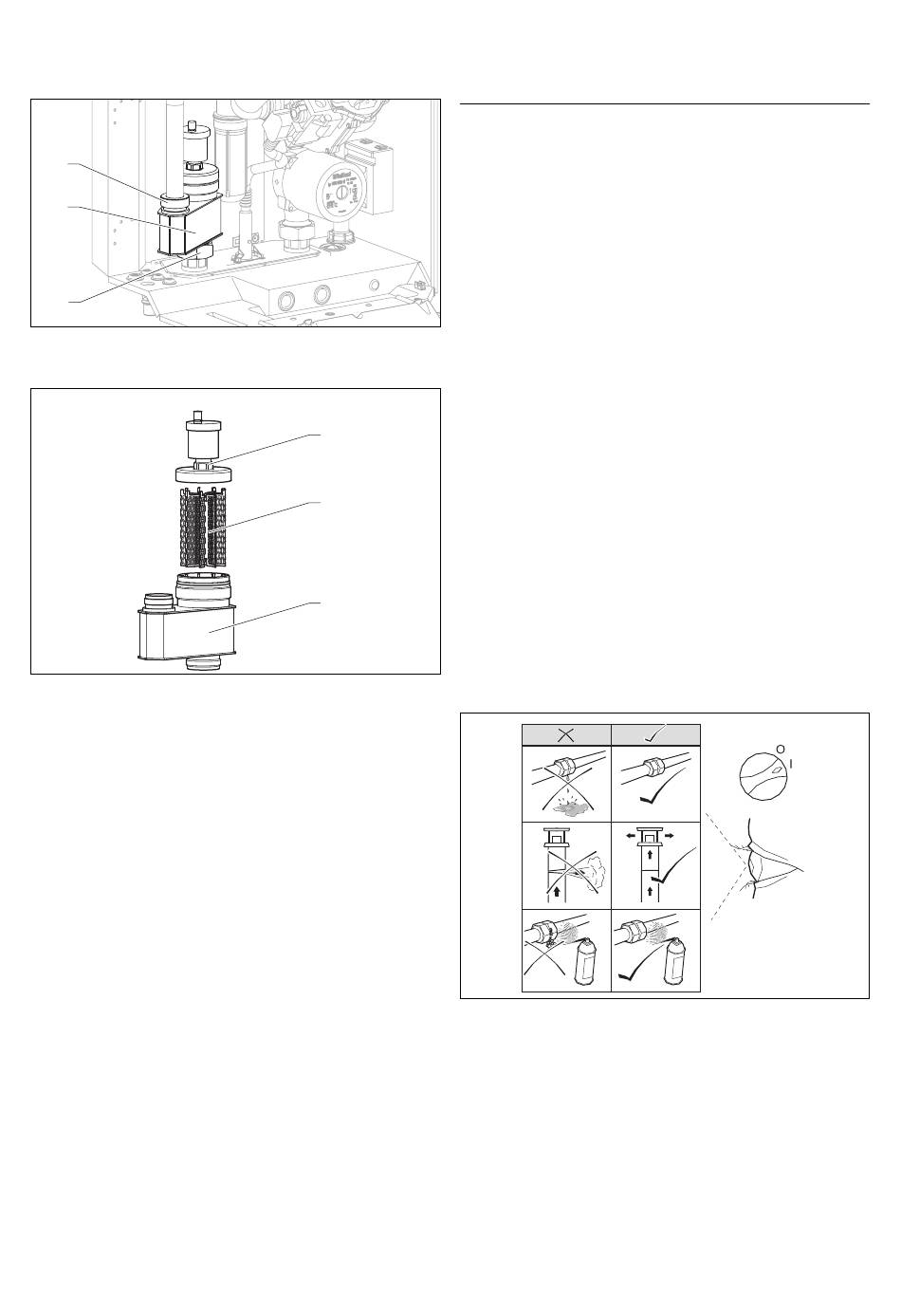

Afb. 8.8 Luchtafscheidingssysteem reinigen
Afb. 8.9 Filter reinigen
8.7.1
Filter reinigen
U kunt de filter (5) in de luchtafscheider (2) reinigen of
vervangen, zonder dat u hiervoor de luchtafscheider
hoeft te demonteren.
• Schroef het messingdeksel (4) van de stalen behuizing
(6) af.
• Trek de filter (5) naar boven toe eruit.
U kunt de filter met heet water reinigen of vervangen
door een nieuwe filter.
• Plaats de filter in de luchtafscheider.
• Schroef het messingdeksel op de luchtafscheider.
8.7.2 Luchtafscheider reinigen
Bij sterke vervuiling in de opvangbak (binnenin de behuizing
naast de filter) kunt u de complete luchtafscheider (2) de-
monteren, met heet water reinigen en weer terugplaatsen.
• Draai eerst de 1,5"-moer (3) van de onderste uitloop los.
• Draai nu de behuizing om de as van de bovenste aan-
sluiting.
• Draai dan pas de kartelmoer (1) van de bovenste in-
loop los.
• Schuif nu de behuizing omlaag en trek de complete
luchtafscheider naar voren toe eruit.
• Demonteer de filter zoals beschreven in 8.8.1.
Nu kunt u de luchtafscheider en filter met heet water reinigen.
Installatie- en onderhoudshandleiding hrEXCLUSIEF 0020052772_01
a
• Ga voor hernieuwde montage in omgekeerde volgorde
te werk.
8.8
• Meet de voordruk van het expansievat bij drukloos
toestel bij de teststomp van het vat.
• Vul het expansievat bij een druk van minder dan
0,75 bar overeenkomstig de statische hoogte van de
CV-installatie met lucht bij.
• Komt bij de teststomp van het expansievat water naar
buiten, dan moet u het vat vervangen.
4
8.9
Voor de controle van de aansluitdruk gaat u te werk
zoals beschreven in hfdst. 6.3.2.
5
8.10
Voor de controle van het CO
zoals beschreven in hfdst. 6.3.3.
6
8.11
Voer na afsluiting van de onderhoudswerkzaamheden
de volgende controles uit.
• Stel het toestel volgens de bijbehorende gebruiksaan-
wijzing in werking.
Afb. 8.10 Lekkagecontrole
• Controleer of het toestel gas of water lekt.
• Controleer of de verbrandingsluchttoevoer/rookgasaf-
voer niet lekt of los zit.
• Controleer ontsteking en gelijkmatig vlambeeld van de
brander.
• Controleer de werking van de CV-functie (zie fdst. 6.4.1)
en de warmwaterbereiding (zie fdst. 6.4.2).
• Noteer de uitgevoerde inspectie- en onderhoudswerk-
zaamheden op het daarvoor bedoelde formulier van
het inspectie- resp. onderhoudscontract.
Inspectie en onderhoud 8
Attentie!
Alle O-ringen moeten worden vervangen door
nieuwe! Anders kunnen er lekkages ontstaan.
Voordruk van het externe expansievat con-
troleren
Aansluitdruk controleren (dynamische gas-
voordruk)
CO
-gehalte controleren
2
-gehalte gaat u te werk
2
Proefdraaien
33
