10 Onderdelen vervangen
a
Attentie!
Plaats gasblok en ventilator zoals deze tevoren
waren gemonteerd. Gebruik een nieuwe afdich-
ting!
• Schroef de ventilator aan het gasblok vast. Gebruik de
nieuwe afdichtingen.
• Monteer de complete eenheid gasblok/ventilator weer
in omgekeerde volgorde.
• Controleer na beëindiging van de werkzaamheden op
lekkages en goede werking (zie hfdst. 8.11).
5

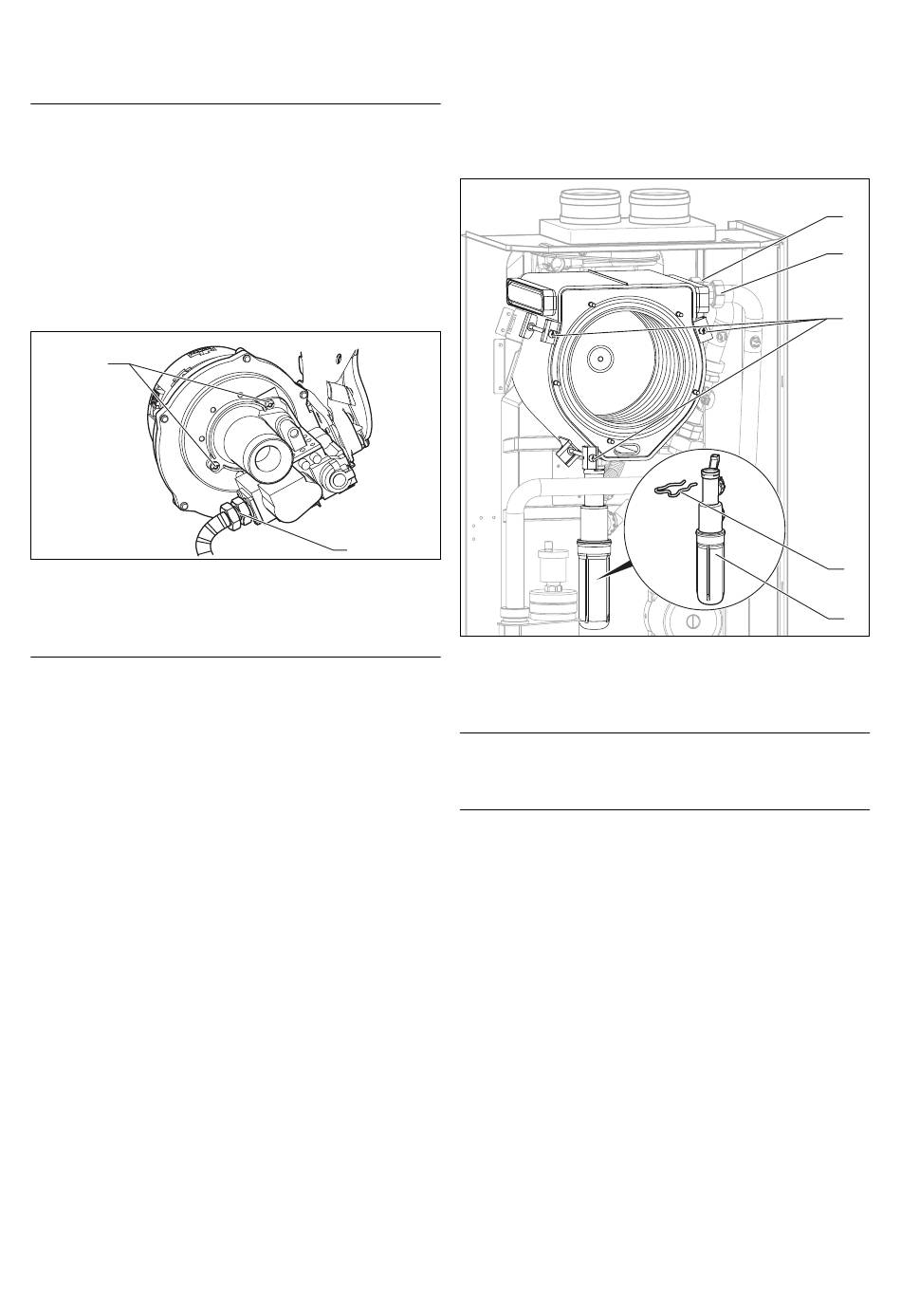

Afb. 10.3 Schroefverbinding gasblok/ventilator
10.4
Integrale condensatiewarmtewisselaar
vervangen
Gevaar!
d
Neem voor de vervanging van het onderdeel de
veiligheidsaanwijzingen in hfdst. 10.1 in acht.
• Verbreek de verbinding van het toestel met het elektrici-
teitsnet zoals beschreven onder 10.1 en sluit de gaskraan.
• Sluit de onderhoudskranen in de CV-aanvoer- en re-
tourleiding en maak het toestel leeg.
• Demonteer de compacte thermomodule zoals be-
schreven onder 8.4.1.
• Trek de klem (4) op de condenswatersifon (5) eruit.
• Draai de schroefverbindingen op de condenswatersi-
fon los en trek deze van de integrale condensatie-
warmtewisselaar af.
• Maak de aanvoeraansluiting (2) en de retouraansluiting
(1) op de integrale condensatiewarmtewisselaar los.
• Maak de witte kunststof moer tussen sifon en integra-
le condensatiewarmtewisselaar los.
• Draai de drie schroeven (3) op de integrale condensa-
tiewarmtewisselaar los en neem deze uit het toestel.
• Maak de beide messing aansluitstukken (op positie 1
en 2) op de oude integrale condensatiewarmtewisse-
laar los en schroef deze op de nieuwe. Gebruik daarbij
nieuwe afdichtingen!
• Monteer de nieuwe integrale condensatiewarmtewis-
selaar in omgekeerde volgorde en vervang de afdich-
tingen.
• Vul en ontlucht het toestel en indien nodig het sy-
steem na het monteren van de nieuwe integrale con-
densatiewarmtewisselaar.
40
• Controleer na beëindiging van de werkzaamheden of
er gas- of waterlekkages zijn en voer een functiecon-
trole uit (zie hfdst. 8.11).
6
Afb. 10.4 Integrale condensatiewarmtewisselaar vervangen
10.5
Elektronica en display vervangen
d
Gevaar!
Neem voor de vervanging van het onderdeel de
veiligheidsaanwijzingen in hfdst. 10.1 in acht.
e
Gevaar!
Levensgevaar door elektrische schok!
Verbreek de verbinding van het toestel met het
elektriciteitsnet door de stekker uit de wand-
contactdoos te trekken of het toestel via een
scheidingsinrichting met een contactopening
van ten minste 3 mm (b.v. zekeringen of con-
tactverbrekers) spanningsvrij te maken! Pas
daarna mag u met de installatie beginnen.
• Neem goed nota van de montage- en installatiehandlei-
dingen die bij de reserveonderdelen zijn meegeleverd.
Vervanging van display of elektronica
Als u slechts één van de beide componenten vervangt,
gebeurt de aanpassing van de parameters automatisch.
Het nieuwe component neemt bij het inschakelen van
het toestel de vooraf ingestelde parameters over van
het component dat niet is vervangen.
