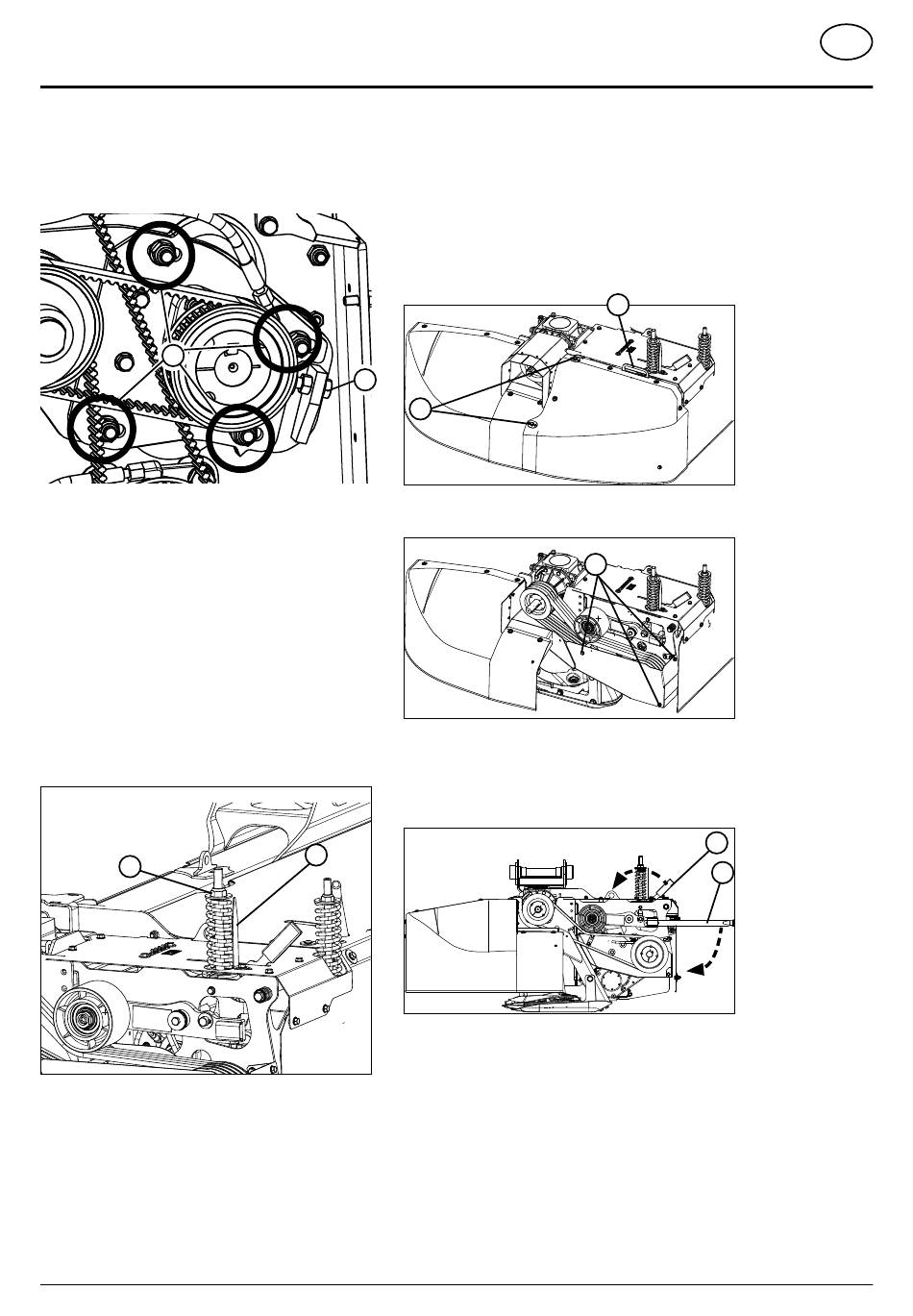

Riemspanning bij de korte riem controleren:
• Basisinstelling: Beide pijlparen (8, 9) staan tegenover
elkaar.
10
Riemspanning bij de korte riem wijzigen:
• Schroeven (10) losmaken
• Via schroef (11) instellen
• Schroeven (10) bij de montage op 85 Nm vastdraaien.
Aandrijfriem: binnen (F)
Riemspanning controleren:
• Basisinstelling: De veer is even hoog als de wijzer (12).
Riemspanning wijzigen:
• Via moer (13) instellen
126-16-105
13
1600-D_WALSKNEUZER_3850
Riem vervangen:
Als de aandrijfriemen zijn beschadigd of versleten, dienen
deze te worden vervangen.
Let op: Altijd de complete riemenset vervangen!
• Zijwaartse bescherming verwijderen: 2x schroef (14)
losdraaien
Zijwaartse bescherming met de greep (15) naar boven
toe wegtrekken
126-16-106
11
14
• Binnenafdekking verwijderen 3x schroef (16)
126-16-107
• Hefboom (17) naar voren drukken om de
vergrendeling te activeren
• Messleutel (18) naar onderen drukken totdat de
hefboom vastklikt
12
126-16-108
• Riem vervangen
Hermontage: Stappen in logisch omgekeerde volgorde
uitvoeren.
- 73 -
WALSKNEUZER
15
16
17
18
NL
