4.3
Монтаж датчика комнатной температуры
Датчик комнатной температуры TR2 RF/CR5 RF устанавливается в
центральной части здания. Этот датчик контролирует и отслеживает
достижение заданной температуры.
3
1
2

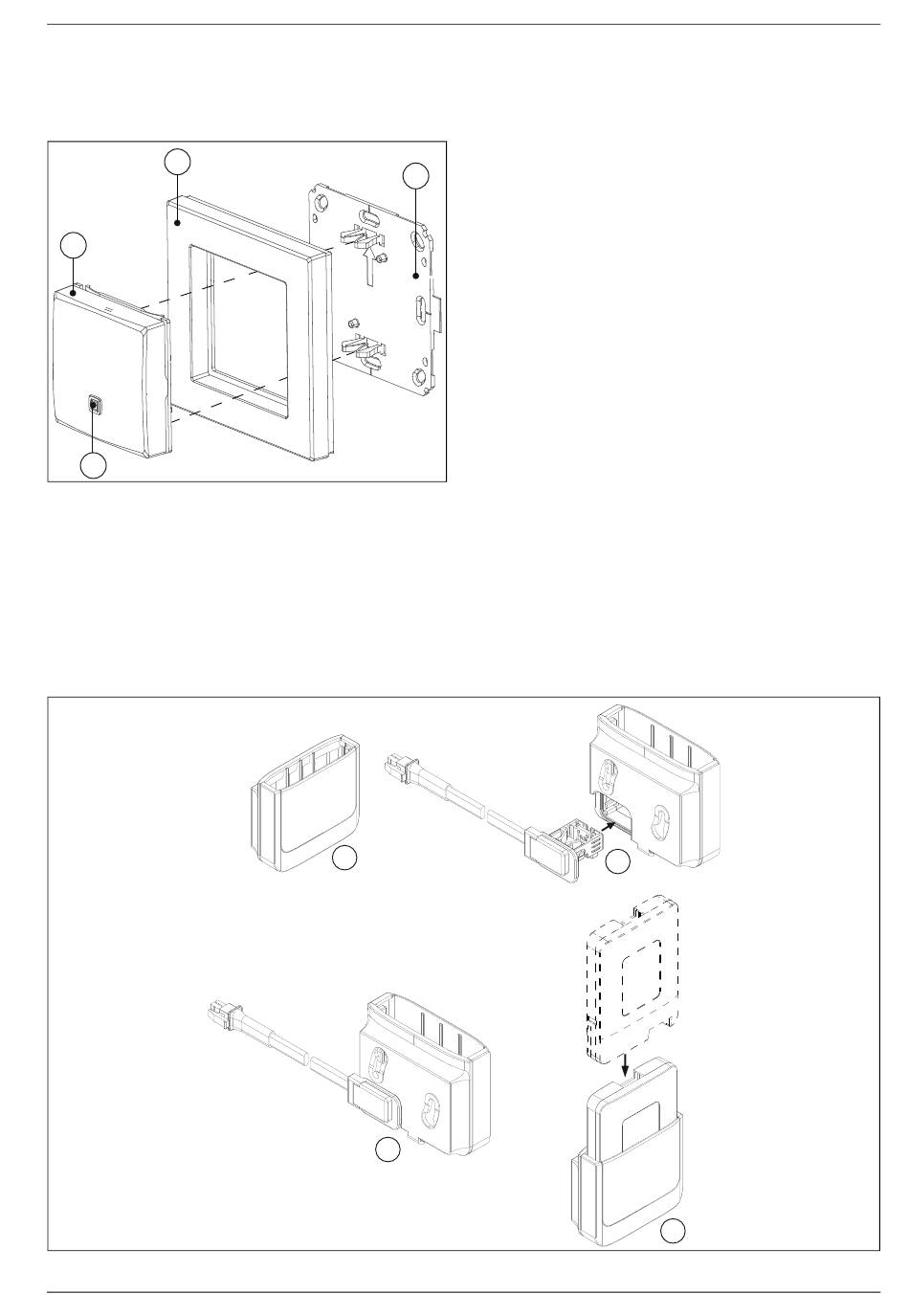

Рис. 29 Датчик комнатной температуры с рамкой и монтажной пластиной
[1]
Датчик температуры
[2]
Системная кнопка
[3]
Рамка
[4]
Монтажная пластина
4.4
Подключение
4.4.1
Подключение кабеля к MX 200 с держателем
Подключите кабель к держателю, прежде чем устанавливать в него
передатчик MX 200.
Рис. 30 Подключение кабеля к MX 200 с держателем
TR2 RF/CR5 RF – 6721822583 (2020/06)
4
0010024216
▶ Используйте монтажную пластину (4) для установки датчика на
стену.
▶ Не помещайте датчик в продуваемом месте или возле источника
тепла.
1
3
0010024254
2
4
Монтаж
23
