Paigaldamine
4.4.2
Kaabli ühendamine soojuspumbaga
Ühenda saatja (MX 200) kaabel ühenduskaabliga soojupumba
tagaküljel.

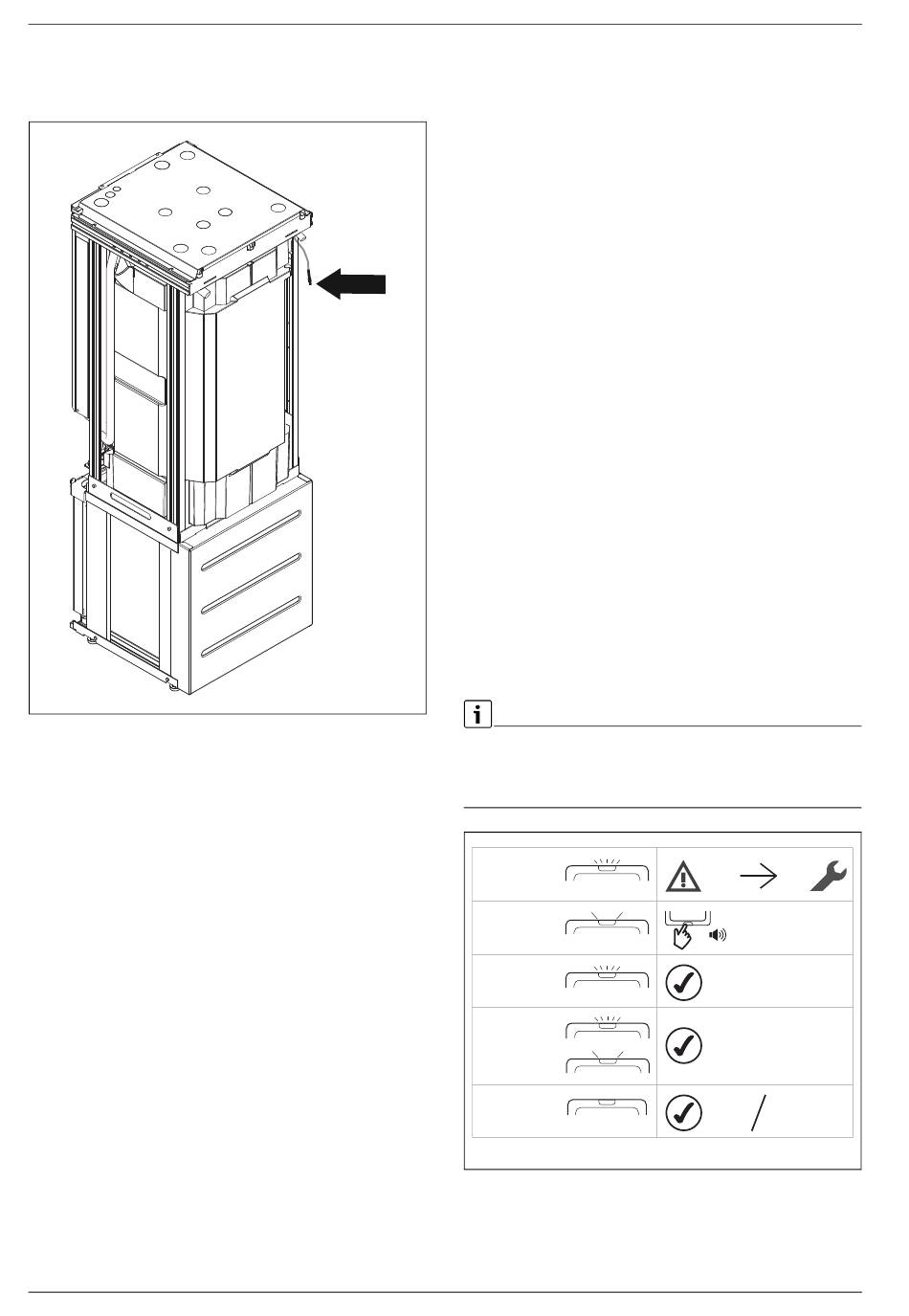

Joon. 7 Kaabli ühendamine MX 200-st soojuspumbani
4.4.3
Soojuspumba ühendamine/sidumine ruumianduriga
Saatja MX 200 ühendamine/sidumine ruumitemperatuurianduriga TR2
RF/CR5 RF:
Ühendage saatja MX 200 soojuspumbaga.
1. Ühendage saatja MX 200 soojuspumba ühenduskaabliga.
Ühendage/siduge saatja MX 200 soojuspumbaga.
1. Veenduge, et MX 200 näitaks ühendamisrežiimi (LED tuli vilgub
kollaselt). Kui MX 200 ei vilgu kollaselt, vajutage juhtpaneelil nuppu
LED; peaks kõlama signaal ja kollane tuli peaks hakkama vilkuma.
2. LED tuli saatjal MX 200 põleb roheliselt ja hakkab kollaselt vilkuma.
Kollane vilkuv tuli näitab vastuvõtja ühendamise/sidumise töörežiimi.
3. Raadiosaatja tähis põleb soojuspumba näidikul.
Käivitage ja ühendage ruumitemperatuuriandur TR2 RF/CR5 RF
1. Käivitage ruumitemperatuuriandur, eemaldades patareipesa kaanelt
teibi või sisestades ruumitemperatuuriandurisse patareid, vajutades
ja hoides süsteemi nuppu ruumitemperatuuril TR2 RF/CR5 RF.
2. Ühendamise/sidumise protsess on nüüd aktiveeritud. Kui ühendus
on loodud, muutub LED-lamp roheliseks. Kui ühendust ei ole, vilgub
tuli LED oranžilt.
3. Kui ühendamine/sidumine ebaõnnestub, proovige uuesti, hoides
ruumitemperatuurianduril nuppu vajutatult, kuni see vilgub kollaselt.
4. Veenduge, et vastuvõtuseade MX200 oleks sidumisrežiimis (vilkuv
kollane).
5. Vajutage ja hoidke nuppu uuesti all, kuni ruumitemperatuuriandur
TR2 RF/CR5 RF on roheline.
6
Ühendus seadme MX 200 ja ruumitemperatuurianduri TR2 RF/CR5
RF vahel on loodud.
1. Kui ühendus on loodud, muutub lamp LED seadmel MX 200
2. Ruumitemperatuurianduri TR2 RF/CR5 RF lamp LED vilgub korra
3. Mõne minuti möödumisel kuvatakse soojuspumba näidikul tekst
4. Veel mõne minuti möödumisel kuvatakse soojuspumba näidikul
Kui ühendamine/sidumine ebaõnnestub
1. Proovige mõlemad seadmed lähtestada.
2. Kui ruumitempeatuurianduri TR2 RF/CR5 RF juhtpaneeli nupp
3. Vajutage juhtpaneeli nuppu uuesti, kuni see vilgub korra roheliselt.
4. Vajutage ja hoidke juhtpaneeli nuppu uuesti all, kuni see on roheline.
5. Oodake mõni minut, kuni juhtpaneeli nupp LED seadmel MX 200
6. Oodake veel mõni minut, kuni soojuspumba näidikul kuvatakse tekst
0010024428
7. Oodake veel mõni minut, kuni soojuspumba näidikul kuvatakse hetke
Võib minna kuni 3 minutit, kuni soojuspumba näidikul näidatakse
ruumitemperatuuri väärtust, ja kuni 10 minutit, kui kaugus
ruumitemperatuurianduri ja vastuvõtja vahel on liiga suur. MX200 süttib
punaselt ja raadiosaatja tähis vilgub soojuspumba näidikul.
LED red
LED yellow
LED yellow
LED green
LED off
Joon. 8 LED-i info saatjalt MX 200 soojuspumbaga ühendamisel/
LED-i selgitused (MX 200):
roheliseks, 60 sekundi möödumisel lamp LED kustub.
roheliselt ja seejärel kustub.
"Hetke väärtus".
hetke temperatuuri.
– Lähtestage ruumitemperatuuriandur TR2 RF/CR5 RF,
eemaldades patareid.
– MX200 lähtestatakse, kui vajutada ja hoida all juhtpaneeli nuppu
LED 5 sekundit.
– Sisestage patareid ruumitemperatuuriandurisse TR2 RF/CR5 RF
uuesti, vajutades ja hoides all süsteemi juhtpaneeli nuppu
ruumitemperatuurianduril TR2 RF/CR5 RF.
hakkab kollaselt vilkuma, vabastage see.
Juhtpaneeli nupp vilgub 3 korda kollaselt, see võib kesta ligikaudu
20 sekundit.
kustub.
"Hetke väärtus".
temperatuur.
sidumisel
TR2 RF/CR5 RF – 6721822583 (2020/06)
OFF
0010024584
