4.
Bevestig een standlicht aan de motorkap op elke
locatie. Richt de oranje lens naar de buitenkant,
als volgt:
A.
Druk een lampbeugel op de bouten van de
lichten; zie
Figuur
Belangrijk:
zo op de lichten gemonteerd zijn dat de
hoek van de beugel ervoor zorgt dat de
lichten recht vooruit wijzen na montage,
met de oranje kap aan de buitenkant van
de machine.
Opmerking:
oranje kap naar buiten.

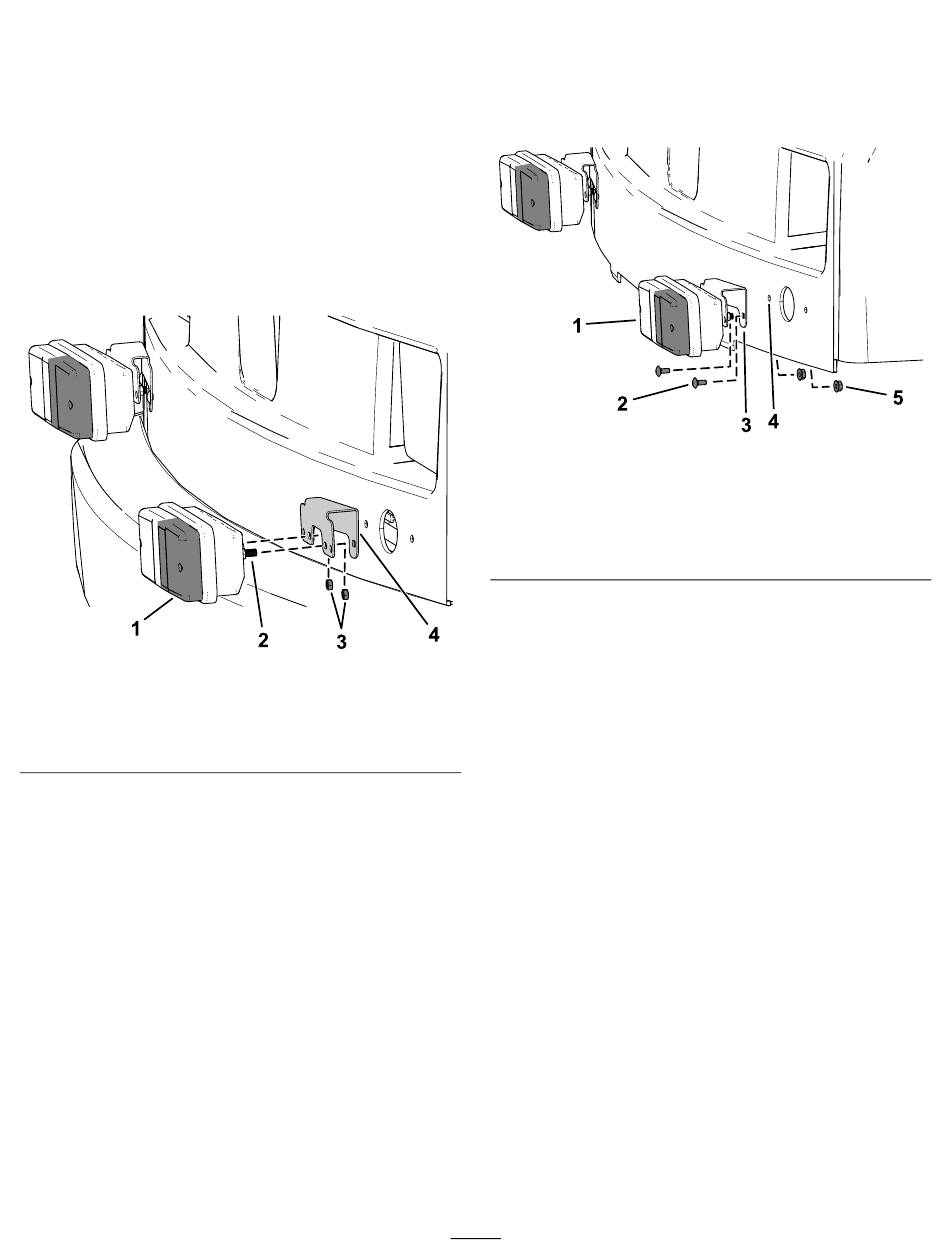

Figuur 4
1. Standlicht (oranje kap
naar buiten)
2. Bouten
B.
Bevestig de beugel met de moeren die u
verwijderd hebt in stap
C.
Leid de bedrading van de lichten door de
openingen van 3,5 tot 3,8 cm die u in de
motorkap geboord hebt
4.
Zorg ervoor dat de beugels
Plaats de lichten met de
3. Moer
4. Lampbeugel
3 (Figuur
4).
(Figuur
4).
D.
Lijn de openingen in de beugel en lichten
uit met de openingen van 6 mm die u in de
motorkap geboord hebt
E.
Bevestig de beugels en lichten aan de
motorkap met de slotbout (nr. 10 x ½") en
flensborgmoeren (nr. 10); zie
1. Standlicht (oranje kap
naar buiten)
2. Slotbout (nr. 10 x 1½")
3. Lampbeugel
g281790
4
(Figuur
5).
Figuur
Figuur 5
4. Opening — 6 mm
5. Flensborgmoeren (nr. 10)
5.
g281788
