Toro Workman HD Installatie-Instructies pagina 6
Wegverlichting- en homologatieset
Verberg thumbnails
Zie ook voor Workman HD:
- Installatie-instructies (13 pagina's) ,
- Installatie-instructies (17 pagina's) ,
- Installatie-instructies (9 pagina's)
Inhoudsopgave
2.
Verwijder aan de achterkant van de standlichten de moeren van de bouten.
Opmerking:
Bewaar de moer voor de montage van de standlichten.
3.
Bevestig een standlicht aan de motorkap op elke locatie. Richt de oranje lens naar de buitenkant, als volgt:
A.
Leid de bedrading van de lichten door de openingen van 3,5 tot 3,8 cm die u in de motorkap geboord
hebt
(Figuur
B.
Monteer de bouten aan beide zijden van de standlichten door de openingen van 6 mm die u in
de motorkap geboord hebt.
Opmerking:
C.
Bevestig de lichten met de eerder verwijderde moeren

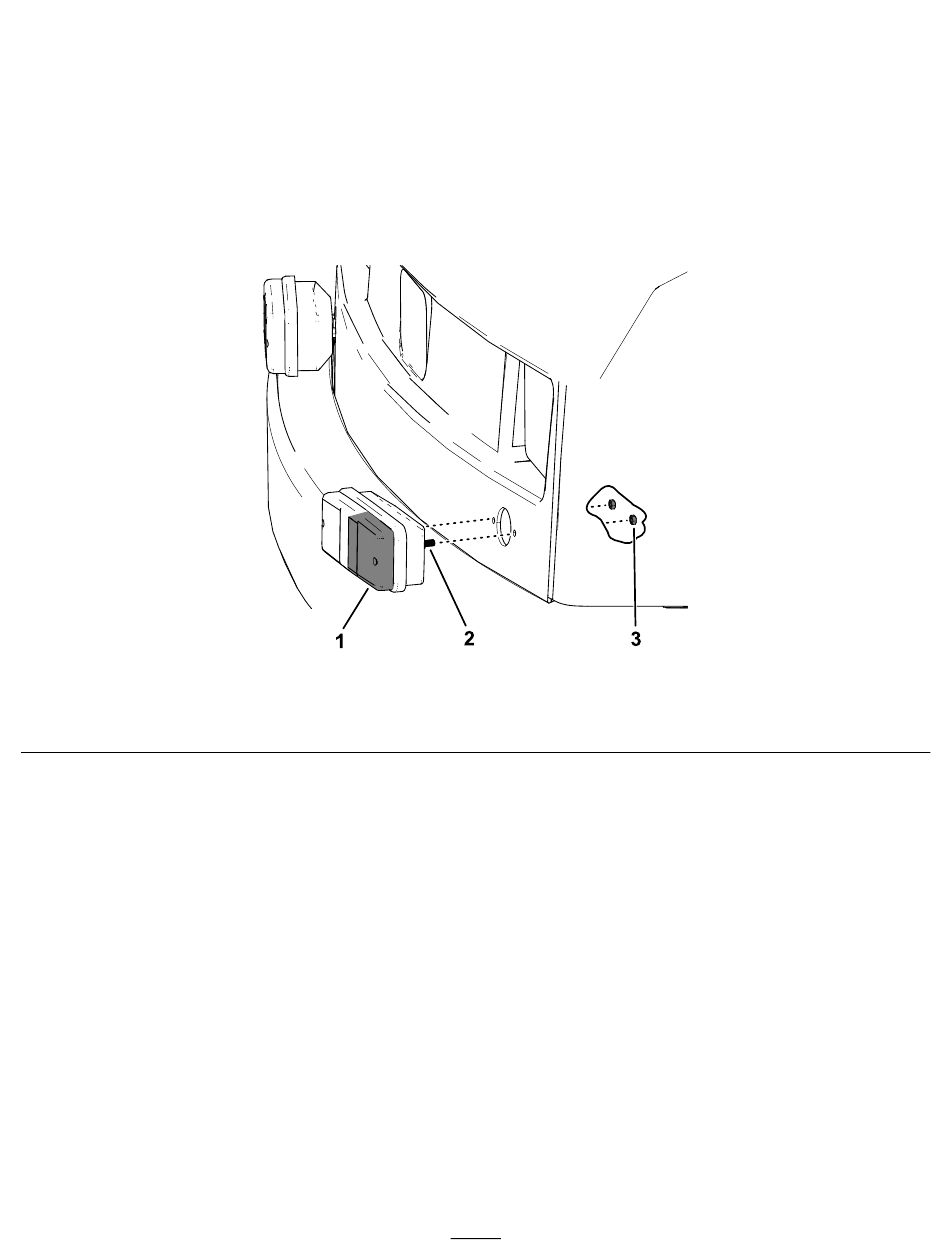

1. Standlicht (oranje kap naar buiten)
2. Bouten
7).
Plaats de lichten met de oranje kap naar buiten.
(Figuur
7).
Figuur 7
3. Moeren
6
g281964
