5
Het knipperlichtrelais
monteren
Benodigde onderdelen voor deze stap:
1
Knipperlichtrelais
Procedure
1.
Verwijder aan de bevestigingsbuis van het
dashboard van de machine (onder de motorkap)
de bout waarmee het linkerrelais bevestigd is
aan de bevestigingsbuis

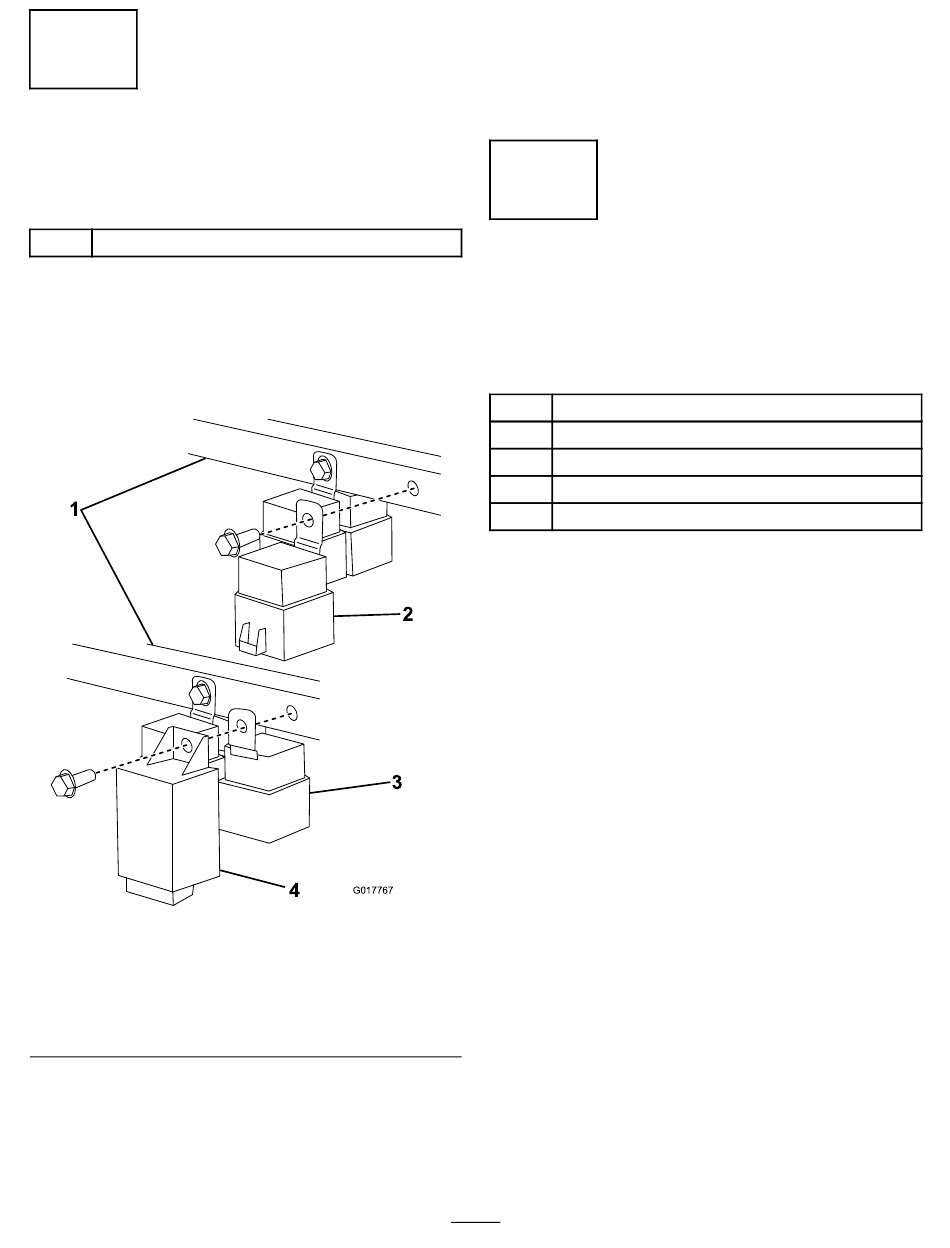

1. Bevestigingsbuis van dashboard
2. Oud relais (standaard)
3. Oud relais (180° gedraaid)
4. Knipperlichtrelais
2.
Draai het relais 180° en lijn het gat in het nieuwe
knipperlichtrelais uit met het gat in het oude
relais
(Figuur
8).
3.
Bevestig het relais en het knipperlicht aan de
bevestigingsbuis van het dashboard; gebruik
(Figuur
8).
Figuur 8
hierbij de bout die u verwijderd hebt in stap
(Figuur
8).
4.
Zoek de connector van de kabelboom voor de
machine met de aanduiding Flasher Flasher en
steek de connector in het knipperlichtrelais.
6
De bevestigingsplaat voor
de kentekenplaat monteren
(alleen set 120-5030)
Benodigde onderdelen voor deze stap:
1
Bevestigingsplaat voor de kentekenplaat
2
Verlichting kentekenplaat
4
Schroef (nr. 10 x 5/8")
4
Borgmoer (nr. 10)
1
Draadboom kentekenplaat
Procedure
1.
Leid de kabelboom van de kentekenplaat langs
de bovenkant van de bevestigingsplaat, met de
2 grote aansluitingen en de zekering aan de
linkerkant
2.
Bevestig de kabelboom aan de beugel van
de kentekenplaat; druk hiervoor de 4 plastic
bevestigingspluggen van de kabelboom in de
overeenkomende gaten in de beugel
3.
Leid de lichtconnectoren van de kabelboom van
de kentekenplaat door de grote gaten aan de
beide kanten van de bevestigingsplaat en sluit
ze aan op de kentekenplaatverlichting
9).
4.
Bevestig de lichten aan de bevestigingsplaat
van de kentekenplaat met 4 schroeven (nr. 10 x
g017767
5/8") en 4 borgmoeren (nr. 10)
5.
Verwijder de 4 bouten (3/8") waarmee de
trekhaak is bevestigd aan het asframe
9).
6.
Lijn de gaten in kentekenplaatbeugel, trekhaak,
en asframe uit, en bevestig met de 4 bouten die
u verwijderd hebt in stap 5.
Opmerking:
over de trekhaak loopt.
7.
Draai de bouten vast met een torsie van 37 tot
45 N·m.
7
(Figuur
9).
(Figuur
Zorg ervoor dat de kabelboom
1
(Figuur
9).
(Figuur
9).
(Figuur
