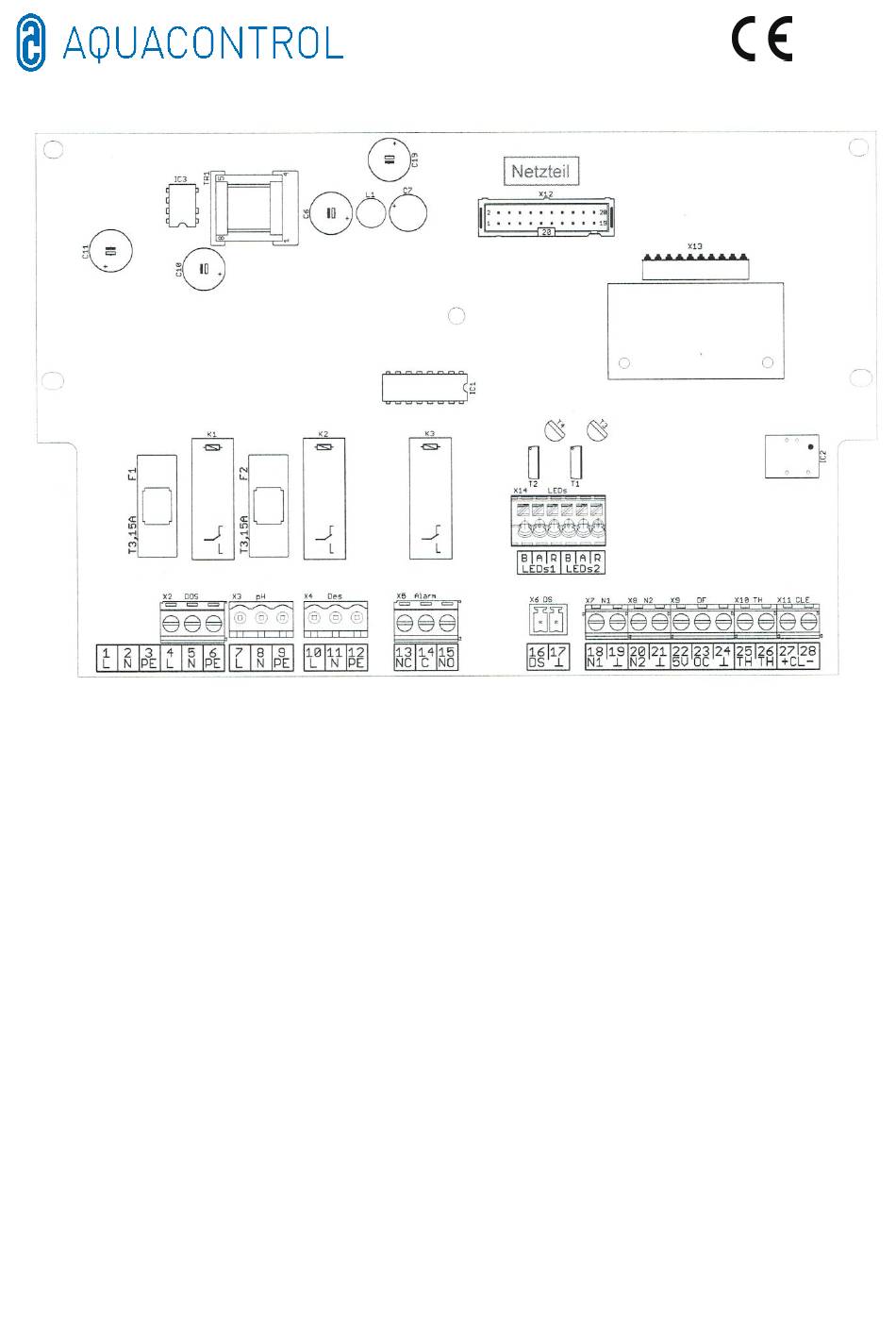

Схема соединений
F1
F2
X2 [4, 5, 6]
X3 [7, 8, 9]
X4 [10, 11, 12]
X5 [13, 14, 15]
X6 [16, 17]
X7 [18, 19]
X8 [20, 21]
X9 [22, 23, 24]
X10 [25, 26]
X11 [27, 28]
X13
X14
Предохранитель насоса pH, 3,15 А, инерционный
Предохранитель насоса дезинфекции, 3,15 А, инерционный
Электропитание для системы управления и дозирующих насосов
Дозирующий насос pH
Дозирующий насос дезинфекции
Беспотенциальный тревожный контакт
Проточный датчик (контроль проточного расхода)
Уровень 1 (pH)
Уровень 2 (дезинфекция)
Расходомер
22 = электропитание +5 В = коричневый
23 = сигнал = зелёный
24 = заземление = белый
Датчик температуры (с отрицательным ТКС 6,8k при 25 °C)
Электрод CLE (4-20 мА) – не актуально для pH / ОВП
27 = +
28 = -
Разъём для дополнительного интерфейсного модуля
(не подходит для старых модулей)
Светодиодная подсветка проточной ячейки (подключайте только
светодиод, входящий в комплект поставки!)
B = катод синий = белый
A = анод (источник питания, ок. 80 мА, макс. ок. 9 В) = коричневый
R = катод красный = зелёный
