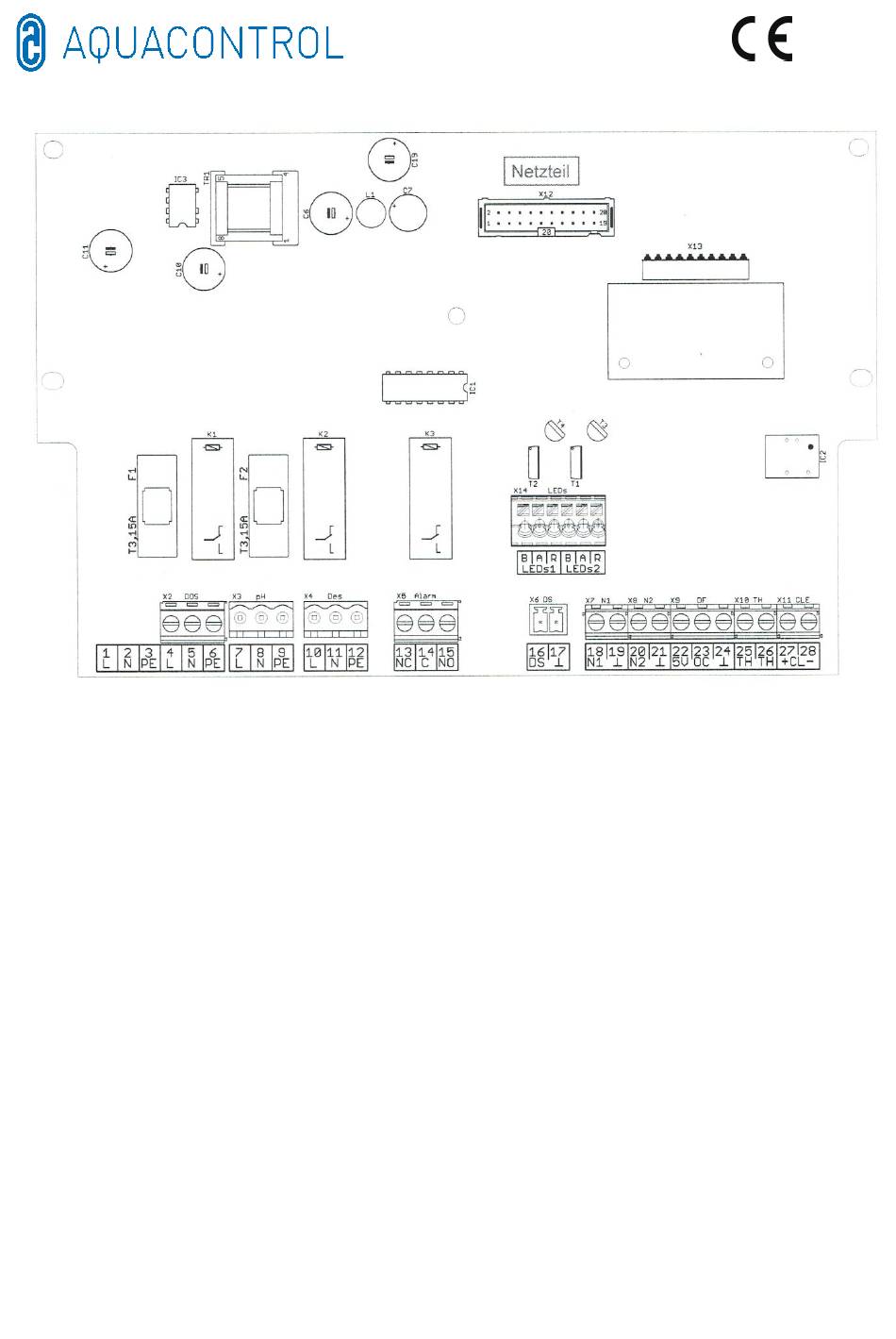

Plan des bornes
F1
F2
X2 [4, 5, 6]
X3 [7, 8, 9]
X4 [10, 11, 12]
X5 [13, 14, 15]
X6 [16, 17]
X7 [18, 19]
X8 [20, 21]
X9 [22, 23, 24]
X10 [25, 26]
X11 [27, 28]
X13
X14
Fusible pompe pH 3,15 A à action retardée
Fusible pompe de désinfection 3,15 A à action retardée
Alimentation secteur pour commande et pompes doseuses
Pompe de dosage pH
Pompe de dosage de désinfection
Contact d'alarme sans potentiel
Capteur de débit (surveillance du débit)
Niveau 1 (pH)
Niveau 2 (désinfection)
Débitmètre
22 = alimentation +5 V = marron
23 = signal = vert
24 = masse = blanc
Capteur de température (NTC 6,8k à 25 °C)
Électrode CLE (4-20 mA) - non pertinent pour pH/Rx
27 = +
28 = -
Emplacement pour module d'interface optionnel
(ne convient pas aux anciens modules)
Éclairage LED de la cellule à circulation (ne raccorder que la LED
fournie !)
B = Cathode bleue = blanc
A = Anode (source de courant, env. 80 mA, max. env. 9 V) = brun
R = Cathode rouge = vert
74
