De rail aan de buis bevestigen
• Zet één spanbandklem in de rail (zie spanbandklem 1 in Fig. 6.25). Let hierbij op de afstelling van de spanbandklem.
• Draai de moer van de spanbandklem 1 lichtjes vast.
• Schroef de rail op de spanbandklem 2 (zie Fig. 6.26).
• Draai de moer van de spanbandklem 2 vast, maar niet zo sterk dat de spanband beschadigd wordt.
moer
spanbandklem 1
Let op de
afstelling!

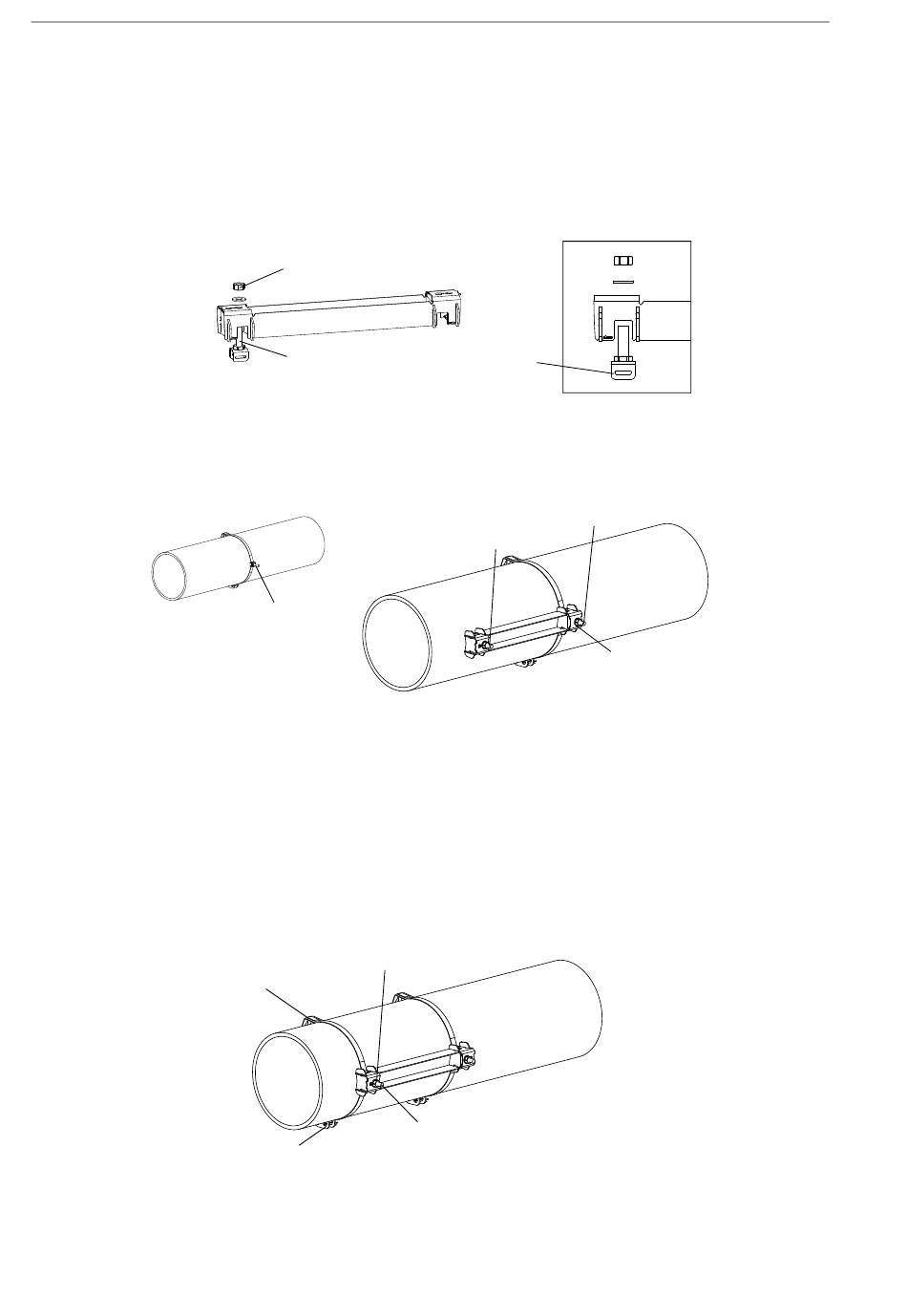

Fig. 6.25: Rail met spanbandklem
spanbandklem 2
spanbandklem 1
spanbandklem 2
moer
Fig. 6.26: Rail eenzijdig aan de buis bevestigd
• Kies de montagehandleiding aan de hand van het meegeleverde spanslot:
Spanklemslot
• Schuif de spanband door de spanbandklem 1 (zie Fig. 6.27).
• Leg de spanband rond de buis en schuif hem door het spanslot (zie Fig. 6.28).
• Trek de spanband vast.
• Draai de schroef van het spanslot vast.
• Draai de moer van de spanbandklem 1 vast, maar niet zo sterk dat de spanband beschadigd wordt (zie Fig. 6.27).
moer
metalen veer
spanbandklem 1
spanslot
Fig. 6.27: Rail op de buis
