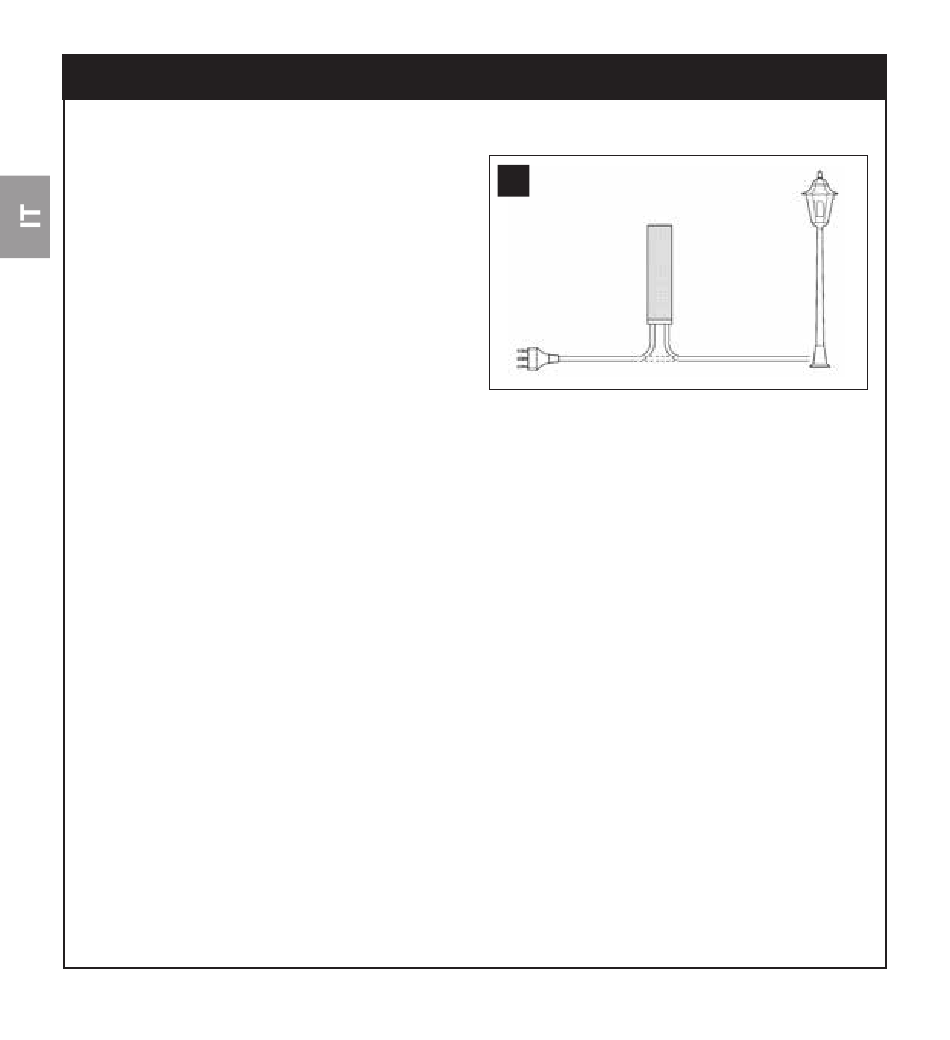

Il ricevitore RC2 si deve collegare
"interrompendo" il normale cavo di
alimentazione dell'apparecchio da
comandare.
ATTENZIONE: Gli impianti elet-
trici devono essere eseguiti da
perso nale esperto e qualificato,
nel ri spetto delle norme di legge.
Il con tenitore di RC2 deve essere
posto in luoghi non accessibili in
quanto i passacavo non proteggono dallo strappo dei cavi ed il
tappo remo vibile costituisce elemento separabile e non garantisce
la protezione contro l'accesso a parti in tensione. Se il ricevitore
RC2 viene po sto in ambienti esterni considerare che i passacavi
garantiscono la tenuta all'acqua solo per cavi rotondi e con diame-
tro tra 6,5 e 8,5 mm.
01. Assicurarsi che non sia presente tensione in nessuna parte dei circuiti
elettrici.
02. Tagliare il cavo di alimentazione dell'apparecchio da co mandare.
03. Aprire il contenitore di RC2 togliendo il "tappo passacavi".
04. Sguainare le due parti del cavo di circa 3 cm e poi i singoli conduttori di
circa 5mm.
05. Passare i due cavi negli appositi fori passacavo del "tappo".
06. Estrarre di qualche centimetro la scheda.
07. Collegare i conduttori ai morsetti rispettando lo schema.
08. Ripiegare i conduttori.
09. Spingere la scheda all'interno del contenitore, verificare che la parte
sguainata del cavo sia tutta all'interno, far scorrere il "tappo" sui cavi fino
alla completa chiusura del contenitore.
10. Il ricevitore RC2 non necessita di fissaggio e può essere posizionato
2 – Italiano
INSTALLAZIONE
— PASSO 3 —
