CONEXIONES ELÉCTRICAS
— PASO 4 —
Alimentación

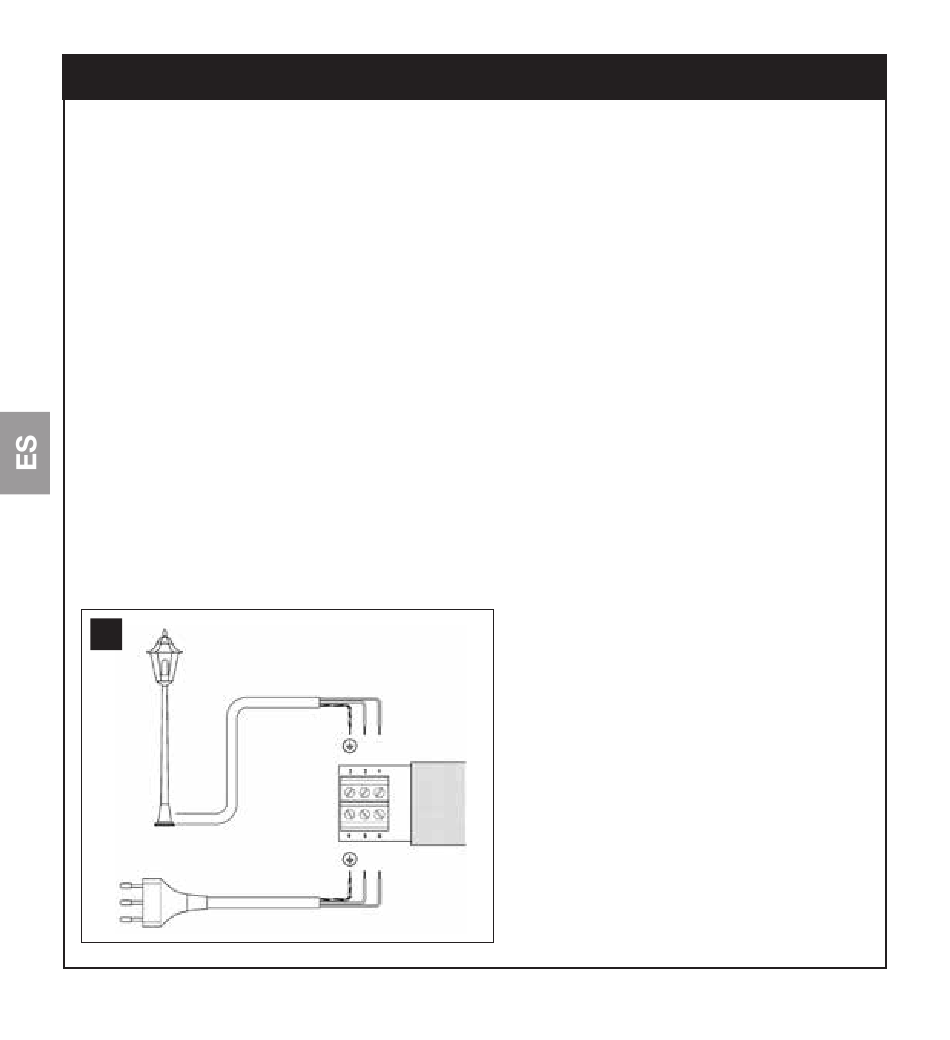

La alimentación principal del receptor (tierra, fase, neutro) debe conectarse
utilizando los bornes 4-5-6 como representado en la figura de al lado "Cone-
xiones eléctricas".
Conexión del equipo a accionar
El equipo a accionar (Máx 500W) debe conectarse entre los bornes 1-2;
mientras el n° 3 es el borne de tierra.
ATENCIÓN
El borne 6 (Neutro) está conectado directamente al borne 1 del equi-
po a accionar que, por tanto, no queda completamente aislado de la
línea eléctrica de alimentación.
Respete escrupulosamente las conexiones previstas, si tuviera alguna duda
NO pruebe inútilmente, sino que consulte las fichas técnicas.
Una conexión incorrecta puede provocar averías graves en el recep-
tor.
8
4 – Español
