ELEKTRISCHE ANSCHLÜSSE
— SCHRITT 4 —
Versorgung

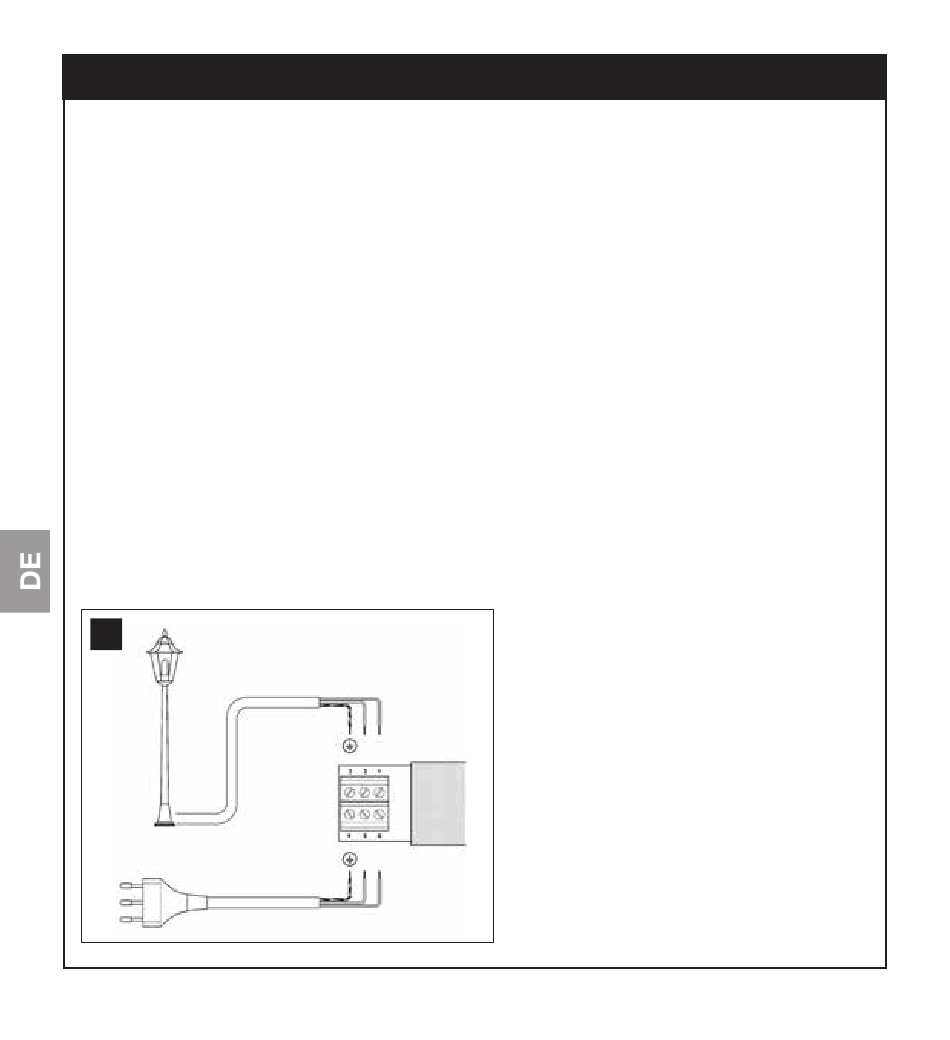

Die Hauptversorgung des Empfängers (Erde, Phase und Nullleiter) muss
unter Verwendung der Klemmen 4-5-6 ausgeführt werden, wie in der seitli-
chen Abbildung "Elektrische Anschlüsse" angegeben.
Anschluss am zu steuernden Gerät
Das zu steuernde Gerät (max. 500W) muss zwischen den Klemmen 1-2
angeschlossen werden; Klemme Nr. 3 ist die Erdklemme.
ACHTUNG
Die Klemme Nr. 6 (Nullleiter) ist direkt an Klemme Nr. 1 des zu steu-
ernden Geräts angeschlossen und daher nicht ganz von der elektri-
schen Versorgungsleitung isoliert.
Die Anschlüsse genau wie 1vorgesehen ausführen; im Zweifelsfall KEINE Ver-
suche machen, sondern die dazu bestimmten technischen Blätter zu Rate
ziehen.
Ein falscher Anschluss kann schwere Defekte am Empfänger verur-
sachen.
8
4 – Deutsch
