De Modul-AIR aansluiten
Nu de Modul-AIR geplaatst is, kan deze worden aangesloten. Je sluit de Modul-AIR op de volgende
manieren aan:
• Op de aan- en afvoer van het ventilatiekanaal.
• Op de aanvoer en retour van het verwarmingssysteem, boiler en GreenComfort module.
• Op de afvoerleiding voor condens.
• Op het elektriciteitsnet.
• Op de kamerthermostaat.
• Op de RF-besturing.
5.4.1
Aansluitschema's
De aansluitingen van de Modul-AIR op het ventilatiekanaal, de cv-ketel en de afvoerleiding zijn in
figuren 22 en 23 weergegeven.
B
A
C

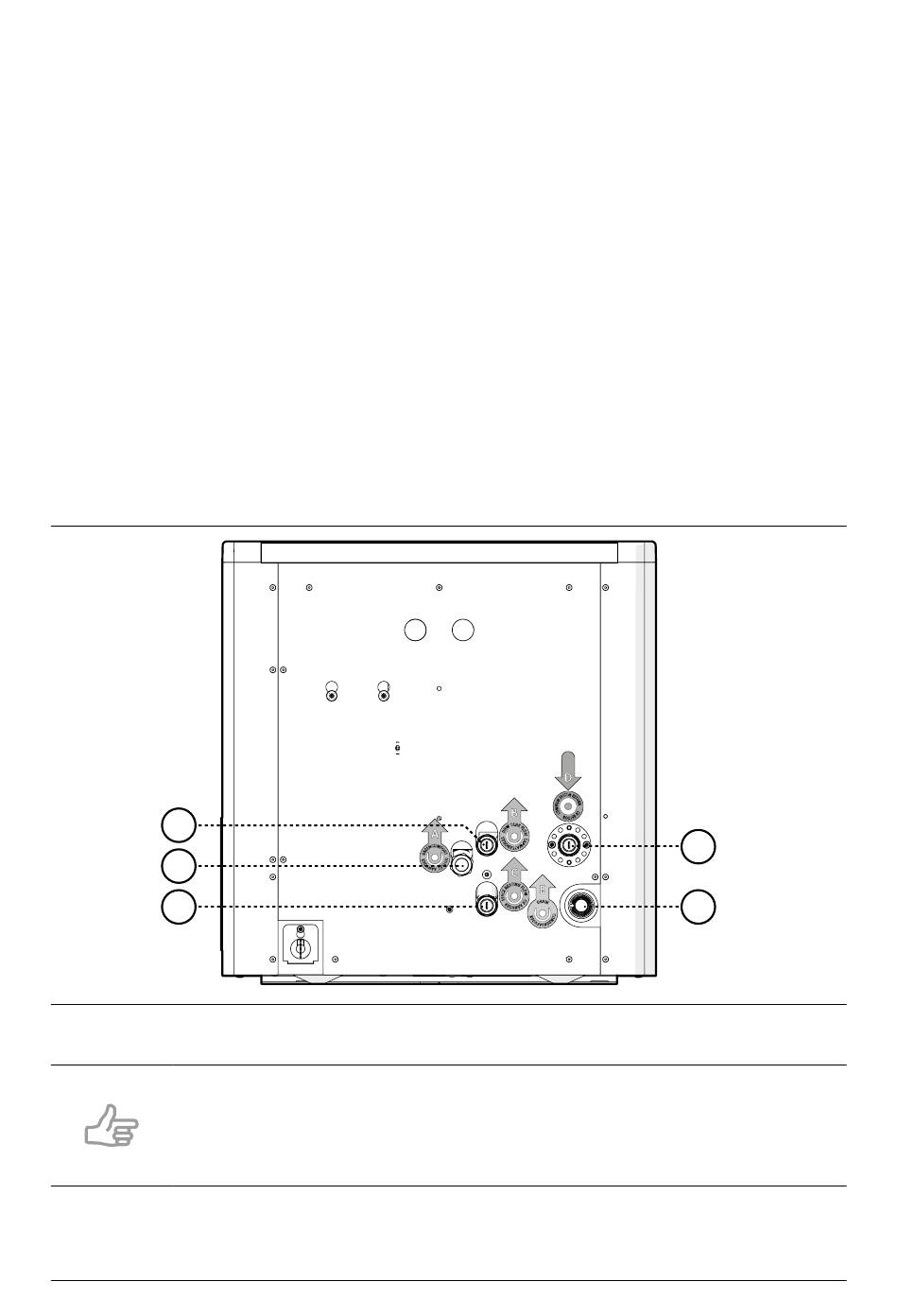

Figuur 22
De aansluitingen op de onderkant van de Modul-AIR
Tip
Er zijn twee mogelijke aansluitingen op het ventilatiekanaal voor ingaande lucht. De
optionele aansluiting bevindt zich aan de zijkant van het product en is standaard
afgedekt met een dop.
Inventum Technologies installatie- en inbedrijfstellingshandleiding Modul-AIR
