Gebruik bij afstanden van >20 m een afgeschermde kabel.
−
De afscherming kan onder de clip van de opsteek PCB geklemd worden.
System BUS ComfortZone
A
B
GND
Indien er meer zones zijn dan aansluitingen óf wanneer de zones verdeeld zijn over meerdere
verdiepingen kunnen 2 ComfortZone regelingen via de Systeem bus gekoppeld worden. Let op dat
de regelbalk waar de woonkamer op gekoppeld wordt als Master geprogrammeerd is en deze ook
de warmtepomp aanstuurt.

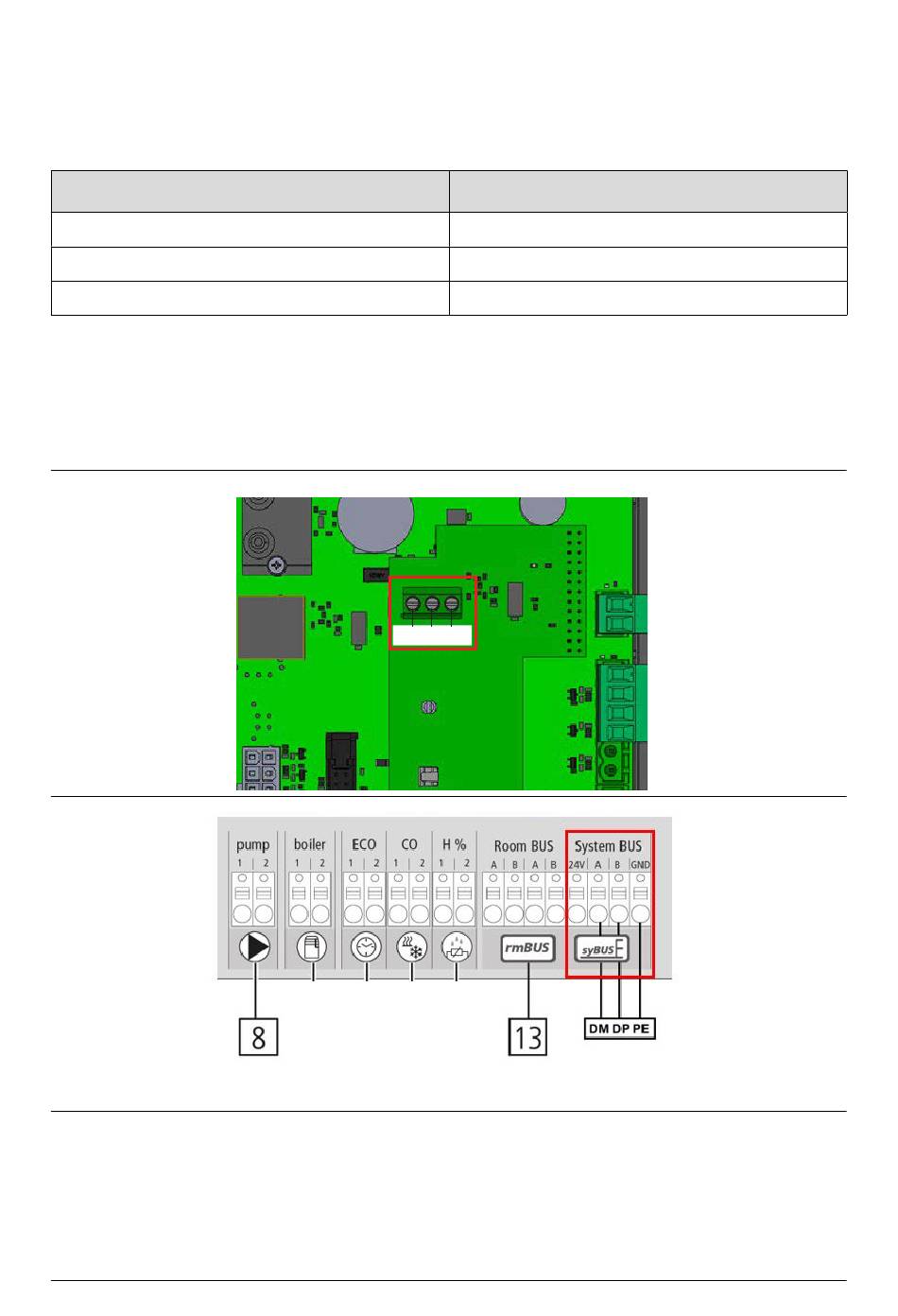

Figuur 34
Aansluiting ComfortZone zoneregeling pompcontact
Inventum Technologies installatie- en inbedrijfstellingshandleiding Modul-AIR
Opsteek-PCB Modul-AIR
DM
DP
PE
DP DM PE
41
