d) Réglage Dualrate / exponentiel « D/R »
La fonction Dualrate :
La fonction Dualrate permet de réduire les braquages des
servos pour les fonctions de roulis, de tangage et arrière en
actionnant l'interrupteur à bascule « Dual Rate » (voir figure 1,
n° 20). Le cas échéant, cela permet de neutraliser rapidement
et simplement le comportement agressif d'un modèle réduit en
cas de braquage maximal. Le maniement des modèles réduits
dont le braquage du servo est légèrement réduit est nettement
plus facile, notamment pour les débutants.
Lors du premier vol d'un nouveau modèle réduit dont vous
ne connaissez pas encore le comportement exact aux com-
mandes et pour lequel vous ne disposez pas d'instructions de
réglage du fabricant, il est recommandé de pouvoir réduire les
braquages en vol.
La fonction exponentielle :
Contrairement à la fonction Dualrate, les braquages maximaux
des servos ne sont pas réduits avec la fonction exponentielle.
La fonction exponentielle réagit seulement dans la plage cen-
trale de la courbe de commande. Dans la pratique, cela signifie
que la réaction au levier de commande n'est alors plus linéaire,
mais qu'elle forme une courbe.
Pour définir la fonction Dualrate / exponentielle, procédez
de la manière suivante :
• Ouvrez le menu de configuration des fonctions.
• À l'aide des touches « UP » et « DOWN », sélectionnez la
rubrique du menu « D/R ».
• Activez la rubrique du menu en appuyant sur la touche
« SELECT ».

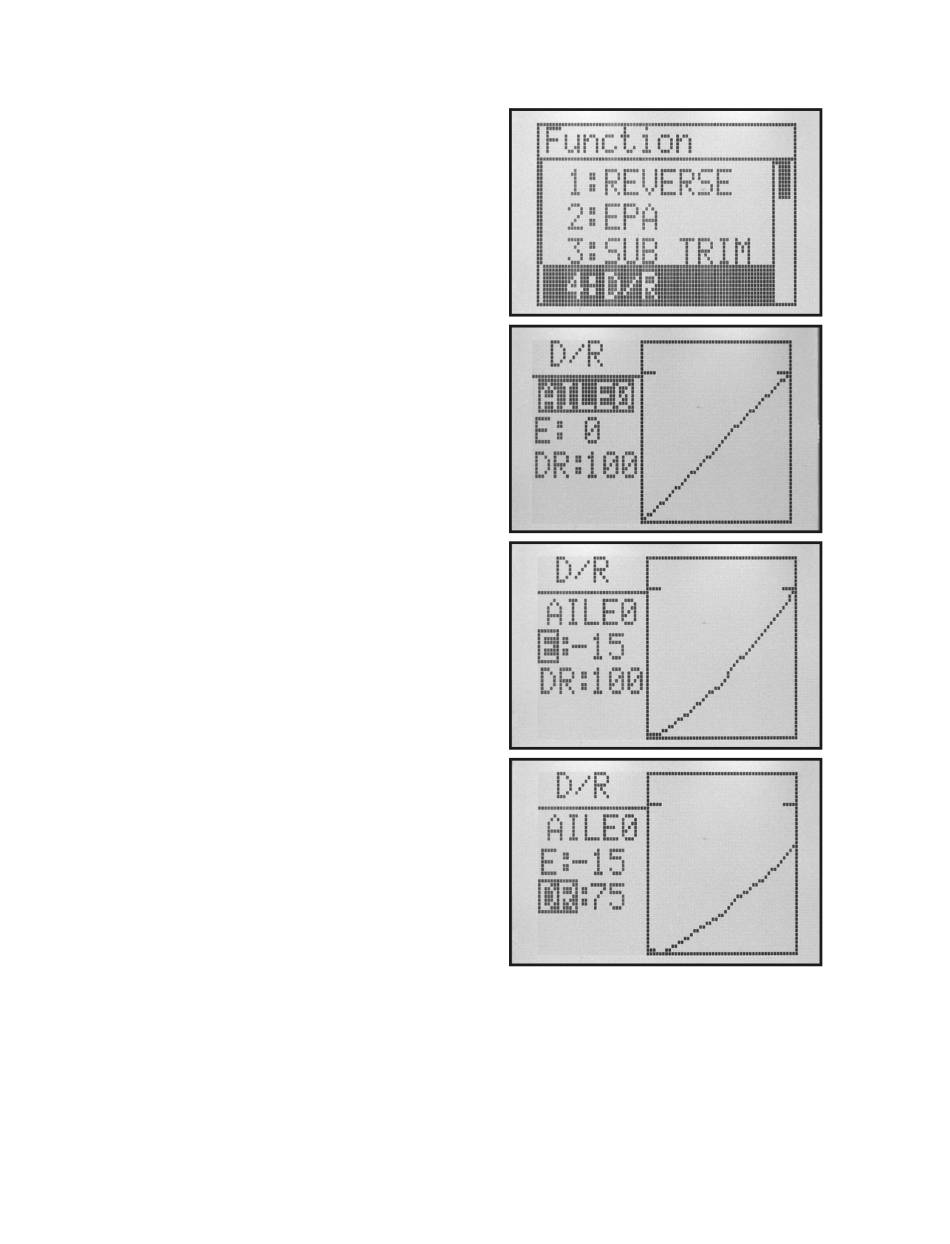

En fonction de la position de l'interrupteur à bascule « Dual
Rate », l'indicateur pour la fonction de roulis « AILE0 » ou
« AILE1 » avec les valeurs exponentielles et Dualrate actu-
ellement définies s'affiche sur l'écran. Le graphique ci-contre
contient la courbe caractéristique de commande.
• Déplacez l'interrupteur à bascule « Dual Rate » vers l'avant
afin que l'indicateur « AILE0 » pour les valeurs de braquage
maximales s'affiche.
• Appuyez sur la touche « SELECT », afin que le curseur saute
vers le bas sur la valeur exponentielle « E ».
• Une pression sur la touche « INC (+) » ou « DEC (-) » vous permet de définir la valeur exponentielle souhaitée pour
le servo du roulis. Avec une valeur de réglage positive, le servo réagit plus fortement aux alentours de la position
médiane du levier de commande et, avec une valeur de réglage négative, moins fortement.
• Le réglage est automatiquement mémorisé.
All manuals and user guides at all-guides.com
Figure 35
159
