Huolto / Onderhoud / Manutenzione / Service
21.
34
Se
22.
46
45
Irrota
Verwijderen
Rimuovere
Demontera
Jakoavain tasaisilla kohdilla
Steeksleutel op vlakke zijden
Utilizzare una chiave sulle parti
piatte
Nyckeln på de plana ytorna
39
35
47
TI1155

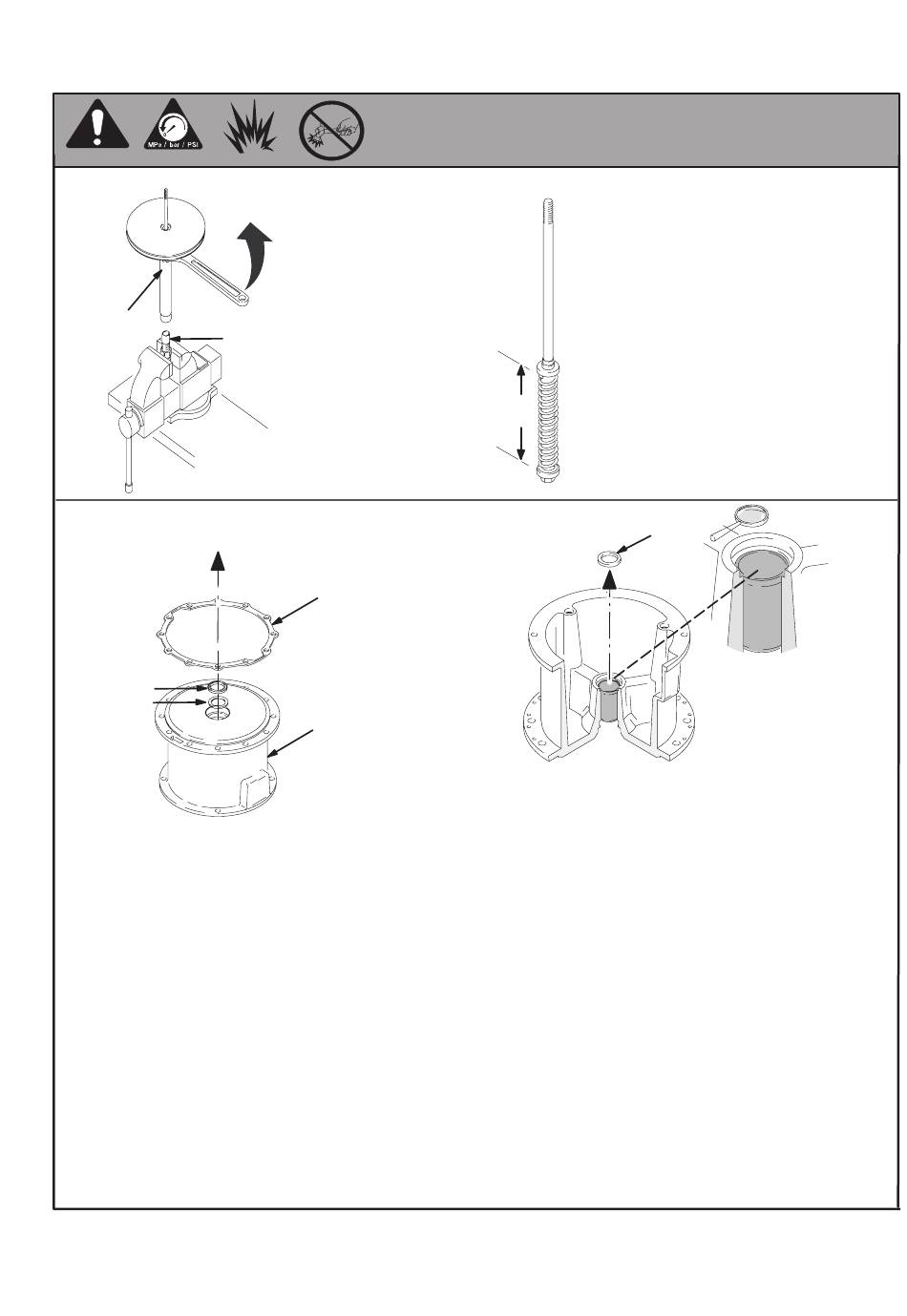

PURKAMINEN / DEMONTAGE
SMONTAGGIO / DEMONTERING
116,9 mm
23.
Käännä jalusta ympäri. Poista pyyhin (44)
Tarkista laakerin sijainti. Poista tai vaihda jalusta Gracon
osanroon 245115, jos laakeri on vaurioitunut.
Draai het voetstuk ondersteboven. Verwijder de
nokdichting (44)
Kijk het lager op zijn plaats na. Verwijder het voetstuk
of vervang het. Gebruik daarvoor Graco-onderdeelnr.
245115 als het lager is beschadigd.
Estrarre la base. Rimuovere la guarnizione del
pulitore (44)
Ispezionare la guarnizione in posizione. Rimuovere
o sostituire la base con il codice Graco 245115 se la
guarnizione è danneggiata.
Vänd bottenplattan. Ta bort skraptätningen (44)
Kontrollera lagret där det sitter. Ta bort eller ersätt botten-
plattan med Graco artikelnr. 245115 om lagret är skadat.
Välyksen pitää olla TÄSMÄLLEEN
116,9 mm. ÄLÄ YRITÄ SÄÄTÄÄ.
Vaihda tanko.
De speling moet EXACT 116,9 mm zijn.
NIET PROBEREN OM DEZE AF TE
STELLEN. Vervang de tuimelaar.
Lo spazio deve essere ESATTAMENTE
di 116,9 mm. NON TENTARE DI REGO-
LARE. Sostituire la biella.
Spelet måste vara EXAKT 116,9 mm.
FÖRSÖK INTE JUSTERA. Byt ut
stången.
44
TI1156
309348
