CS
OZNAČENÍ VÝSTRAH
Výstražné upozornění na nebezpečí hrozící stroji
nebo jeho uživateli.
Upozornění na ohrožení elektrickým proudem.
PŘED JAKÝMKOLI ZÁSAHEM VYPOJTE PŘÍSTROJ Z
NAPÁJENÍ ELEKTRICKÝM PROUDEM !
1. POUŽITÍ
Sanicom® je čerpací stanice určená k odvodu odpadních vod z
dřezů, praček, myček nádobí, sprchy nebo vany, pro soukromé nebo
komerční použití (restaurace, kadeřnictví, jídelna, ...).
Stanice poskytuje vysokou míru spolehlivosti a dlouhé životnosti v
případě správné instalace a používání.
2. POPIS
2.1 PRINCIP FUNKCE
Sanicom® 1 je vybaven jedním čerpadlem. Nádrž Sanicom® 1 je vy-
bavena 2 ponornými trubkami: jedna ovládá chod motoru a druhá
výstražný systém.
Sanicom® 2 obsahuje dvě nezávislá čerpadla. Obě čerpadla pracují
střídavě. V případě nadměrného přítoku vody pracují obě čerpadla
současně (nebo v případě, že jedno čerpadlo je v poruše, druhé
převezme jeho funkci).
Nádrž je vybavena třemi tlakovými sondami, z nichž dvě ovládají
spuštění motorů (zdvojené spínání), a třetí ovládá systém alarmu.
2.2 TECHNICKÉ ÚDAJE
Typ
Max. čerpací výška
Napětí
Frekvence
Max. příkon
Max. proud
El. třída
El. krytí
Max. teplota povolena 5 min/hodinu 90 °C
Čistá hmotnost
3. INSTALACE
Instalace Sanicom® musí odpovídat normě ČSN EN 12056-4 a být
provedena kvalifikovaným instalačním pracovníkem.
3.1 ZÁKLADNÍ POŽADAVKY
• Prostor pro instalaci Sanicom® musí být dostatečně veliký (alespoň
60 cm kolem stanice) z důvodu dobrého přístupu ke stanici. Prostor
musí být dobře osvětlen, odvětrán a zabezpečen proti zaplavení a
mrazu.
• Na přívodní i odpadní potrubí musí být instalovány uzavíratelné
ventily či šoupata (nejsou součástí dodávky).
• Ochrana proti zpětnému vzdutí: odpadní tlakové potrubí musí být
vedeno tak, aby byla vytvořena ochrana proti zpětnému vzdutí.
POZNÁMKA : KROMĚ SPECIFICKÝCH MÍSTNÍCH PODMÍNEK
VŽDY HLADINA ZPĚTNÉHO VZDUTÍ ODPOVÍDÁ ÚROVNI ULICE.
• Čerpací stanice musí být vždy větrána tak, aby se v nádrži neus-
tále udržoval atmosférický tlak. Větrání musí být zcela průchozí a
vzduch musí proudit v obou směrech (bez membránového ventilu).
Nepřipojujte se k mechanickému větrání
3.2 ELEKTRICKÉ PŘIPOJENÍ
Připojení na elektrický rozvod smí být provedeno až po
ukončení vlastní instalace přístroje.
4. UVEDENÍ DO PROVOZU
Jakmile jsou hotova veškerá připojení potrubí a elektřiny, zkon-trolu-
jte potrubní připojení s ohledem na těsnost tak, že pos-tupně aktivu-
jete jednotlivá připojení pomocí příslušných zařizo-vacích předmětů.
Zkontrolujte, zda čerpadlo pracuje správně.
Sanicom® 1
Sanicom® 2
P 95
R 90
8 m
10 m
220-240 V
220-240 V
50-60 Hz
50-60 Hz
750 W
3 000 W
3,3 A
13 A
I
I
IP X4
IP X4
90°C
10 kg
26 kg
34
5. POUŽITÍ
Sanicom® e konstruován pro přečerpání odpadních vod z umyvadla,
pračky, myčky, sprchy, vany, dřezu.
Sanicom® je inertní vůči horké vodě..
V žádném případě nesmí být do zařízení vpravovány žádné koncen-
trované chemikálie (kyseliny, rozpouštědla, žíraviny, zásady, oxidační
prostředky, redukční prostředky atd.). Pouze odčerpání zředěných
chemikálií následované důkladným pro-plachem čistou vodou je
výjimečně přípustné.
Při přerušení dodávky el. proudu musí být uzavřeny veš-keré
přívody vody, které jsou připojeny do Sanicom®.
V případě vypouštění mastných odpadů je nutné použít lapač tuků.

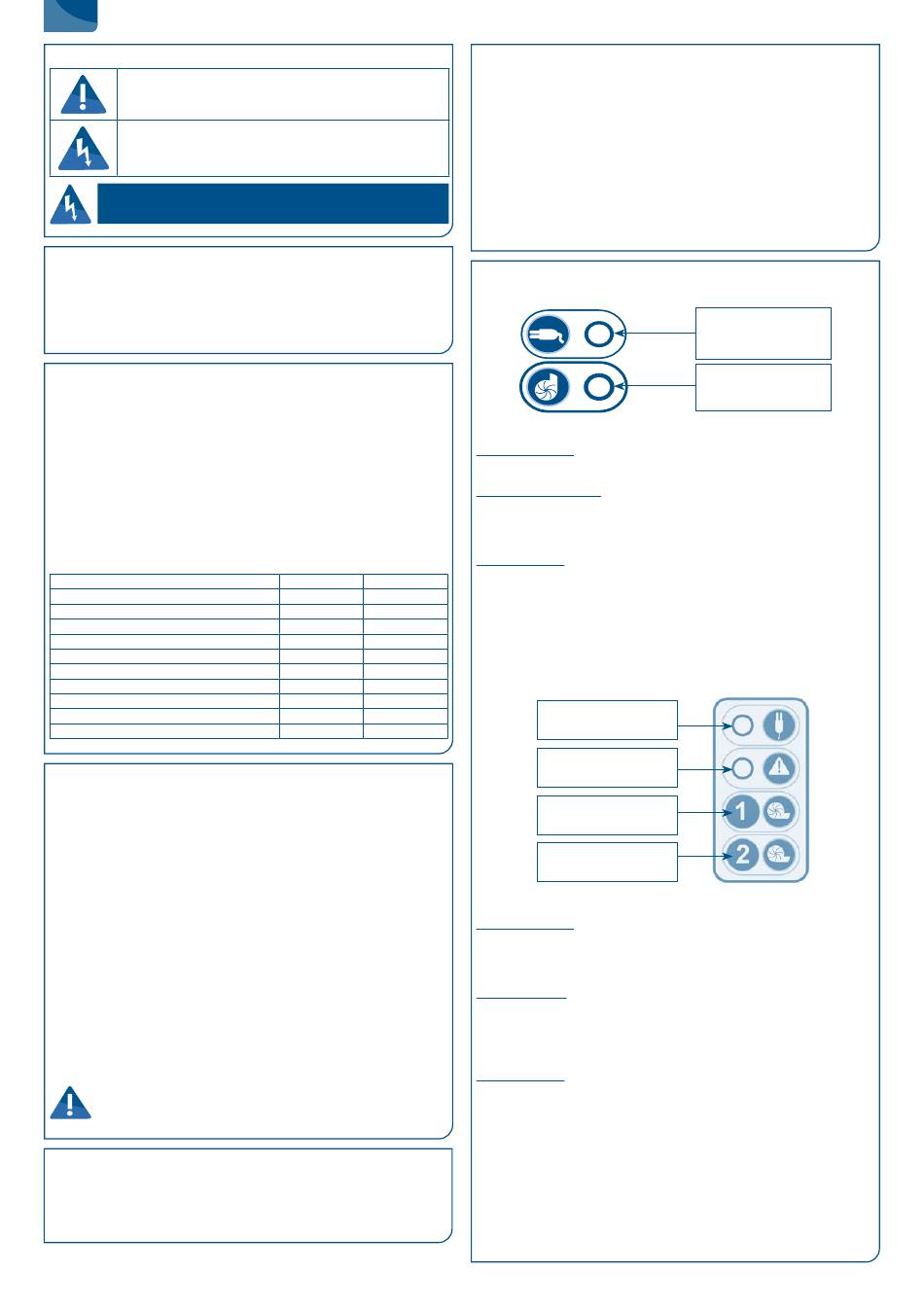

6. OVLÁDACÍ PANEL STANICE
6.1 SANICOM® 1 : OVLÁDACÍ PANEL
1/ Hlavní alarmy
Alarm napájení :
Pokud LED dioda nesvítí, není zařízení napájeno el. proudem.
Alarm hladiny vody :
Pokud je hladina vody v zařízení abnormálně vysoká, rozsvítí se
červená LED dioda alarmu. Červeně blikající LED dioda indikuje pro-
blém s detekcí běžné hladiny vody (dlouhá tlaková sonda).
Časový alarm :
Pokud motor běží bez přerušení déle než jednu minutu, rozsvítí se
červená LED dioda.
2/ Resetování alarmu
Tlačítko na ovládacím panelu vám umožní vypnout červenou LED
diodu (začne svítit zeleně) pouze v případě vyřešení problému, který
aktivoval alarm.
6.2 SANICOM® 2 : EXTERNÍ OVLÁDACÍ PANEL
Žlutá LED dioda:
napájení
Červená LED dioda:
alarm
Ruční spuštění
Motor 1
Ruční spuštění
Motor 2
1/ Hlavní alarmy
Alarm napájení :
V případě výpadku napájení (nebo při odpojení zařízení od napájení):
spustí se zvuková signalizace + rozsvítí se červená LED dioda + žlutá
LED dioda napájení bliká.
Alarm hladiny :
Pokud je hladina vody v zařízení abnormálně vysoká: spustí se zvu-
ková signalizace + červená LED dioda se rozsvítí + aktivují se oba
motory. Červeně blikající LED dioda indikuje problém s detekcí běžné
hladiny vody (dlouhá tlaková sonda).
Časový alarm :
Pokud jeden z motorů běží déle než 1 minutu: spustí se zvuková si-
gnalizace + rozsvítí se červená LED dioda + aktivuje se druhý motor.
2/ Reset hlavního alarmu
Zmizí-li problém, který spustil některý z výše uvedených alarmů,
výstražný signál se vypne, ale červená LED dioda alarmu zůstane
svítit až do dalšího normálního cyklu.
Sirénu lze ve všech případech zastavit stisknutím tlačítka na
ovládacím panelu, červená LED dioda však zhasne pouze v případě,
že byl vyřešen problém, který alarm aktivoval. Externí alarm rovněž
zůstane aktivní až do vyřešení problému. To brání ponechání sys-
tému v problémovém stavu.
LED dioda :
Zelená : Zapnuto
Červená : Alarm
TLAČÍTKO :
Ruční spuštění motoru
Reset alarmu
