ВНИМАНИЕ
Трябва да се внимава с Ръководството за инсталиране и
експлоатация и с кашона с арматура, намиращи се върху
изделието.

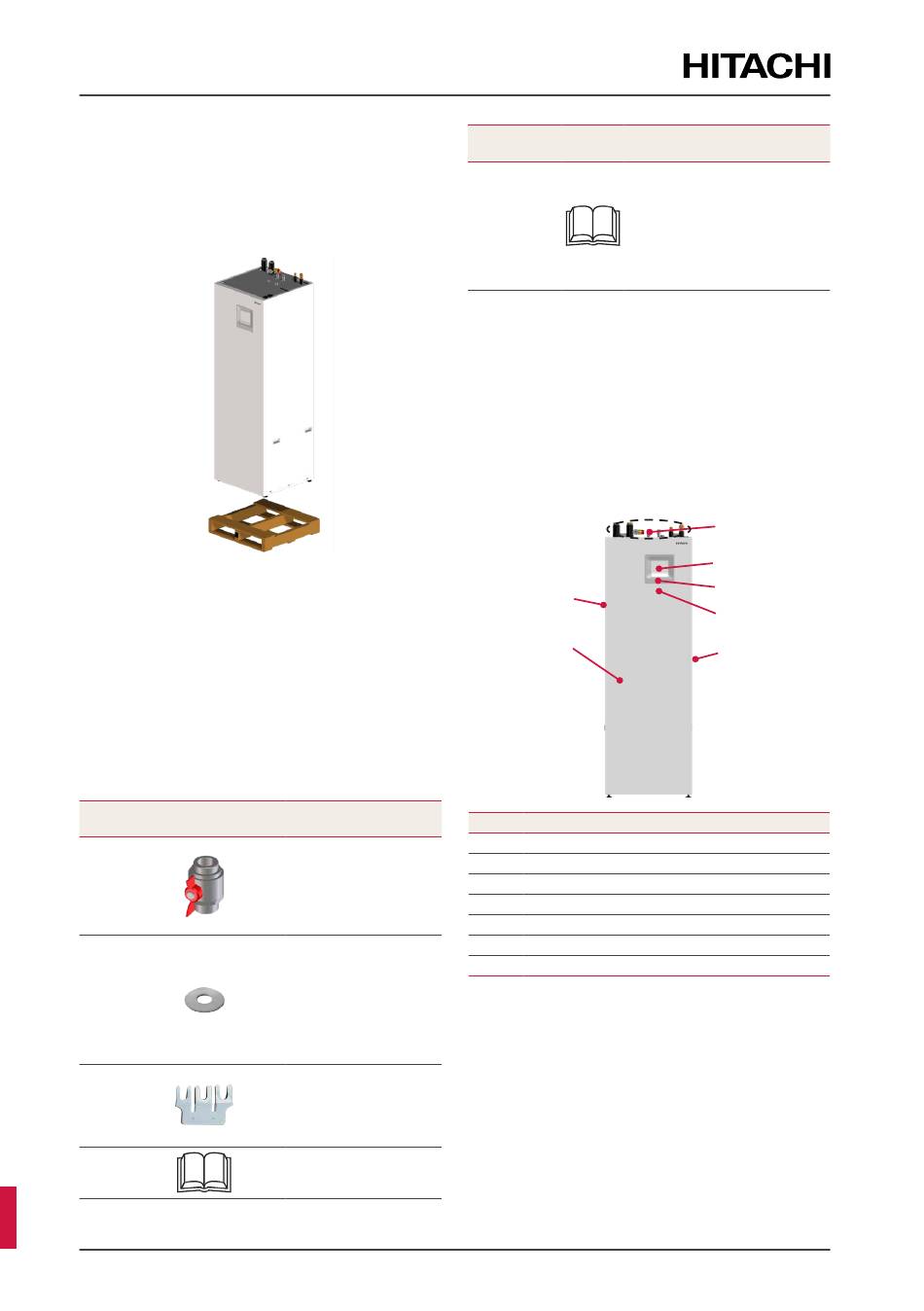

4. Вътрешното тяло се извежда от дървената основа
и се поставя внимателно върху пода, възможно
най-близо до крайното му местоположение.
!
ВНИМАНИЕ
• За вдигането са необходими четирима работници поради
голямото тегло на изделието.
• Трябва особено да се внимава с монтажната стойка, след
като изделието стъпи на пода. С изделието трябва да се
борави внимателно, тъй като при по-грубо боравене може
да се повреди кракът.
• Всеки монтажен крак може да се регулира до 30 mm, но
всички крака трябва да се държат в позицията, в която
са доставени от завода до монтирането на изделието на
окончателното му - място.
6.2.1 Компоненти за вътрешното тяло,
окомплектовани в завода
Изобра-
Арматура
жение
Вентил за
аварийно
прекъсване
1"
Уплътнителен
пръстен
Мост за
свързване на
захранването
Ръководство
с указания
BG
PMML0668 rev.0 - 09/2024 - 1000017438
Кол-во
Цел
За улесняване на
монтажната работа по
съединенията на входа
2
и изхода на водата за
затопляне. За по-добро
обслужване.
Два уплътнителни
пръстена за всяко
съединение на вход/
изход на затопляне на
6
пространството и още
два за всяко съедине-
ние на вход/изход за
горещата вода.
За улесняване на
монтажната работа по
захранващия терминал
1
в случай на съедине-
ния ~230 V.
Основни указания за
монтажа на устрой-
1
ството.
Изобра-
Арматура
Кол-во
жение
Ръководство
с указания

ЗАБЕЛЕЖКА
• Предишните арматури се доставят във вътрешността
на вътрешното тяло и могат да се извадят отгоре на
вътрешното тяло, но след отстраняване на капака на
кашона.
• Трябва да има налице допълнителни тръби за хладилния
агент (доставят се на място) за съединенията към външ-
ното тяло.
• Ако някои от тези аксесоари не са включени в опаковката
на изделието или е констатирана повреда по изделието, е
необходимо да се свържете с вашия търговец.
6.2.2 Главни части за вътрешното тяло (Описания)
2
1
Преден капак на вътрешното тяло
1
Ляв капак на вътрешното тяло
2
3
Десен капак на вътрешното тяло
4
Рамка на контролера на изделието
5
Контролер на изделието
6
Тръбни съединения
7
IOT Приемник
6.3 Монтаж на вътрешното тяло

ЗАБЕЛЕЖКА
Цялата тази процедура трябва да се изпълни, като се следват
всички етапи в точния им ред, както са представени по-долу.
Процедура по инсталиране
1. Съединение на тръбите за затопляне на пространството
2. Съединение за дренажните тръби
3. Съединение за тръбите за снабдяване с гореща вода
4. Съединяване на тръбите за хладилния агент
5. Кабелно съединение на източника на електрозахранва-
не и трансмисията
6. Процедура по нивелиране
7. Изпитване и проверка
Цел
Допълнително ръко-
водство по безопасност
при експлоатация на
климатична инстала-
1
ция с хладилен агент
R32 и термопомпен
агрегат съгласно
IEC 60335-2-40:2022.
6
5
4
7
3
Част
108
