människor. Använd den inte för andra ändamål som
t.ex. torkning av kläder, uppvärmning av mat eller
andra uppvärmningsprocesser (med undantag för
swimmingpool).
• Ingen del av denna handbok får återges utan skriftligt
tillstånd.
• Kontakta en Hitachi-servicetekniker om du har några
frågor.
• Kontrollera att förklaringarna i varje del av handboken
gäller för din luft/vattenvärmepumpmodell.
• Du kan hitta egenskaperna för ditt system under
Modeller.
• Signalord (OBS, FARA och VARNING) används för att
ange risknivåer. Definitioner för att identifiera risknivåer
tillhandahålls på de första sidorna i detta dokument.
• Driftlägen för dessa enheter styrs av enhetens
styrmodul.
• Denna manual ska behandlas som en permanent
del av luft- och vattenvärmepumpen. Den ger en
allmän beskrivning samt information om denna luft/
värmepump som du manövrerar såväl som för andra
modeller.
• Bibehåll vattentemperaturen i systemet över
fryspunkten.
• Vattentemperatur (min/max): 5°C / 65°C
• Vattentryck (min/max): 0,1 MPa / 0,3 MPa
• Denna utrustning måste anslutas till vattennätet.
• Om kallvattnets inloppstryck överstiger utrustningens
konstruktionstryck (1 MPa) så måste en tryckreducerare
med ett nominalvärde på 0,7 MPa monteras.
3. ALLMÄNA MÅTT
3.1 Minsta golvyta för R32-enheter
Var vänlig se utomhusenhetens installationsmanual för
beräkning av påfyllning.
1. Kontrollera kylmedelsladdningen.
a. Om den mängden kylmedel understiger 1,84 kg
krävs ingen minsta yta.
b. Om den mängden kylmedel överstiger 1,84 kg, se
Tabell 1 för minsta golvyta. (A
2. Beräkna rummets yta:
a. Se Tabell 1 för motsvarande minsta rumsyta (rum A)
i enlighet med maximal kylmedelsladdning (m
installationshöjden (H
b. Om rummets utrymme inte uppfyller kraven
för minsta yta, kontrollera om det finns ett
angränsande rum (rum B).
SV
PMML0668 rev.0 - 09/2024 - 1000017438
).
min
) och
c
).
0
3. Fastställ den totala golvytan för rum A och rum B:
a. Beräkna ytan för rum B som angränsar rum A.
b. Fastställ om A
(A
min total
baserat på den totala kylmedelsladdningen (m
från Tabell 1.
c. Den totala golvytan för rum A och rum B måste
överskrida A
.
min total
4. Fastställ minsta yta för ventilationsöppning (VA
Naturlig ventilation.
9 För anslutande rum och naturlig ventilation måste
följande villkor uppfyllas:
9 Höga öppningar: Öppningar placerade mer
än 300 mm över golvet räknas inte in i den
nödvändiga ventilationsytan (A
9 Låga öppningar: Minst hälften av den nödvändiga
ventilationsytan (A
nv,min
mindre än 200 mm från golvet.
9 Lägsta punkt för öppningar: Basen på de lägsta
öppningarna får inte vara högre än punkten för
kylmedelsutsläpp och får inte vara mer än 100 mm
från golvet.
9 Permanenta öppningar: Ventilationsöppningar
måste vara permanenta och de får inte täppas för.
9 Öppningar till anslutande rum: Öppningar som
ansluter rum måste ha en höjd på minst 20 mm
mellan väggen och golvet.
9 Ytterligare höga öppningar: En sekundär hög
öppning är nödvändig. Denna ytterligare öppning
måste vara minst 50 % av A
minst 1,5 meter över golvet.

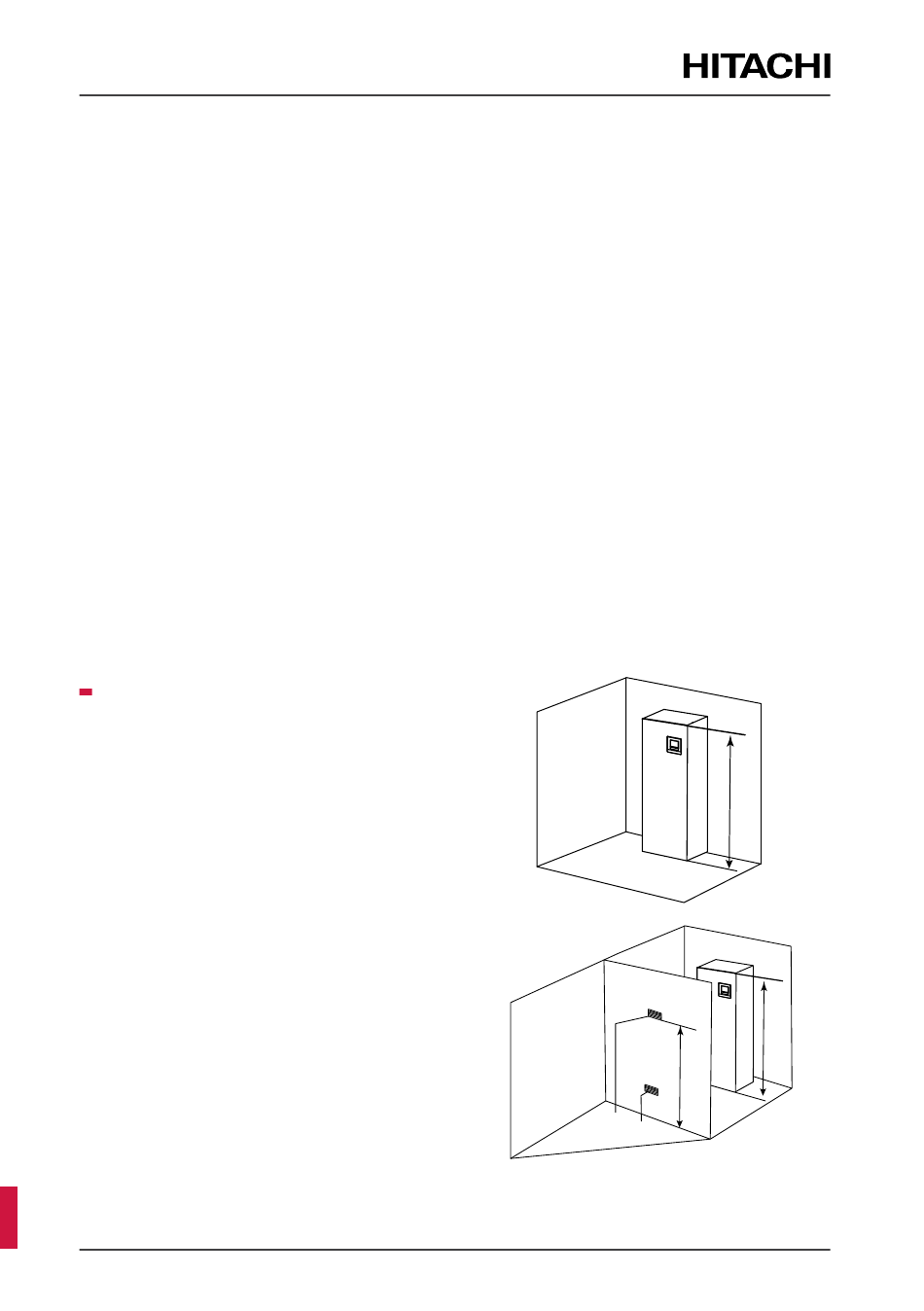

Rum A
VA
min
>0,5 VA
Rum A + Rum B
= rum A + rum B)
min total
)
c
) för
min
).
nv,min
) måste vara placerad
och vara placerad
nv,min
H
0
H
0
H
0
min
82
