Instalación
3.1
Conexión de los cables de control de tensión
• Monte el panel de control en la posición de timón. Debe haber
150 mm de espacio libre detrás del panel.
• Haga un agujero del tamaño correcto y coloque el panel. Véase las
dimensiones principales en la página 94

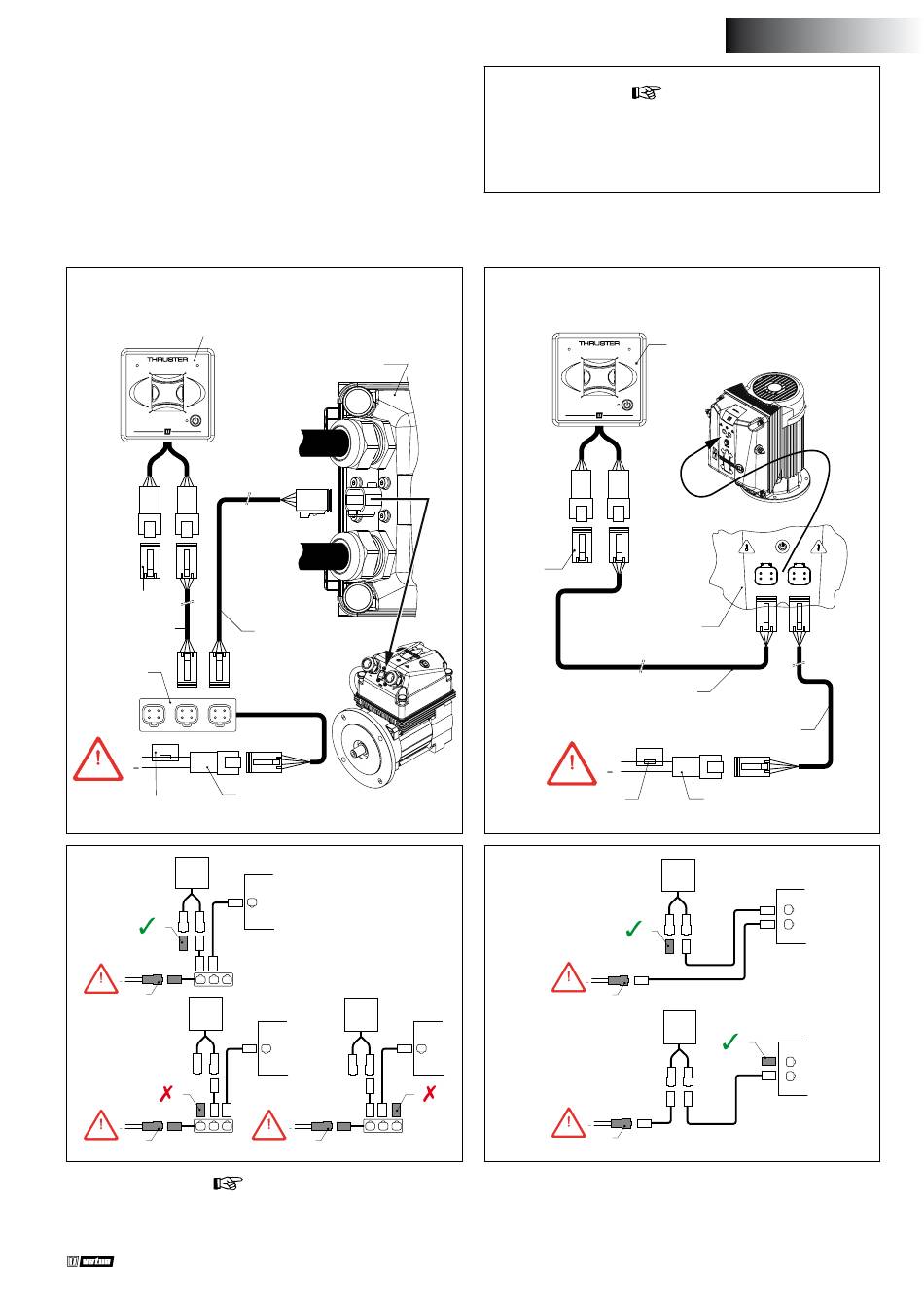

• Conectar el panel como se muestra en el diagrama.
Todos los tipos BOWPRO A,
excepto BOWA0571, BOWA0761
Panel de control
Terminador
Cable de conexión
Concentrador
(Hub)
+
12 V
Fusible de voltaje
de control
7
+
12 V
3
7
+
12 V
3
El CAN-bus es una cadena donde la hélice de proa y los paneles están
conectados.
Installation manual BPPPJA - BPPJA - Proportional panel for bow and stern thruster
Caja de conexión
propulsor de proa
Cable de conexión
Suministro de bus CAN
M
M
7
+
12 V
3
a
tención
La fuente de alimentación para los sistemas de bus CAN siem-
pre debe conectarse a 12 V (≥10 V, ≤16 V).
La longitud máxima de la línea CAN es de 40 metros. Para lon-
gitudes mayores, utilice el repetidor VETUS CAN (CANR).
Consulteel manual de instalación relevante del propulsor de Popa
y/o Proa para ver los diagramas detallados CAN-BUS.
Todos los tipos BOWPRO B
+ BOWA0571, BOWA0761
Terminador
12 V
Fusible de voltaje
de control
+
12 V
M
+
12 V
En uno de los extremos de la cadena se tiene que conectar la alimen-
tación (3) y en el otro extremo se debe conectar el terminador (7).
a
tención
Panel de control
Caja de conexión
propulsor de proa
Cable de conexión
Cable de conexión
+
Suministro de bus CAN
7
3
7
3
ESPAÑOL
M
M
39
020815.11
