3
Installasjon
3.1
Koble styrestrømskabler
• Monter kontrollpanelet ved rorposisjonen. Det må være 150 mm
ledig plass bak panelet.
• Gjøret hull av riktig størrelse ogpasse panelet. Se hovedmålsiden
94

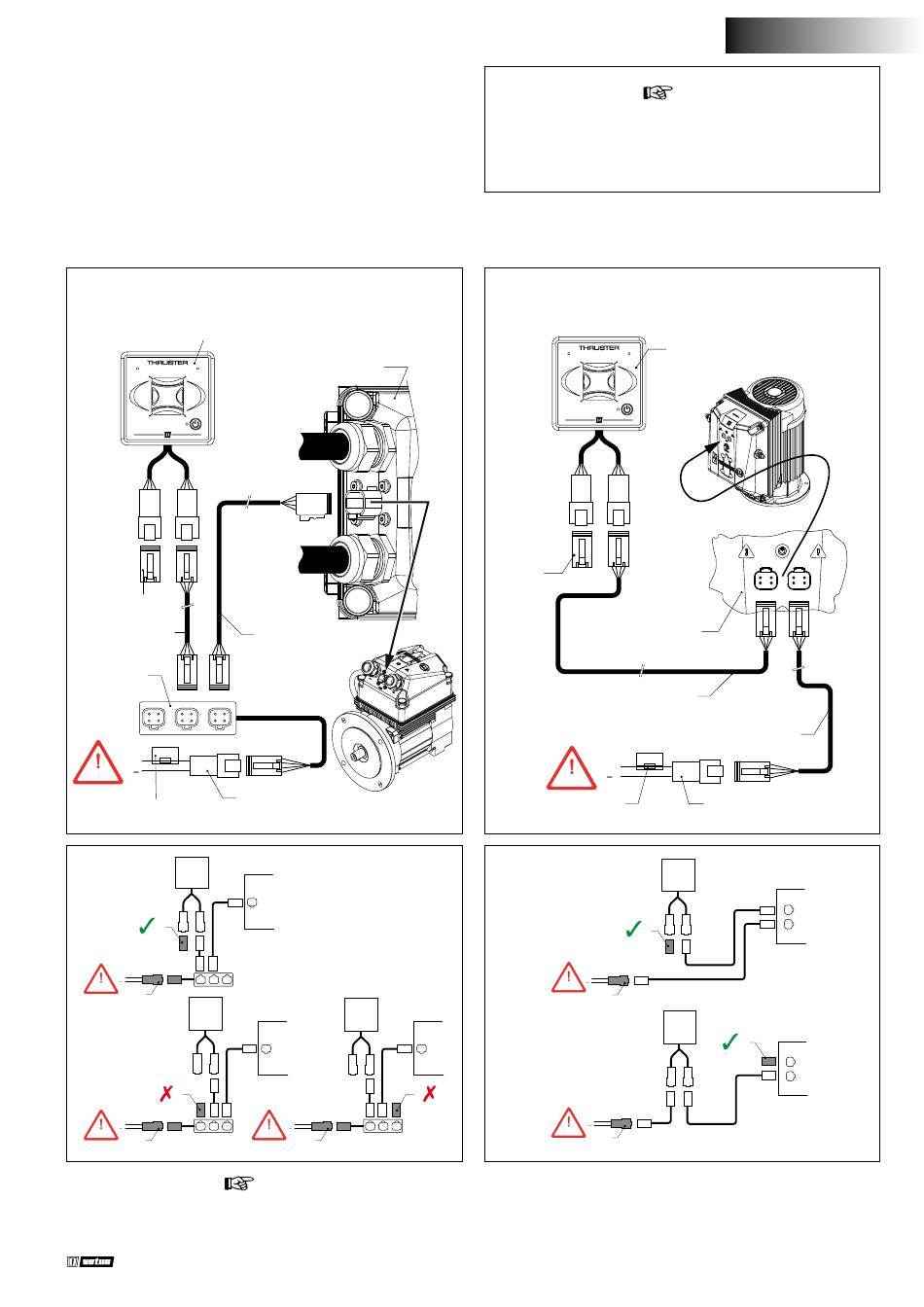

• Koble panelet som vist i figuren.
Alle modeller BOWPRO A,
bortsett fra BOWA0571, BOWA0761
Kontrollpanel
Terminator
Tilkoblingskabel
Hub
+
12 V
Sikringskontroll for
spenning
7
+
12 V
3
7
+
12 V
3
CAN-bus er en kjede som baugpropellen og panelene er koblet til.
Installation manual BPPPJA - BPPJA - Proportional panel for bow and stern thruster
Tilkoblingsboks for propell
Tilkoblingskabel
CAN-bus tilførsel
M
M
7
+
12 V
3
m
erk
Den CAN buss strømforsyning må alltid være koblet til 12 Volt
(≥10 V, ≤16 V).
Maksimal lengde på CAN-linjen er 40 meter. For større leng-
der, bruk VETUS CAN-repeater (CANR).
Se i den relevante installasjonshåndboken for bueog/ eller Stern
Thruster for de detaljerte CAN-BUS diagrammene.
Alle modeller BOWPRO B
+ BOWA0571, BOWA0761
Terminator
Tilkoblingsboks for propell
12 V
Sikringskontroll for
spenning
+
12 V
M
+
12 V
På den ene enden av kjeden skal strømforsyningen (3) tilkobles og
i den andre enden skal terminatoren (7) kobles til!
m
erk
Kontrollpanel
Tilkoblingskabel
Tilkoblingskabel
+
CAN-bus tilførsel
7
3
7
3
NORSK
M
M
71
