Montering
3.1
Anslutningskontroll av spänningskablar
• Montera kontrollpanelen på styrplatsen. Det måste finnas 150
mm fritt utrymme bakom panelen.
• Gör ett hål av rätt storlek och montera panelen. Se huvudmått på
sidan 94

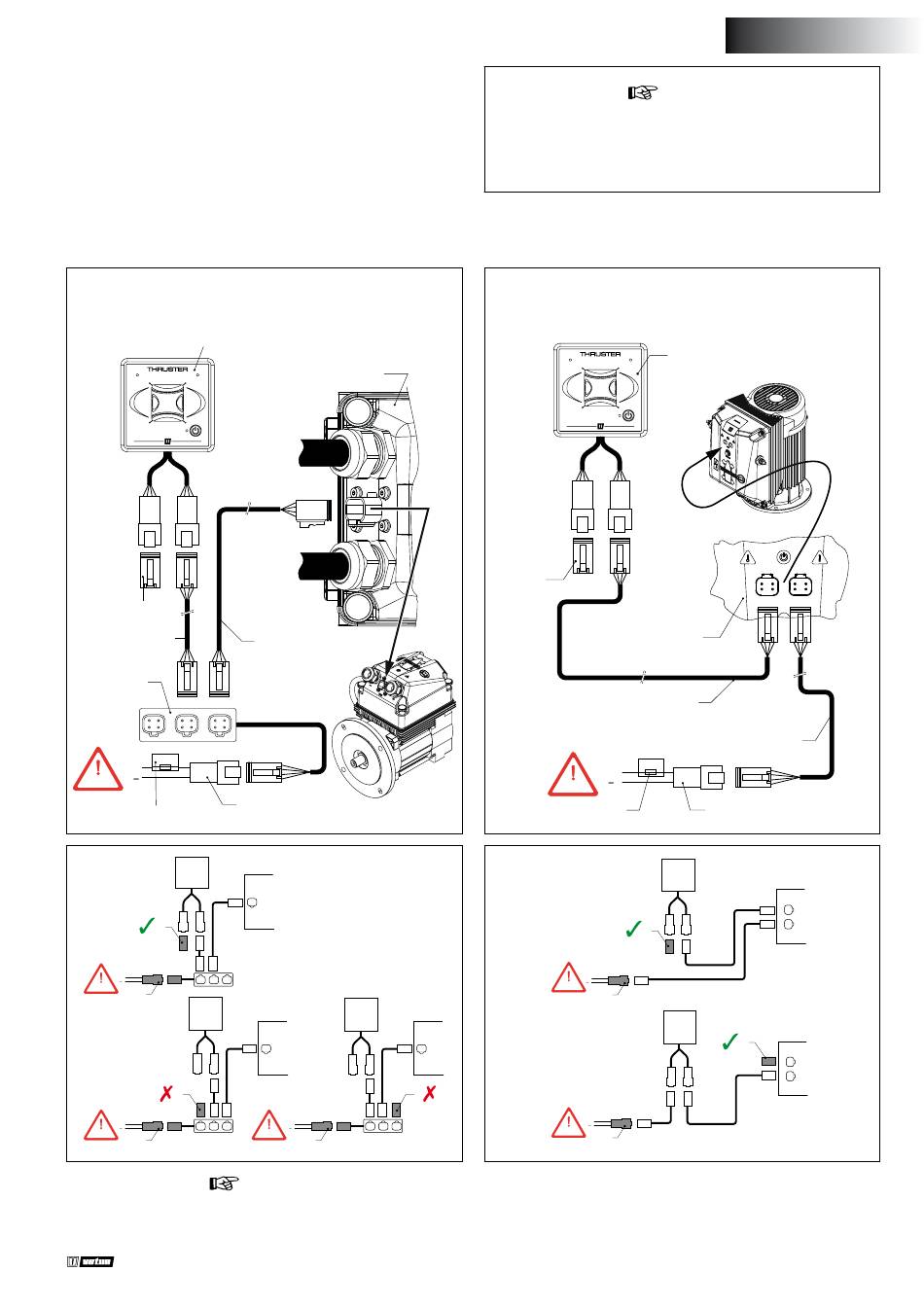

• Anslut panelen som visas i diagrammet.
Alla modeller av BOWPRO A,
förutom BOWA0571, BOWA0761
Kontrollpanel
Terminator
Anslutningskabel
Hubb
+
12 V
Kontroll spänning säkring
7
+
12 V
3
7
+
12 V
3
CAN-busen är en kedja som bogpropellern och panelerna är anslut-
na till.
Installation manual BPPPJA - BPPJA - Proportional panel for bow and stern thruster
Anslutningsbox propeller
Anslutningskabel
CAN-bus tillförsel
M
M
7
+
12 V
3
o
Bservera
CAN-bussens strömförsörjning måste alltid anslutas till 12
Volt (≥10 V, ≤16 V).
Den maximala längden på CAN-linjen är 40 meter. För större
längder, använd VETUS CAN repeater (CANR).
Se den relevanta installationsmanualen för Bow och / eller Akterpro-
peller för detaljerade CAN-BUS-diagram.
Alla modeller av BOWPRO B
+ BOWA0571, BOWA0761
Terminator
Anslutningsbox propeller
12 V
Kontroll spänning säkring
+
12 V
M
+
12 V
I den ena änden av kedjan måste tillförseln (3) anslutas och i den
andra änden måste terminatorn (7) anslutas!
o
Bservera
Kontrollpanel
Anslutningskabel
Anslutningskabel
+
CAN-bus tillförsel
7
3
7
3
SVENSKA
M
M
63
