3
Installation
3.1
Tilslutning af styrespændingskabler
• Monter betjeningspanelet i rorpositionen. Der skal være mindst
150 mm fri plads bag panelet.
• Lav et hul af den korrekte størrelse og passer til panelet. Se de
vigtigste dimensioner side 94

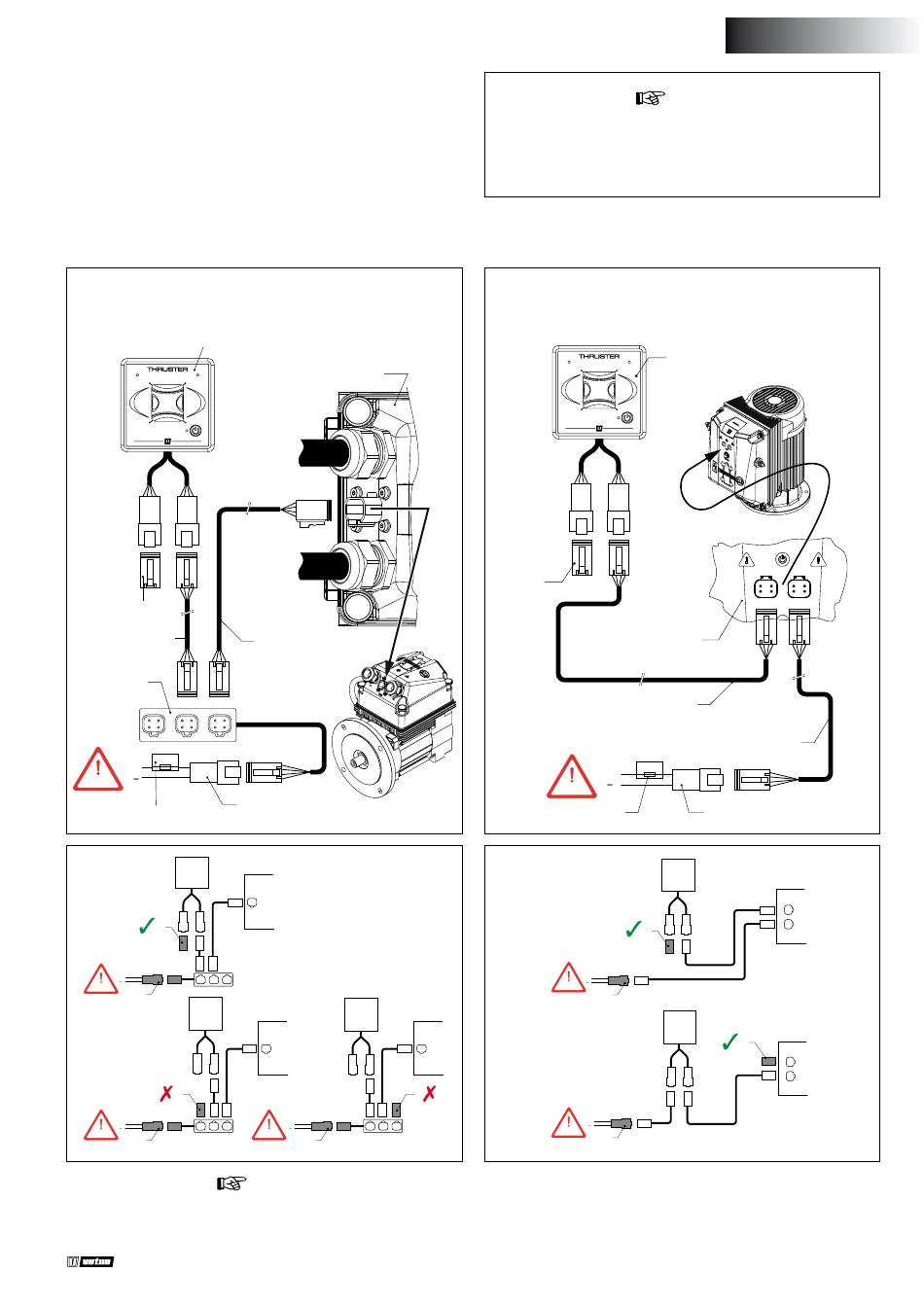

• Slut panelet som vist i diagrammet.
Alle modeller BOWPRO A,
bortset fra BOWA0571, BOWA0761
Betjeningspanel
Impedansmodstand
Tilslutningskabel
Nav
+
12 V
Styrespændingssikring
7
+
12 V
3
7
+
12 V
3
CAN-bussen er en kæde, bovpropellen og panelerne er tilsluttet til.
Installation manual BPPPJA - BPPJA - Proportional panel for bow and stern thruster
Propellens klemkasse
Tilslutningskabel
CAN-busforsyning
M
M
7
+
12 V
3
B
emærk
CAN-busforsyningen skal altid tilsluttes 12 Volt (≥10 V, ≤16 V).
Den maksimale længde på CAN-linjen er 40 meter.
For større længder skal du bruge VETUS CAN-repeateren
(CANR).
Se den relevante installationsmanual til Bow og/eller Stern propeller
for at få detaljerede CAN-BUS-diagrammer.
Alle modeller BOWPRO B
+ BOWA0571, BOWA0761
Impedans-
modstand
Propellens klemkasse
12 V
Styrespændingssikring
+
12 V
M
+
12 V
I den ene ende af kæden skal strømforsyningen (3) tilsluttes, og
impedansmodstanden (7) skal tilsluttes i den anden ende!
B
emærk
Betjeningspanel
Tilslutningskabel
Tilslutningskabel
+
CAN-busforsyning
7
3
7
3
DANSK
M
M
55
020815.11
