tams elektronik

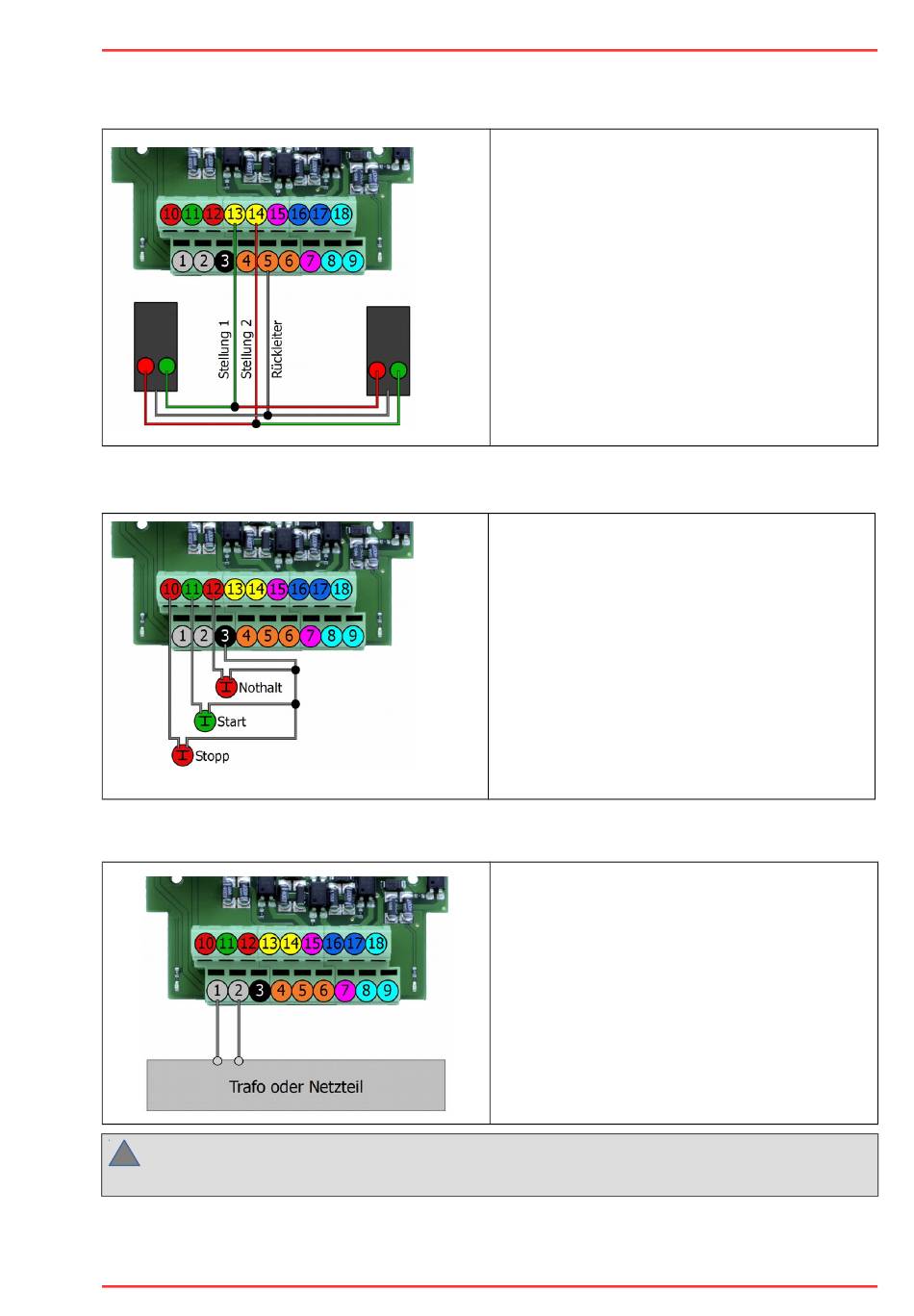

3.6. Lichtseinen aansluiten
3.7. Toetsen aansluiten
3.8. De voedingsspanning aansluiten
!
Gebruik de transformator niet om andere circuits te voeden die op de rails aangesloten
zijn. Egalisatiestromen kunnen anders onherstelbare schade aan de module veroorzaken.
Je kunt 2-termige lichtseinen aansluiten op
aansluitingen 13 en 14. Sluit de retourleiding
aan op aansluiting 5 van de PZS-2.2.
Het display wisselt automatisch tussen "Ga"
en "Stop" wanneer een trein een van de twee
eindstations binnenrijdt. Als de aansluitingen
dienovereenkomstig zijn toegewezen, kun je
lichtseinen voor beide rijrichtingen aansturen.
Het lichtsein wordt gevoed door de PZS-2.2.
Gebruik drukknoppen of schakelingen
waarvan de uitgangen naar massa schakelen
als je het pendelbedrijf op andere
(willekeurige) punten op het spoor wilt
onderbreken voor extra stops.
Het is aan te raden om een toets voor een
noodstop aan te sluiten om de werking in
geval van nood onmiddellijk te stoppen
zonder een remfase.
De toetsen worden gevoed door de PZS-2.2.
Gebruik een modelspoorbaan transformator
of een voedingseenheid met een vaste
uitgangsspanning als voeding voor het circuit
en de pendel lijn. De benodigde
uitgangsspanning hangt af van de nominale
grootte en de eisen van de aangesloten
wissels.
(→ Tabel "Aanbevolen uitgangsspanning"
hoofdstuk 1.2).
De pendeltreinsturing aansluiten | 19
PZS-2.2
