4.1.1 Motorvloeistof bijvullen
Het niveau van de motorvloeistof is bepalend voor de
levensduur van de lagers en dus de levensduur van
de motor.
Als om welke reden dan ook de motorvloeistof
is afgetapt of verloren is gegaan, moet de motor
opnieuw worden gevuld met motorvloeistof.
Gebruik Grundfos motorvloeistof SML 3.
Ga als volgt te werk om motorvloeistof bij te vullen:
1. Verwijder de kabelbeschermer en houd het
pompdeel gescheiden van de motor.

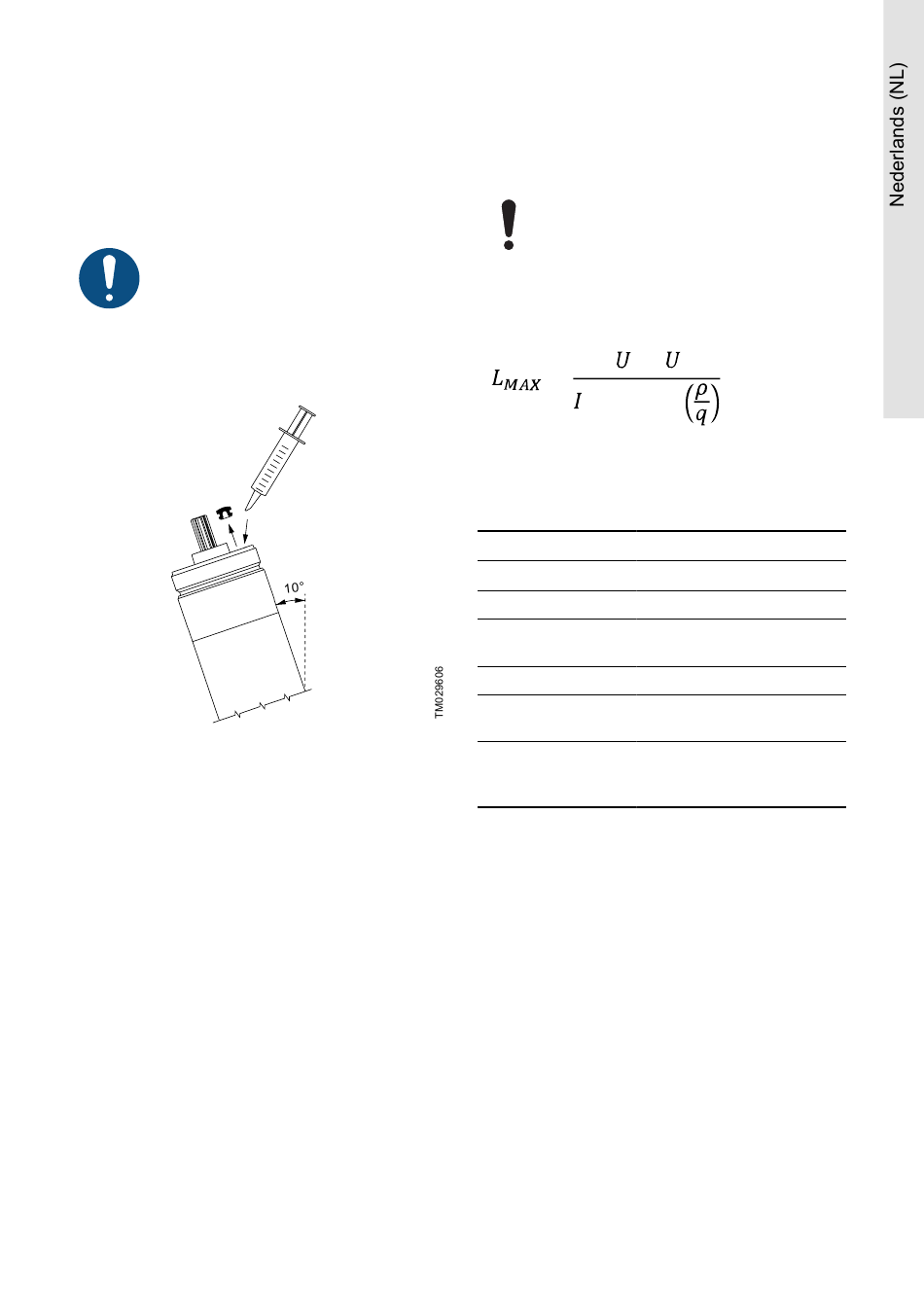

Motorvloeistof bijvullen
2. Plaats de motor in verticale positie met een
hellingshoek van ongeveer 10°. Zie de paragraaf
Montage van pompdeel en motor, als u de motor
in een bankschroef plaatst.
3. Verwijder de vulplug met een schroevendraaier of
vergelijkbaar gereedschap.
4. Injecteer motorvloeistof in de motor met een
vulspuit of vergelijkbaar gereedschap.
5. Beweeg de motor heen en weer om eventuele
lucht te laten ontsnappen.
6. Plaats de vulplug terug en zorg dat deze goed
vastzit.
7. Monteer het pompdeel en de motor. Zie de
paragraaf Montage van pompdeel en motor.
8. Plaats de kabelbeschermer terug.
Gerelateerde informatie
6.2 Montage van pompdeel en motor
4.1.2 Kabelafmetingen
Controleer, voordat u de pomp installeert, of
u de juiste kabelspecificaties gebruikt voor de
onderwaterkabel.
De diameter van de onderwaterkabel moet
toereikend zijn om te voldoen aan de eisen
voor de spanningsvoorziening.
Berekening van maximale kabellengte
Gebruik de volgende vergelijking
∙∆
=
∙ ∙
2
100
1)
Vermogensfactor (PF) van de motorunit is 1.
Toelichting bij de vergelijking
Symbool Eenheid
Beschrijving
L
[m]
Maximale kabellengte
MAX
U
[V]
Voedingsspanning
Maximaal aanbevolen
ΔU
[%]
spanningsverlies in procent
I
[A]
Maximale motorstroom
Soortelijke weerstand van de
2
ρ
[Ω mm
/m]
kabel
Dwarsdoorsnede van de
2
ϥ
afzonderlijke draden in de
[mm
]
onderwaterkabel
Maximale motorstroom
De maximale motorstroom is afhankelijk van de
motoreigenschappen en de elektrische installatie.
Conform IEC 60364-5-52:2009 moeten de installatie
en kabel worden gedimensioneerd voor een stroom
die hoger is dan de maximale motorstroom.
Maximaal aanbevolen spanningsverlies
•
Conform IEC 60364-5-52:2009 voor installatie
in huishoudelijke toepassingen, bedraagt het
maximale aanbevolen spanningsverlies 5% voor
kabellengten tot 100 m.
•
Voor installatie in industriële toepassingen en in
gebieden waar de IEC-norm niet van toepassing
is, vereisen de lokale voorschriften mogelijk
het gebruik van een andere maximale waarde
voor spanningsverlies bij het berekenen van de
maximale kabellengte.
1)
:
∙
