4.6 Leidingaansluiting
WAARSCHUWING
Systeem onder druk
Dood of ernstig persoonlijk letsel
‐
Zorg ervoor dat de leidingen de juiste
drukwaarde hebben.
Houd rekening met uitzetting van kunststof
buizen, voordat u de installatiediepte van
de pomp bepaalt.
Wanneer de stijgleiding is gemonteerd, gebruikt u een
kettingpijptang.
De pomp moet worden vastgegrepen door de
perskamer.
De pomp vastgrijpen
Gebruik bij het aansluiten van kunststof leidingen
een knelkoppeling tussen de pomp en het eerste
leidingdeel.
Als u flensbuizen gebruikt, gebruik dan flenzen met
gleuven, zodat deze de onderwaterkabel kunnen
opnemen.

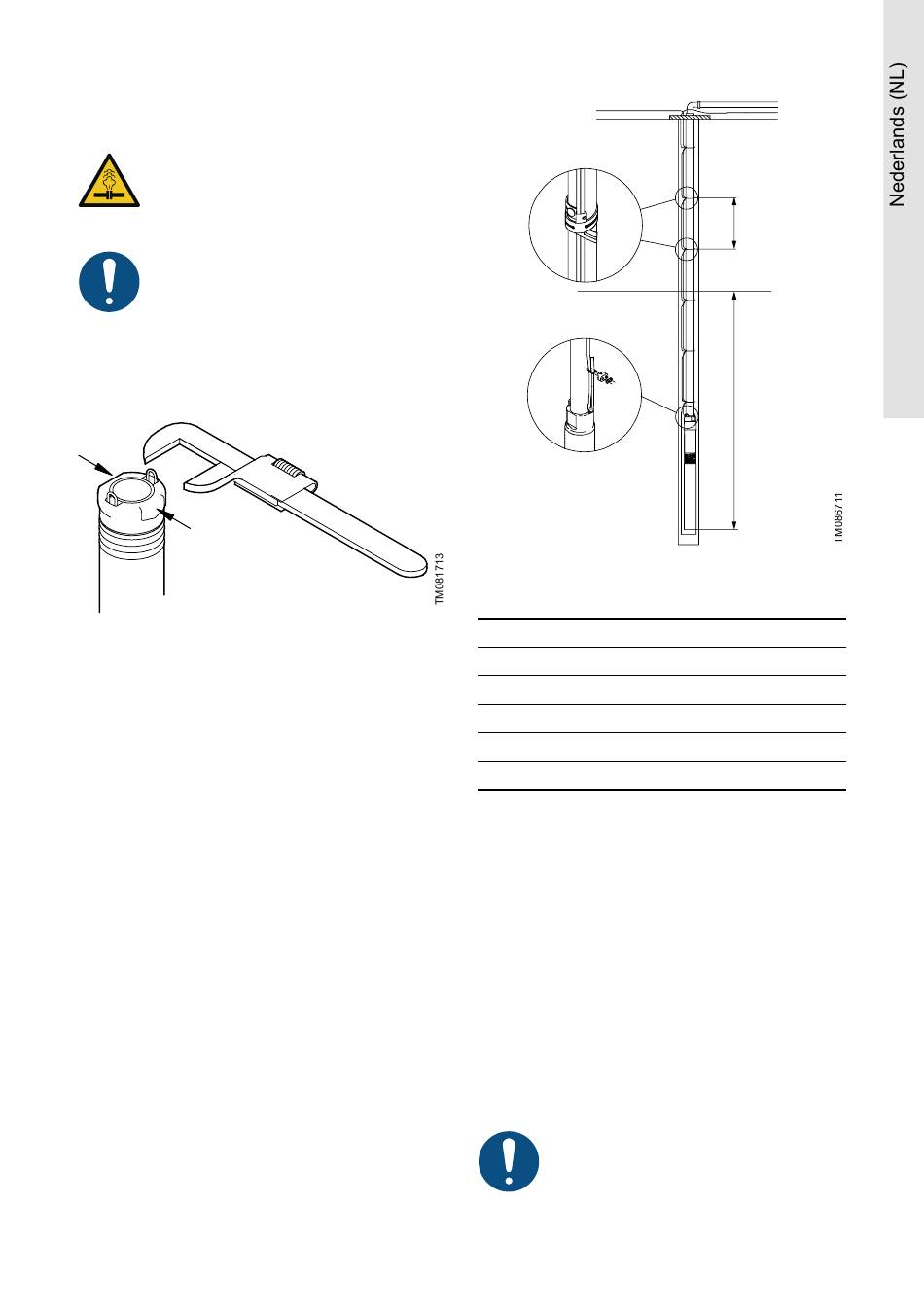

De afbeelding Leidingaansluiting hieronder toont een
pompinstallatie.
A
B
Leidingaansluiting
Pos. Beschrijving
A
Kabelklemmen
B
Hijsdraad
C
3 m
D
Statisch waterniveau
E
Maximaal 150 m
4.6.1 Kabelklemmen
Om de 3 meter moet een kabelklem worden
aangebracht.
Wanneer u kunststof buizen aansluit, moet u de
kabelklemmen losjes aanbrengen, omdat kunststof
buizen uitzetten wanneer ze worden belast.
Bij gebruik van flensbuizen moet u de kabelklemmen
boven en onder elke koppeling aanbrengen.
4.6.2 Bij het laten zakken van de pomp in het
boorgat
Zeker de pomp met een onbelaste hijsdraad.
Maak de hijsdraad los, zodat deze niet meer belast
kan worden en bevestig deze aan de afdichting van
het boorgat met draadsloten.
De hijsdraad mag niet worden gebruikt om
de pomp met stijgleiding uit het boorgat te
trekken.
C
D
E
13
