6.3
Pintoewijzingen

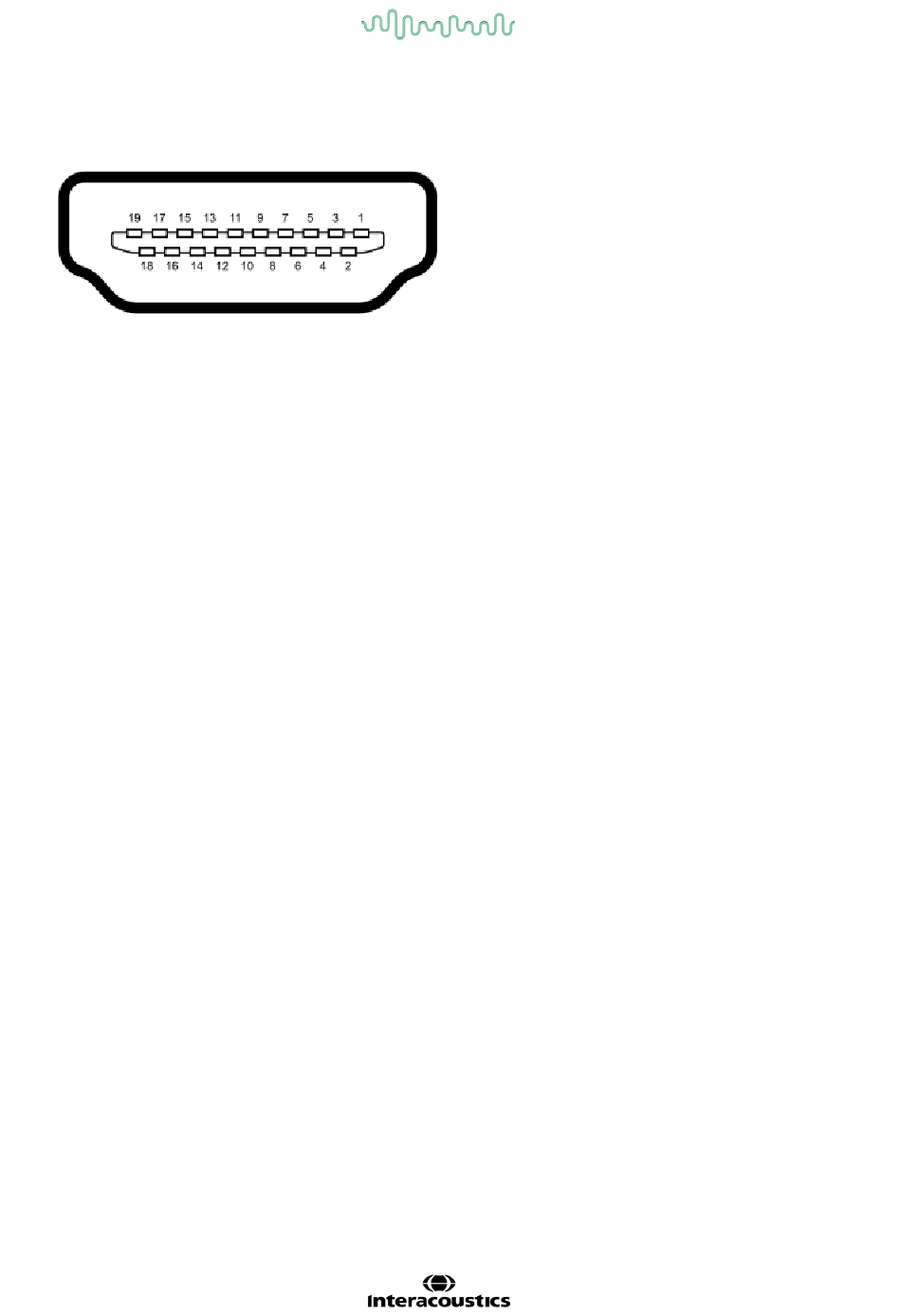

De pin van de sondeconnector uit:
Type A-aansluiting HDMI (vrouwelijk)
Pin
Rcvr +
1
Pin
Rcvr Shield
2
Pin
Rcvr -
3
Pin
Gereserveerd
4
Pin
Shield
5
Pin
Gereserveerd
6
Pin
Mic Power +
7
Pin
Mic Shield
8
Pin
Mic Out
9
Pin
Mic Power -
10
D-0118189-D – 2023/03
OtoRead™ - Gebruiksaanwijzing - NL
Pin
Ongebruikt
11
Pin
Ongebruikt
12
Pin
Ongebruikt
13
Pin
Gereserveerd
14
Pin
Comm Power
15
Pin
Comm Data
16
Pin
Aarde
17
Pin
+ 3,3 V
18
Pin
Aarde
19
Pagina 59
