Messbereich
600 Ω

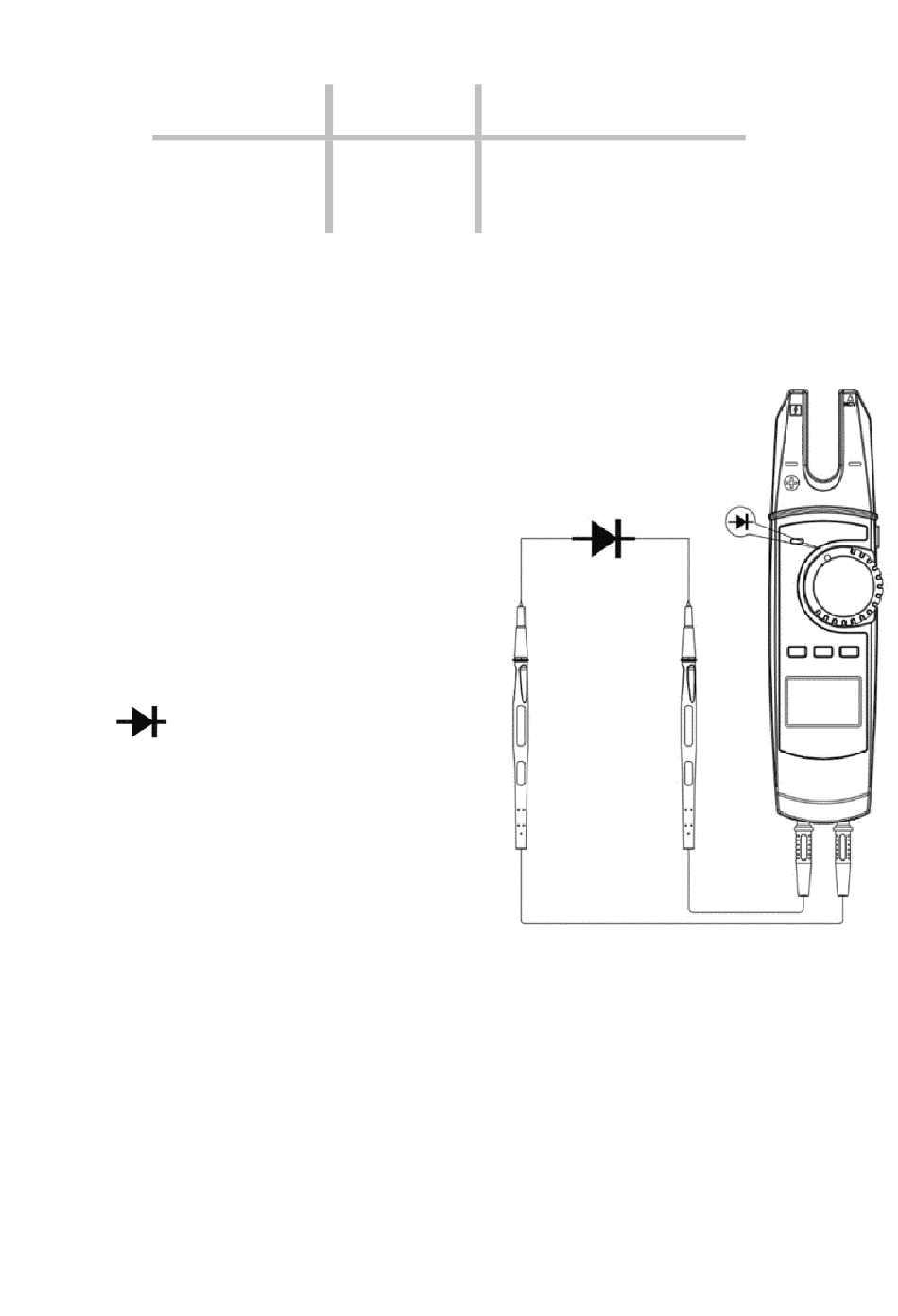

Diodentest
Stecken Sie den Stecker der
schwarzen Messleitung in die
Buchse „COM".
Stecken Sie den Stecker der
roten Messleitung in die
Buchse „V".
Wählen Sie mit dem Drehschal-
ter den Widerstandsmessbereich
„Ω" an.
Wählen Sie mit der Taste
„SELECT" den Diodentest
„
" an.
Legen Sie die Messspitzen an
das Messobjekt an, wenn be-
kannt, z. B. die rote Messspitze
bei einer Diode an die Anode und
die schwarze an die Katode.
Erscheint ein „OL" in der An-
zeige, ist die Halbleiterstrecke unterbrochen oder sie wird in Sperrrich-
tung gemessen.
Wechseln Sie die Polarität der Messspitzen. Erscheint jetzt ein Wert,
z. B. 0,5 V im Display, messen Sie in Durchgangsrichtung (Rot =
Anode, schwarz = Katode). Erscheint in beide Messrichtungen „OL",
ist das Bauelement defekt.
Auflösung
0.1 Ω
Messspannung: ca. 1,2 V
Verhalten
<10 Ω: Signal
>100 Ω: kein Signal
15
